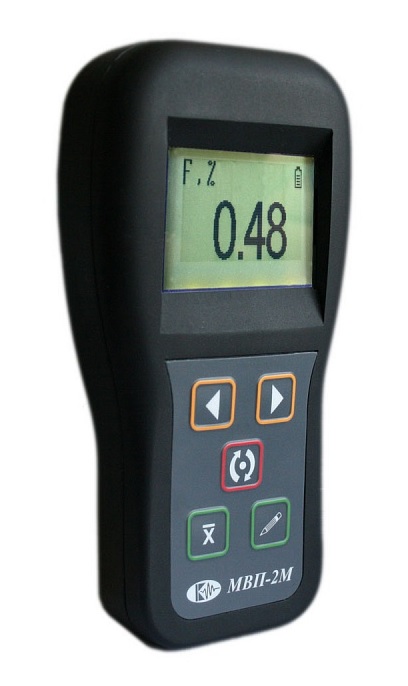

Вихретоковый прибор МВП-2М многофункциональный
Загрузка...
МВП-2М — это экспертный инструмент для решения различных задач вихретокового (электромагнитно-индукционного) метода контроля, в зависимости от подключенного к нему преобразователя. Инструмент предназначен для использования в качестве: магнитного индукционного ферритометра для измерения содержания ферритной фазы в изделиях из сталей аустенитного и перлитного классов, измерителя проводимости — для определения удельной электропроводности различных цветных металлов и их сплавов, толщиномера — для измерения толщины защитных и декоративных покрытий, наносимых на токопроводящий материал.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм, под различными углами. Регулируемый коэффициент усиления позволяет настраивать прибор для работы с различными преобразователями и контроля разных материалов. Прибор аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Особенности:
- 3 функции в одном: ферритометр/ измеритель электропроводности / толщиномер покрыти;
- индикация и контроль контакта преобразователя с поверхностью;
- высокая точность измерений;
- автоматический режим экономии энергопотребления при отсутствии контакта в течении 10 сек;
- автоматическое выключение прибора МВП-2М при отсутствии контакта 1 мин;
- режим усреднения «на лету»: вычисление среднего значения при сканировании поверхности;
- регулируемый от 10 до 100 коэффициент усиления;
- память МВП-2М: 5000 результатов измерений с возможностью их просмотра на экране прибора или передачи на ПК;
- возможность ввода до 15 шкал с клавиатуры МВП-2М или с ПК.
Преобразователи:
- Преобразователь Ф010 (измерение ферритной фазы в диапазоне 0,1-25%)
- Преобразователь Ф480 (измерение ферритной фазы в диапазоне 4-80%)
- Преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м)
- Преобразователь М120 (покрытия 0-2мм на ферромагнитном основании)
- Преобразователь М150 (покрытия 0,05-5мм на ферромагнитном основании)
- Преобразователь М215 (покрытия 2-15мм на ферромагнитном основании)
- Преобразователь Н120 (покрытия 0-2мм на неферромагнитном основании)
- Преобразователь Н150 (покрытия 0,05-5мм на неферромагнитном основании)
- Преобразователь Н215 (покрытия 2-15мм на неферромагнитном основании)
Программы:
- DataLogger — передача результатов измерения на ПК, обработка и печать протоколов
- ScaleM — создание и запись в прибор шкал аппроксимации
Многофункциональный вихретоковый прибор МВП-2М характеристики:
| Диапазон измерений ферритной фазы | от 0.1% до 80% |
| Диапазон измерений удельной электропроводности | от 0.5 до 70 Мсм |
| Диапазон измерений толщины покрытий | от 0 до 15 000 мкм |
| Диапазон измерений глубины трещин | от 200 мкм |
| Регулируемый коэффициент усиления | от 10 до 100 |
| Минимальная толщина контролируемого материала, не требующая коррекции показаний | зависит от используемого преобразователя |
| Шкалы | 15 программируемых с клавиатуры или с ПК, до 10 опорных точек для линейной аппроксимации |
| Дискретность показаний | 1, 0.1, 0.01 или 0.001 — задается при программировании шкалы |
| Питание | встроенная Li-ion батарея или внешний блок питания 220 В AC |
| Время работы от батарей | не менее 50 часов |
| Диапазон рабочих температур | от -10 до +50 °С |
| Размер электронного блока | 150 мм x 80 мм x 40 мм |
| Масса с аккумулятором | 270 г |
Многофункциональный вихретоковый прибор МВП-2М комплект поставки:
Базовый комплект поставки прибора МВП-2М для измерения содержания ферритной фазы в диапазоне 0,1-25%:
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В / 220В;
- преобразователь Ф010 (измерение ферритной фазы 0,1-25%);
- защитный чехол;
- кабель PT4RS для подключения к ПК;
- диск с программным обеспечением для ПК;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Базовый комплект поставки измерителя электропроводности МВП-2М:
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В / 220В;
- преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м);
- защитный чехол;
- кабель PT4RS для подключения к ПК;
- диск с программным обеспечением для ПК;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Универсальный комплект поставки прибора МВП-2М (ферритометр + измеритель электропроводности):
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В / 220В;
- преобразователь Ф010 (измерение ферритной фазы 0,1-25%);
- преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м);
- защитный чехол;
- кабель PT4RS для подключения к ПК;
- диск с программным обеспечением для ПК;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Экспертный комплект поставки прибора МВП-2М (ФФ + электропроводность + толщина пок.):
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В / 220В;
- преобразователь Ф010 (измерение ферритной фазы 0,1-25%);
- преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м;
- преобразователь М120 (измерение толщины покрытия 0-2мм на ферромагнитном основании;
- преобразователь Н120 (измерение толщины покрытия 0-2мм на неферромагнитном основании;
- защитный чехол;
- кабель PT4RS для подключения к ПК;
- диск с программным обеспечением для ПК;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
