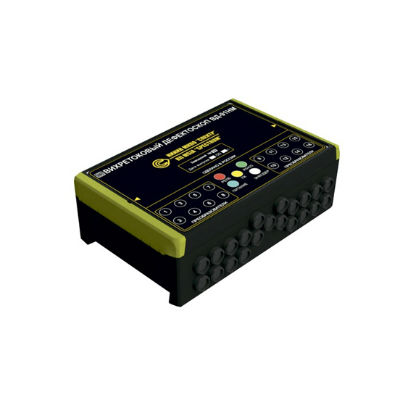

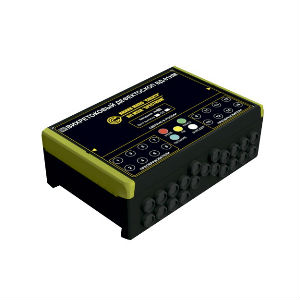

Многоканальный вихретоковый дефектоскоп ВД-91НМ
ВД-91НМ – единственный в мире многоканальный дефектоскоп, работающий без потери чувствительности через изоляцию переменной толщины до 10мм.
Назначение ВД-91НМ
Обнаружение поверхностных и...
Загрузка...по запросу
по запросу
ВД-91НМ – единственный в мире многоканальный дефектоскоп, работающий без потери чувствительности через изоляцию переменной толщины до 10мм.
Назначение ВД-91НМ
Обнаружение поверхностных и подповерхностных трещин в деталях из ферромагнитных и немагнитных материалов и сплавов.
Предназначен для автоматизированного и ручного контроля трубного, листового и сортового металлопроката и изделий: резервуаров, трубопроводов и т.п., в цеховых и полевых условиях.
Отличительные особенности ВД-91НМ
- 16 каналов с независимым анализом фазы и амплитуды;
- Возможность объединения нескольких дефектоскопов в единую систему контроля;
- Контроль изделий с шероховатостью до Rz320;
- Максимальный рабочий зазор 10 мм;
- Выявляет дефекты глубиной от 0,3 мм;
- Производительность контроля до 0.5 м/с;
- Широкий рабочий температурный диапазон от -30ºС до +50ºС;
- Документирование результатов контроля;
- Высокая степень пыле- и влагозащищенности IP67;
- Интерфейсы: Ethernet, Wi-Fi*, RS-422;
- Небольшие габариты, малая масса,
- низкое энергопотребление.
- * возможно исполнение с передачей данных по радиоканалу до 300м
Технические характеристики ВД-91НМ:
| Порог чувствительности, глубина,при шероховатости поверхности R 40, не болеепри шероховатости поверхности R 320, не более |
0,3 мм
1,0 мм |
| Максимальный рабочий зазор между преобразователем и изделием, (за счет неметаллических покрытий) при котором осуществляется отстройка от данного параметра, не более | 10,0 мм |
| Скорость сканирования изделия | 0,1…0,5м/с |
| Частота тока возбуждения преобразователя | 10 кГц…500 кГц |
| Диапазон работы фазовращателя | 0°-360° |
| Шаг фазовращателя | 0,1° |
| Рабочий диапазон температуры окружающей среды | от -30°С до +50°С |
| Степень защиты дефектоскопа от проникновения твердых тел и воды |
IР67 |
| Дальность передачи по радиоканалу* | до 300 м |
| Электропитание | от внешнего источника 7,5В |
| Время установления рабочего режима, не более | 1 мин |
| Потребляемый ток, не более | 1А |
| Масса электронного блока, не более | 1,5 кг |
| Габаритные размеры электронного блока (ДХШХГ), мм | 290х180х100 |
