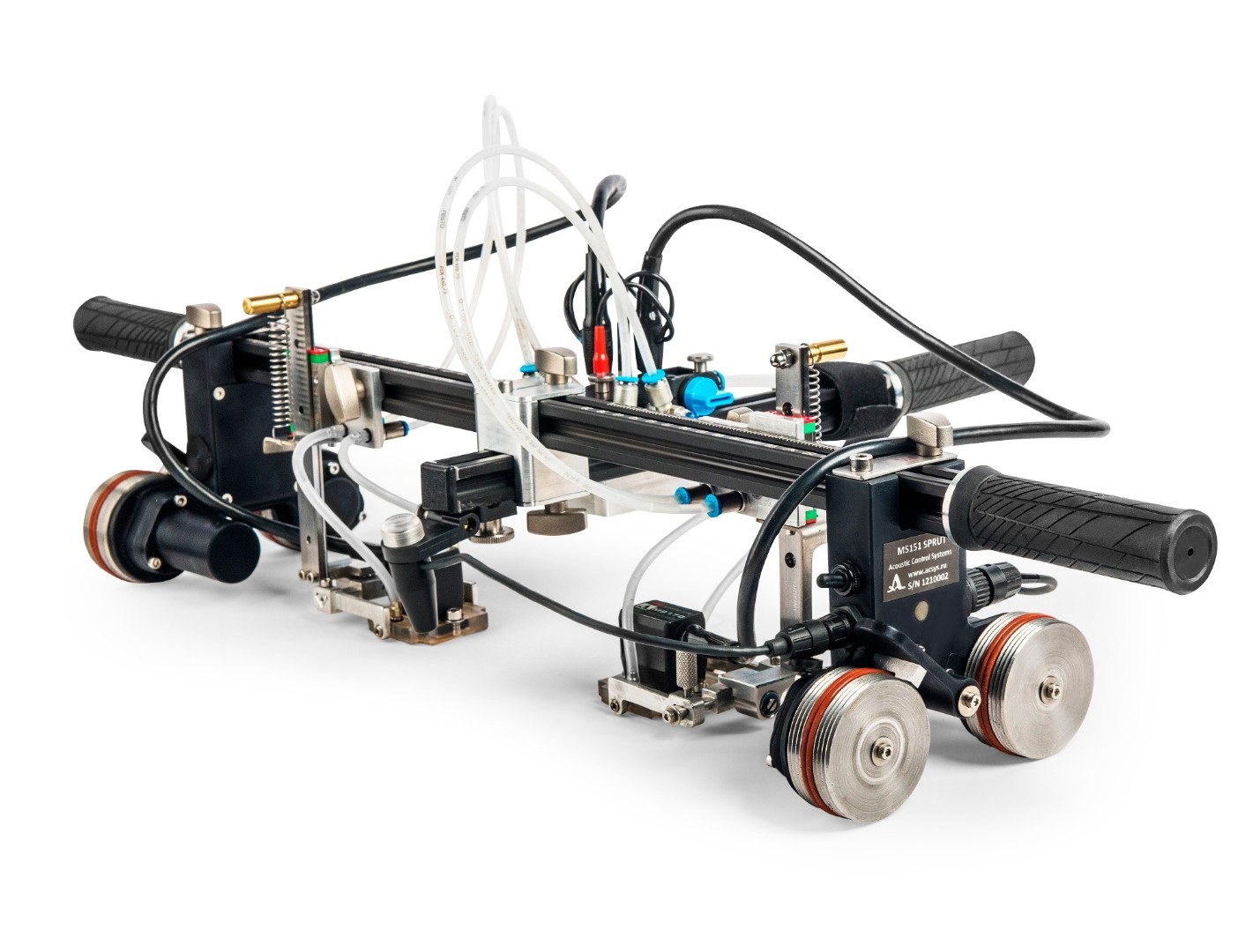

Мобильный сканер MS151 SPRUT к паре антенных решеток М9170

Мобильный сканер MS151 SPRUT обеспечивает проведение механизированного контроля стыковых сварных швов плоских и трубных стальных объектов (диаметром от 114 мм). Сканер позиционирует установленные антенные решетки (АР) M9170 4.0V60R26X10CS, подключенные к ультразвуковому дефектоскопу А1550 IntroVisor, относительно оси сварного шва на выбранное расстояние. Сканер обеспечивает необходимое усилие прижатия АР к объекту контроля с целью соблюдения стабильного акустического контакта. Существует возможность отключения одной выбранной АР в процессе проведения контроля. С помощью баллона контактной жидкости объемом 2, 5 и 12 литров (на выбор) и комплекта соединительных трубок, переходов и клапанов обеспечивается автоматическая подача жидкости под рабочую поверхность АР.

С целью проведения механизированного контроля две установленные в сканер антенные решетки необходимо соединить с мультиплексором, который подключен к электронному блоку ультразвукового дефектоскопа — томографа А1550 IntroVisor. Установленный в колесе сканера датчик пути, предназначенный для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor с помощью одинарного кабеля с разъемами 7280-5PG-300 — LEMO 00.304.

Ультразвуковой контроль осуществляется ручным перемещением сканера в несколько проходов (в зависимости от толщины объекта) вдоль оси сварного шва с соблюдением равного расстояния установленных перпендикулярно шву антенных решеток. Магнитные колеса сканера обеспечивают удержание его на поверхности ферромагнитной трубы в вертикальном положении. Существует возможность записи полученных сканограмм (B, С, D — Сканы) в память прибора и дальнейшей передачи сохраненных данных на внешний компьютер. Используя специализированное программное обеспечение, производится анализ и комплексная оценка всего сварного соединения.

Опционально мобильный сканер MS151 SPRUT может быть использован с ультразвуковым дефектоскопом — томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.

Особенности MS151 SPRUT:

• Компактный размер сканера и дефектоскопа А1550 IntroVisor, а также простота подготовки и настройки позволяют быстро проводить двухсторонний контроль стыковых сварных швов одним оператором.
• Работа в составе с одной или двумя антенными решетками М9170.
• Контроль различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб диаметром от 114 мм.
• Автоматическая подача контактной жидкости.
• Скорость сканирования до 20 мм/с.
• Ручное управление скоростью сканирования.
• Ручное подруливание относительно оси сварного шва с помощью лазерного указателя.
• Простота конструкции, высокая надежность, высокая ремонтопригодность.

Состав системы:

Мобильный сканер MS151 SPRUT состоит из двух колесных баз, двух подвесов антенных решеток, профиля для крепления подвесов АР, набора рамок для АР (автоматическая подача жидкости), набора для автоматической подачи жидкости, лазерного указателя, мультиплексора антенных решеток:

• Подвесы АР позиционируют антенные решетки перпендикулярно сварному шву и обеспечивают необходимое усилие прижатия антенных решеток к поверхности объекта контроля. Каждый подвес имеет транспортное положение, при котором антенные решетки располагаются с зазором, а контакт с поверхностью осуществляется через слой контактной жидкости.
• Профиль для крепления АР предназначен для удержания подвесов антенных решеток в необходимом для проведения контроля положении. На профиль нанесена шкала для установки подвесов антенных решеток на необходимом расстоянии от центра шва.
• Наборы рамок для АР предназначены для контроля сварных швов объектов диаметром от 114 мм. Рамки содержат штуцера для подключения и последующей подачи контактной жидкости.
• Набор для автоматической подачи жидкости состоит из подводящих трубок, регулятора распределения давлений, отсекающего клапана, бака контактной жидкости с манометром и ручным насосом для создания рабочего давления контактной жидкости (объем 2, 5 и 12 литров на выбор). В качестве контактной жидкости может использоваться как обычная вода, так и различные незамерзающие жидкости, используемые для автотранспорта при отрицательных температурах.
• Лазерный указатель формирует световую лазерную линию на сварном шве, с помощью которой осуществляется контроль положения и ручное подруливание сканера. Также лазерный указатель содержит индикатор отсутствия акустического контакта.
• Мультиплексор антенных решеток обеспечивает получение сигналов с двух антенных решеток на электронный блок ультразвукового дефектоскопа А1550 IntroVisor.
