MRU-200-GPS Измеритель параметров заземляющих устройств

Гарантия: 36 месяцев / Номер в Госреестре: 41925-09 / Класс защиты: III 600 В согласно EN 61010-1, IP54 / Температурный диапазон: -10…+50 °C / Габариты ШxВxГ: 288×223×75 мм / Масса: около 2 кг

Назначение и область применения:

MRU-200 GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Основные характеристики:

  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
  • измерение сопротивления заземляющих устройств методом двух клещей;
  • измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
  • измерение переменного тока (ток утечки);
  • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
  • высокая помехоустойчивость;
  • сохранение результатов измерений в память;
  • подключение измерителя к компьютеру (USB);

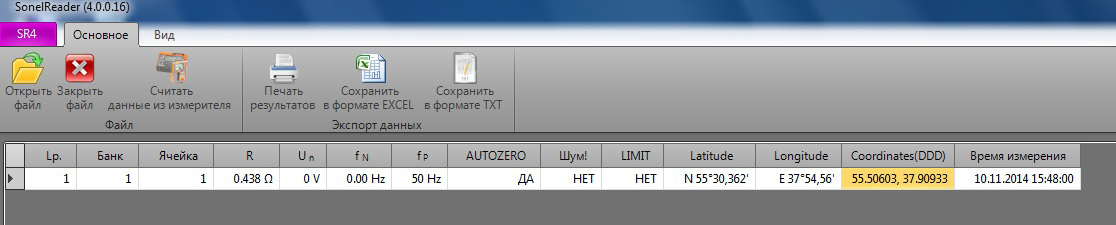

  • совместимость с программой СОНЭЛ Протоколы;
  • встроенный GPS-приемник — запись координат местоположения проведения измерений.

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех UN (RMS)

Диапазон Разрешение Погрешность
0…100 В 1 В ± (2% и. в. + 3 е. м. р.)
  • частота fN 15…450 Гц
  • частота измерения – минимум два измерения/с

Измерение частоты помех fN

Диапазон Разрешение Погрешность
15…450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.)
  • измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=—)

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом…19,9 кОм

Диапазон Разрешение Погрешность основная
0,000…3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00…39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40…399,9 Ом 0,1 Ом
400…3999 Ом 1 Ом
4,00…19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом…19,9 кОм

Диапазон Разрешение Погрешность основная
0,000…3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
4,00…39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
40…399,9 Ом 0,1 Ом
400…3999 Ом 1 Ом
4,00…19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом…1,99 кОм

Диапазон Разрешение Погрешность основная
0,000…3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)
4,00…39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)
40,0…399,9 Ом 0,1 Ом
400…1999 Ом 1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон Разрешение Погрешность основная
0,00…19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)
20,0…149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ρ = 2πLRE

Диапазон Разрешение Погрешность основная
0,00…9,99 Ом x м 0,01 Ом x м Зависит от основной
погрешности RE
при измерении методом
4p но не менее ±1 е.м.р.
100…999 Ом x м 1 Ом x м
1,00…9,99 кОм x м 0,01 кОм x м
10,0…99,9 кОм x м 0,1 кОм x м
100…999 кОм x м 1 кОм x м
  • расстояние между измерительными зондами (L): 1…50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон Разрешение Погрешность основная
0,0…99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)
100…199 Ом 1 Ом
  • форма сигнала: 8/10μс или 10/350μс
  • амплитуда тока измерительного импульса приблизительно 1A
  • пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон Разрешение Погрешность основная
0…999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
1,00…9,99 кОм 1 кОм
10,0…19,9 кОм 0,1 кОм

Измерение тока утечки (RMS)

Диапазон Разрешение Погрешность основная
0…99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.)
100…999 мA1 1 мA ±(8% и.в. + 3 е.м.р.)
1,00…4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
Не используется2
5,00…9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)
10,0…99,9 A1,2 0,1 A
100…300 A1,2 1 A

1 — клещи (диаметр 52мм) – C-3
2 — гибкие клещи – F-1
• частотный диапазон: 45…400 Гц

Дополнительные технические характеристики

Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529 IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p 25 или 50 В
Измерительный ток 3p, 4p >200 мA
Максимальное сопротивление измерительных зондов 20 кОм
Индикация тока помех (клещи) ≤0,5 мA
Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)
Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p <6 секунд
Длительность измерения для остальных методов <8 секунд
Габаритные размеры 288 x 223 x 75 мм
Масса измерителя приблизительно 2 кг
Рабочая температура -10..+50°C
Температура зарядки аккумуляторов

Стандартная комплектация:

  • Аккумуляторная батарея NiMH SONEL-07 4,8V 1 WAAKU07
  • Адаптер автомобильный (12В) 1 WAPRZLAD12SAM
  • Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
  • Зажим «Крокодил» изолированный черный K01 1 WAKROBL20K01
  • Зажим специальный типа «струбцина» с разъемом «банан» 1 WAZACIMA1
  • Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 1 WAZASZ7
  • Зонд измерительный для забивки в грунт 30 см 1 WASONG30
  • Кабель последовательного интерфейса USB 1 WAPRZUSB
  • Кабель сетевой 1 WAPRZLAD230
  • Комплект ремней «Свободные руки» 1 WAPOZSZEKRU
  • Провод измерительный 2,2 м с разъемами «банан» черный 1 WAPRZ2X2BLBB
  • Футляр L2

Дополнительно:

  • Беспроводной интерфейс OR-1 (USB) WAADAUSBOR1
  • Зонд измерительный для забивки в грунт 80 см WASONG80
  • Катушка для намотки измерительного провода WAPOZSZP1
  • Клещи гибкие F-1 WACEGF1OKR
  • Клещи гибкие F-2 WACEGF2OKR
  • Клещи гибкие F-3 WACEGF3OKR
  • Клещи передающие N-1 WACEGN1BB
  • Комплект измерительных проводов 2 м с разъемами «банан» WAPRZ002DZBB
  • Отсек для батареек LR14 WAPOJ1
  • Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ
  • Протоколы 2.0» #
  • Футляр для двух зондов 80 см WAFUTL3
