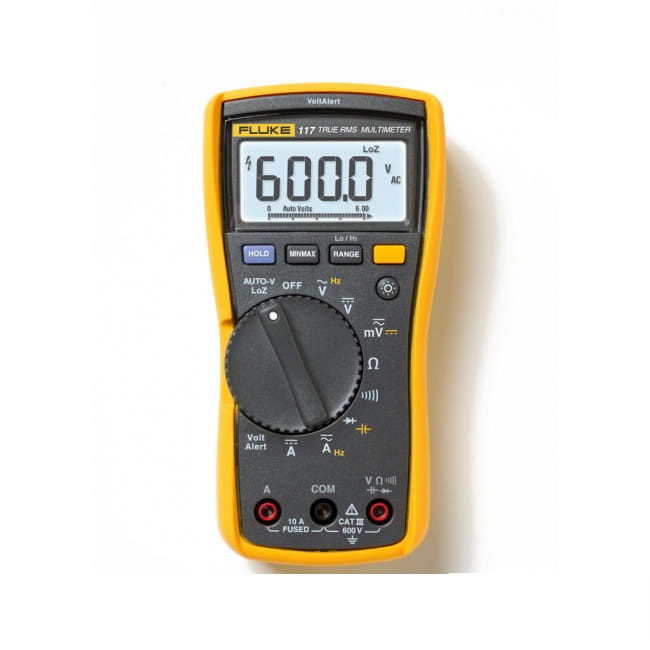

Мультиметр Fluke 117/323
Загрузка...
Мультиметр Fluke 117/323 является профессиональным устройством для измерения параметров электрической цепи. Преимуществом прибора являются входящие в комплект поставки токоизмерительные клещи, существенно расширяющие функциональные возможности.
С помощью токовых клещей Fluke 117/323 возможно замерять среднеквадратичные показания по напряжению, фиксировать силу переменного и постоянного тока в широких пределах, замерять частоту, ёмкость, сопротивление. Кроме того, вы можете использовать прибор для проверки целостности диодов и цепей.
Особенности мультиметра Fluke 117/323
- Бесконтактный датчик позволяет эффективно выявлять скрытую проводку, не задействуя при этом дополнительное оборудование.
- Отдельные входы для замеров силы постоянного и переменного тока. При продолжительных замерах тока свыше 10А рекомендуется задействовать датчик клещевого типа.
- Режим измерений с незначительным входным сопротивлением обеспечивает качественную защиту от фантомного напряжения и наводок.
- Функция самоконтроля прибора осуществляет проверку корректности работы предохранителя без необходимости вскрывать корпус.
Функция TrueRMS измерений обеспечивает гарантировано точный результат замеров вне зависимости от стабильности и типа электрического сигнала. Кроме того, мультиметр Fluke 117/323 автоматически сохраняет во внутренней памяти максимальное и минимальное значение и позволяет одним нажатием рассчитать усредненное значение.
Крупный жидкокристаллический дисплей прибора обеспечивает удобство считывания показаний в различных условиях и пространственных положениях. Одновременно на дисплее токовых клещей Fluke 117/323 отображается как индикатор цифрового типа, так и линейная гистограмма, что обеспечивает большую наглядность показаний.
Корпус прибора выполнен из прочного пластика и гарантирует работоспособность мультиметра Fluke 117/323 даже в условиях агрессивной эксплуатации. Качественная силиконова яизоляция токопроводящих щупов обеспечивает безопасность пользователя во время работы, исключая вероятность поражения электрическим током.
Прибор включён в Госреестр средств измерений, что позволяет производить его периодическую поверку с получением соответствующего документального подтверждения. Также вы можете использовать данные, полученные при работе мультиметром, в официальной отчётной документации.
Технические характеристики Fluke 117/323:
| Fluke 117/323 | |||
|---|---|---|---|
| Максимальное напряжение между любым контактом и заземлением | 600В | ||
| Защита от выбросов напряжения | 6 кВ пиковое, согласно требованиям IEC 61010-1 600В Кат. III, Степень загрязнения 2 | ||
| Плавкий предохранитель на входе для измерения тока | Предохранитель 11 А, 1000 В FAST Fuse | ||
| Дисплей | Цифровой, 6 000 единиц счета, 4 обновления в секунду | ||
| Гистограмма | 33 сегмента, 32 обновления в секунду | ||
| Рабочая температура | От -10°C до +50°C | ||
| Температура хранения | От -40°C до +60°C | ||
| Тип элемента питания | Щелочная батарея 9В, NEDA 1604A или IEC 6LR61 | ||
| Время работы батареи | Обычно около 400 часов без подсветки | ||
| Характеристики точности | |||
| Постоянное напряжение в милливольтах | |||
| Диапазон: | 600,0мВ | ||
| Разрешение: | 0,1мВ | ||
| Погрешность: | ± ([% показаний] + [единиц счета]): 2,0% + 3 | ||
| Постоянное напряжение в вольтах | |||
| Диапазон/разрешение | 6,000В / 0,001В | ||
| Диапазон/разрешение | 60,00В / 0,01В | ||
| Диапазон/разрешение | 600,00В / 0,1В | ||
| Измерение напряжения в автоматическом режиме | |||
| Диапазон: | 600,0 В | ||
| Разрешение: | 0,1 В | ||
| Погрешность: | 2,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 4,0 % + 3 (от 500 Гц до 1 кГц) | ||
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение | |||
| Диапазон: | 600,0мВ | ||
| Разрешение: | 0,1мВ | ||
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) | ||
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение | |||
| Диапазон/разрешение | 6,000В / 0,001В | ||
| Диапазон/разрешение | 60,00В / 0,01В | ||
| Диапазон/разрешение | 600,0В / 0,1В | ||
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) | ||
| Целостность | |||
| Диапазон: | 600Ом | ||
| Разрешение: | 1Ом | ||
| Погрешность: | Включение звукового сигнала < выключение при 20Ом > 250Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. | ||
| Сопротивление (диапазон/разрешение) | |||
| 600,0Ом | 0,1Ом | ||
| 6,000кОм | 0,001кОм | ||
| 60,000кОм | 0,01кОм | ||
| 600,000кОм | 0,1кОм | ||
| 6,000МОм | 0,001МОм (погрешность 0,9% + 1) | ||
| 40,00МОм | 0,01МОм (погрешность 1,5% + 2) | ||
| Проверка диодов | |||
| Диапазон/разрешение | 2,000В / 0,001В | ||
| Погрешность: | 0,9% + 2 | ||
| Емкость (диапазон/разрешение) | |||
| 1000нФ | 1000нФ / 1нФ | ||
| 10,00мкФ | 10,00мкФ / 0,01мкФ | ||
| 100,00мкФ | 100,0мкФ / 0,1мкФ | ||
| 9999мкФ | 9999мкФ / 1мкФ | ||
| От 100мкФ до 1000мкФ | Погрешность 1,9% + 2 | ||
| > 1000мкФ | Погрешность5% + 20% | ||
| LoZ низкая входная емкость | |||
| Диапазон: | от 1нФ до 500 Ф | ||
| Погрешность: | Стандартно 10% + 2 | ||
| Измерение переменного тока в микроамперах (от 45 Гц до 500 Гц) | |||
| Диапазон/разрешение | 6,000 А / 0,001 А | ||
| Диапазон/разрешение | 10,00 А / 0,01 А | ||
| Погрешность: | 1,5 % + 3 | ||
| Перегрузка по току | 20 А непрерывно в течение макс. 30 сек. | ||
| Измерение постоянного тока в амперах | |||
| Диапазон/разрешение | 6,000 А / 0,001 А | ||
| Диапазон/разрешение | 10,00 А / 0,01 А | ||
| Погрешность: | 1,0 % + 3 | ||
| Перегрузка по току | 20 А непрерывно в течение макс. 30 сек. | ||
| Частота (по входу напряжения или тока)2 | |||
| Диапазон/разрешение | 99,99 Гц / 0,01 Гц | ||
| Диапазон/разрешение | 999,99 Гц / 0,1 Гц | ||
| Диапазон/разрешение | 9,999 Гц / 0,001 Гц | ||
| Диапазон/разрешение | 50,00 Гц / 0,01 Гц | ||
| Погрешность: | 0,1 % + 2 | ||
| Примечания: | |||
| 1) Все диапазоны переменного напряжения указаны от 1% до 100% диапазона. Так как входные напряжения меньше 1% диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. | |||
| 2) Частота при сопряжении по переменному току, от 5Гц до 50кГц для переменного напряжения. | |||
| Механические и общие характеристики | |||
| Размеры | 167 x 84 x 46мм | ||
| Вес | 550г | ||
| Гарантия | 3 года | ||
Комплект поставки Fluke 117/323:
- Цифровой мультиметр Fluke 117
- Токоизмерительные клещи
- Комплект силиконовых измерительных проводов (4-мм)
- Футляр
- Руководство пользователя
