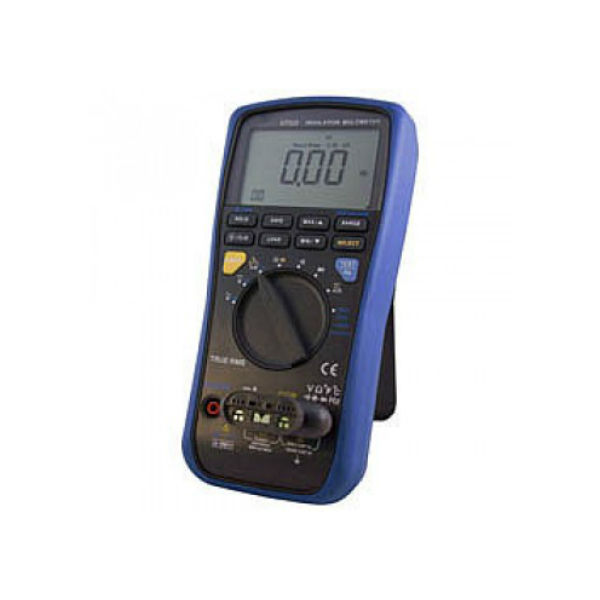

Измеритель сопротивления изоляции — мультиметр PCE-UT 532
Загрузка...
Мультиметр и тестер изоляции в одном / тестовое напряжение до 1000 В / большой ЖК-дисплей / измерение температуры / измерение частоты / внутренняя память / CAT IV 600 В.
Преимущества PCE-UT 532:
- автоматический выбор диапазона
- измерение емкости — TRMS во время измерения тока
- встроенный тестер изоляции
- большой ЖК-дисплей (6000 отсчетов) с подсветкой
- внутренняя память
- функция удержания
- опция калибровки ISO
- по выбору — в соответствии с IEC 1010, CAT III 1000 В, CAT IV 600 В.
Этот мультиметр изоляции PCE-UT 532 сочетает в себе универсальный мультиметр с тестером изоляции. В дополнение к обычным измеряемым переменным, таким как напряжение, ток и сопротивление, этот мультиметр изоляции также оснащен измерением частоты и емкости. Термопара, входящая в комплект поставки, также может быть использована для измерения температуры. Автоматический выбор диапазона (Autorange) позволяет быстро и безопасно работать с измерителем, а большой ЖК-дисплей с подсветкой обеспечивает хорошую читаемость. Изюминкой этого мультиметра является встроенный тестер изоляции. При испытательном напряжении до 1000 В измеряются сопротивления изоляции до 2 Гом. Кроме того, этот мультиметр изоляции имеет внутреннюю память, в которой вы можете сохранять измеренные значения либо нажатием кнопки, либо автоматически каждую секунду. Это дает вам возможность вызвать сохраненные измеренные значения для последующего анализа на дисплее.
Технические характеристики PCE-UT 532:
| Испытательное напряжение | диапазон измерения | разрешение | точность |
|
250 V |
0,2 — 99,9 МОм |
0,1 МОм |
± (3% + 5 град.) |
| 100 — 250 МОм | 1 МОм | ||
| 500 V | 0,5 — 99,9 МОм |
0,1 МОм |
|
| 100 — 500 МОм | 1 МОм | ||
| 1000 Ом | 0,5 — 99,9 МОм |
0,1 МОм |
|
| 100 — 999 МОм | 1 МОм | ||
| 1,00 ГОм — 2,00 ГОм |
10 МОм |
± (5% + 5 град.) | |
| Ток короткого замыкания | 2,0 мА | ||
|
мультиметр |
|||
| измеряемая величина | Диапазон измерения / разрешение |
Точность |
|
|
переменный ток |
6000 В / 1 мВ | ± (1,0% + 3 градуса) | ± (2,0% + 3 град.) |
| 60,00 В / 10 мВ | |||
| 600,0 В / 100 мВ | ± (2,0% + 6 градусов) | ||
| 1000 В / 1 В | ± (2,0% + 3 град.) | ||
| переменный ток | 60,00 мА / 10 мкА | ± (1,5% + 2 градуса) | ± (1,5% + 2 градуса) |
| 600,0 мА / 100 мкА | |||
| округ Колумбия | 60,00 мВ / 10 мкВ | ± (0,1% + 4 град.) | |
| 600,00 мВ / 100 мкВ | |||
| 6000 В / 1 мВ | ± (0,09% + 6 град.) | ||
| 60,00 В / 10 мВ | |||
| 600,0 В / 100 мВ | |||
| 1000 В / 1 В | |||
| постоянный ток | 60,00 мА / 10 мкА | ± (1,0% + 2 градуса) | |
| 600,0 мА / 100 мкА | |||
| сопротивление | 600,0 Ом / 0,1 Ом | ± (0,9% + 2 град.) | |
| 6000 кОм / 1 Ω | |||
| 60,00 кОм / 10 Ω | |||
| 600,0 кОм / 100 Ом | |||
| 6000 МОм / 1 кОм | |||
| 40,00 МОм / 10 кОм | ± (1,5% + 3 град.) | ||
| емкость | 10,00 нФ / 10 пф | ± (3,0% + 5 градусов) | |
| 100,0 нФ / 100 пФ | |||
| 1000 нФ / 1 нФ | |||
| 10,00 мкФ / 10 нФ | |||
| 100,0 мкФ / 100 нФ | |||
| проверка диодов | Холостой ход: около 3 В, разрешение: 1 мВ | ||
| Проверка цепи | На холостом ходу: около 3 В, разрешение: 0,1 Ом | ||
| Temperatur |
-40 … + 537 ° C |
± (1,0% + 10 градусов) | |
| Частота (в диапазоне DCV и ACV только до 100 кГц) |
60,00 Гц / 0,01 Гц | ± (0,1% + 3 град.) | |
| 600,0 Гц / 0,1 Гц | |||
| 6000 кГц / 1 Гц | |||
| 60,00 кГц / 10 Гц | |||
| 600,0 кГц / 100 Гц | |||
| 1000 МГц / 1 кГц | |||
| в целом | |||
| дисплей | LCD, с подсветкой, 6000 отсчетов | ||
| поставка | Батарея 6 х 1,5 В | ||
| вес | около 505 г (с батареями) | ||
| размеры | 97 х 202 х 46 мм | ||
| условия окружающей среды | 0 — 40 ° C (в работе) -10 — 50 ° C (хранение) макс. 75% относительной влажности (ниже 31 ° C) макс. Относительная влажность 50% (выше 31 ° C) |
||
| Степень защиты / стандартизации | IEC 61010 , CAT III 1000 В, CAT IV 600 В | ||
Адаптер, входящий в комплект поставки, позволяет подключить термопару один раз. Кроме того, резисторы и конденсаторы могут быть напрямую подключены через розетку или контактные площадки для SMD-компонентов.
Комплект поставки PCE-UT 532:
- 1 мультиметр изоляции PCE-UT 532,
- 1 пара измерительных наконечников,
- 1 пара зажимов типа «крокодил» с кабелем,
- 1 адаптер для термопар,
- 1 термопара,
- батареи,
- 1 сумка,
- инструкция по эксплуатации.
