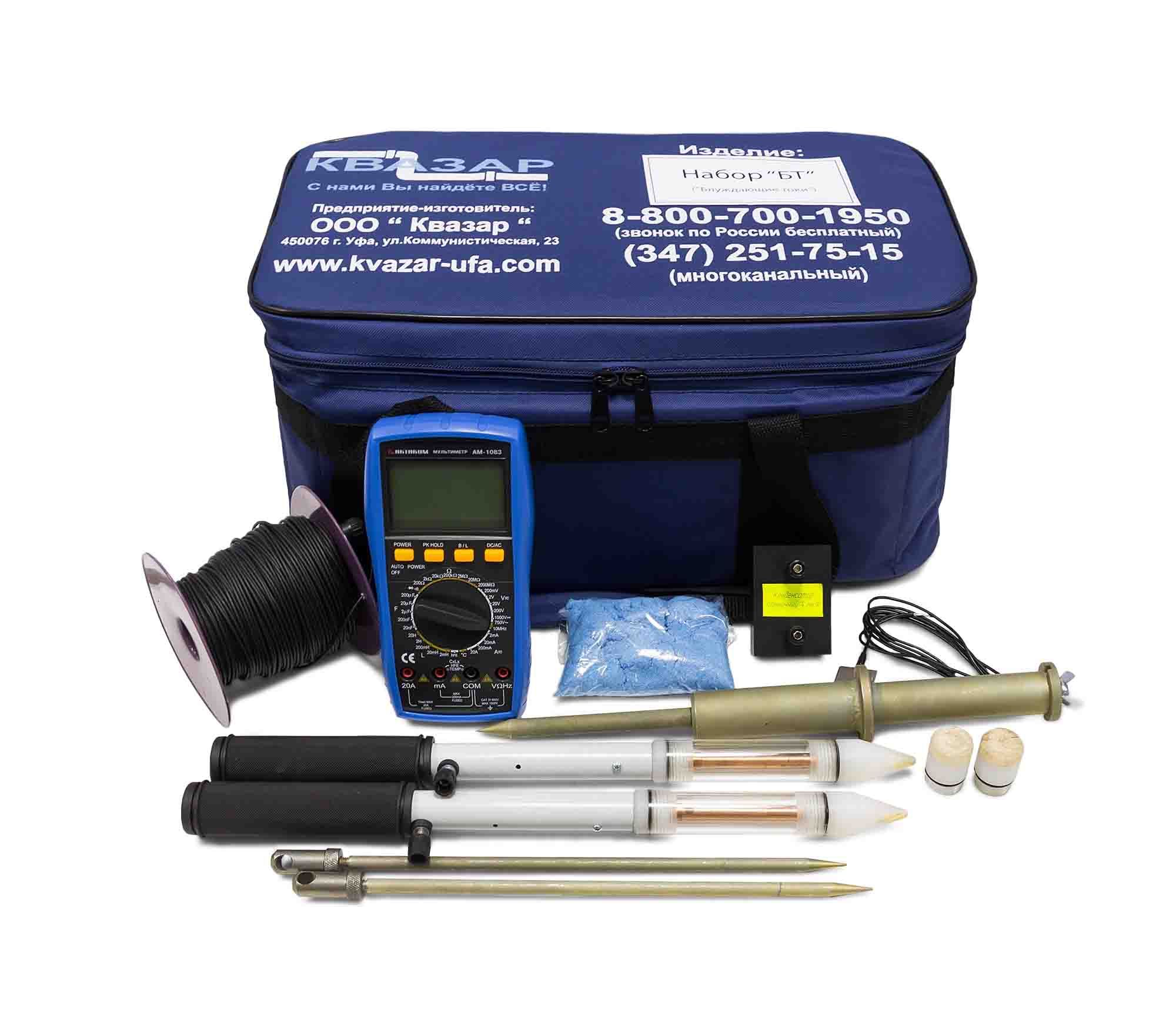

Набор «Блуждающие токи»

Наибольшее влияние на условия эксплуатации и срок службы подземных металлических сооружений оказывает коррозионная и биокоррозионная агрессивность окружающей среды, а также блуждающие постоянные и переменные токи от рельсового электрофицированного транспорта и переменные токи промышленной частоты. Как видно, воздействие блуждающих токов велико.
Измерения величины блуждающих токов производятся специальными приборами. При этом выбирается время, на которое приходится максимальный трафик рельсового электротранспорта.

Назначение прибора блуждающие токи:

• определение наличия постоянных токов в земле при проектировании подземных трубопроводов;
• определение опасного влияния блуждающего постоянного тока;
• определение опасного влияния переменного тока.

Используется при опасности коррозии блуждающими токами.

Опасное влияние электрического блуждающего постоянного тока выявляют, определяя изменение потенциала трубопровода под действием блуждающего тока по отношению к стационарному потенциалу трубопровода.

Определение появления блуждающих постоянных токов по трассе проектируемого трубопровода при отсутствии проложенных подземных металлических сооружений следует проводить, измеряя наличие разности, разность потенциалов между двумя точками земли через каждые 1000 м по двум взаимно перпендикулярным направлениям при разносе измерительных электродов на 100 м.

Основным нормативным документами для оценки влияния блуждающих токов для подземных сооружений является ГОСТ 9.602-2005. Его положения уточняются:

1. для стальных магистральных трубопроводов — ГОСТ Р 51164-98;
2. для городских подземных трубопроводов — инструкция РД 153-39.4-091-01.

Гарантийный срок — 12 месяцев.
