Набор для трассировки Fluke Networks 26000900, Pro3000 Analog Tone & Probe

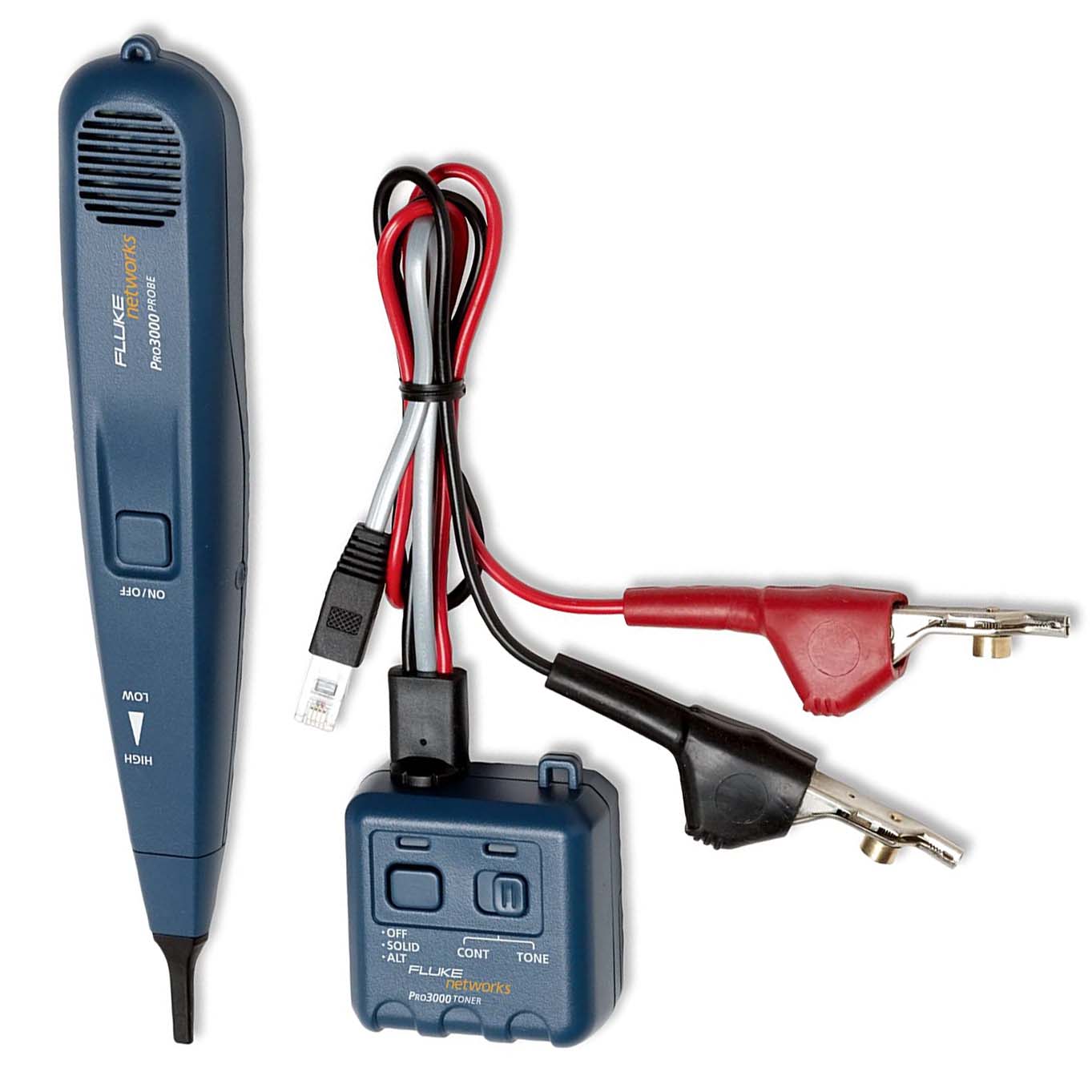

Загрузка...Fluke Networks Pro3000 — тестовый набор применяется для точного определения целостности проводки, поиска нужного провода в пучке кабелей и трассировки линий внутри зданий. В состав набора входит тональный генератор и индуктивный щуп.
Тональный генератор обеспечивает подачу 5 разных тональных сигналов, которые используются для поиска закороченных пар (технология SmartTone). Набор незаменим для идентификации кабелей различного типа, будь то витая пара, коаксиальный кабель, либо проводник любого другого типа. Генератор оснащён разъемами типа «крокодил» со специальной игольчатой площадкой. Иголки протыкают изоляцию кабеля и обеспечивают надежный контакт.
Индуктивный щуп используется совместно с тональным генератором для проверки исправности кабеля без непосредственного контакта с проводом. Мощный встроенный динамик позволяет услышать даже слабый сигнал. Чувствительность щупа регулируется вручную.
В корпусе щупа расположен запасной наконечник для замены в случае поломки. Кнопка включения питания не фиксируется, что позволяет избежать самопроизвольного включения при хранении в чехле.
Технические характеристики Fluke Networks Pro3000:
| Технические характеристики аналогового тонального генератора Pro3000 | |
|---|---|
| Пользовательский интерфейс | Ползунковый переключатель выбирает режим непрерывности или тон-генерации Кнопочный переключатель выбирает значение SOLID, ALT или OFF Светодиодный индикатор режима тон-генерации Светодиодный индикатор непрерывности/полярности |
| Непрерывная частота | Номинал 1000 Гц |
| Переменная частота | Номинал 1000/1500 Гц |
| Максимальная защита по напряжению | 60 В постоянного тока в режиме Toner/Polarity |
| Выходная мощность в режиме «Tone» | 8 дБм в 600 Ом |
| Уровень выходного напряжения в режиме непрерывности | 8 В постоянного тока с новой батареей |
| Питание | 9 В щелочная батарея |
| Температура | Рабочая: от -20 °C до 60 °C, хранения: от -40 °C до 70 °C |
| Размеры футляра | 6,9 см x 6,1 см x 3,6 см |
| Технические характеристики Pro3000 Analog Probe | |
|---|---|
| Пользовательский интерфейс | Кнопка питания Регулятор громкости Съемный наконечник 3,5 мм гнездо для подключения наушников |
| Питание | 9 В щелочная батарея |
| Температура | Рабочая: от -20 °C до 60 °C, хранения: от -40 °C до 70 °C |
| Размеры футляра | 24,9 см x 4,1 см x 3,3 см |
