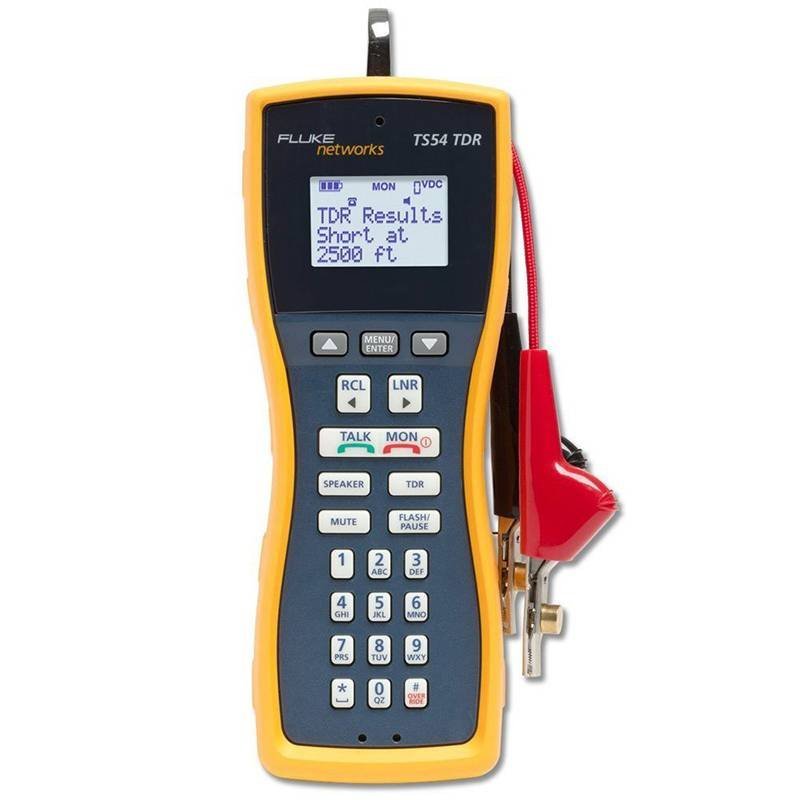

Набор тестирования Fluke Networks TS54-BANA
Загрузка...
по запросу
по запросу
Технические характеристики Fluke Networks TS54-BANA:
| Технические характеристики TS® 54 TDR Test Set | |
|---|---|
| Электрическая часть | |
| Диапазон тока (при подключении к линии) | 10 мА — 100 мА |
| Сопротивление постоянному току | |
| При подключении к линии | 150 Ω (ном. значение) |
| При отключении от линии | >3 МОм |
| Импеданс по переменному току | |
| При подключении к линии | 600 Ω номинал; 300 Гц – 3400 Гц |
| При отключении от линии | >120 кОм; 300 Гц — 3400 Гц |
| Гарнитура с полным электрическим сопротивлением | 32 Ом |
| Выходной сигнал при импульсном наборе | |
| Частота импульсов | 10 импульсов в секунду ±1 импульс в секунду |
| Соотношение длительности сигналов отбоя/ответа абонента | 60/40 |
| Межсерийный интервал | >300 мс |
| Сопротивление в течение разъединения | >100 кОм |
| Выходной DTMF-сигнал | |
| Погрешность тональной частоты | ±1,5 % максимум |
| Уровень тонального сигнала | –3 дБм (комб.) (типичное значение) |
| Расхождение между высоким и низким тоном | 2 дБ ± 2 дБ |
| Скоростной набор | |
| Объем памяти | 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера |
| Продолжительность PBX Pause | Программируемая пользователем; по умолчанию = 4 секундам |
| Продолжительность сигнала отбоя | Программируется пользователем; по умолчанию — 500 мс |
| Задержка автоматического отключения | Программируется пользователем; по умолчанию — 2 минуты |
| Измерение напряжения | |
| Диапазон | 4 В пост. ток до 140 В пост. ток |
| Измерение тока | |
| Диапазон | 0 мА — 100 мА |
| Динамическая рефлектометрия | |
| Диапазон | 914 м |
| Точность | ±2 м ±5 % |
| Подсветка SmartTone | |
| Частоты | Стабильный тон: 950 Гц: |
| Мощность | |
| Тип батареек | Щелочная батарея 9 В |
| Физические характеристики | |
| Размеры | 8,3 в x 3,2 в x 2,6 в (211 мм x 81 мм x 66 мм) (без ремня) |
| Масса | 1,16 фунта (0,53 кг) (без зажима для ремня) |
| Водостойкость | Набор тестирования водоустойчив и имеет рейтинг IP64 |
| Внешние условия | |
| Диапазон температур | |
| Разговор по телефону и набор номера | -30°C до 60°C |
| Работа ЖК-дисплея | -25°C до 60°C |
| Хранение | от –30°C до 66°C |
| Высота над уровнем моря | До 3 000 м максимум |
| Относительная влажность | 95% при 30°C 75% при 40°C 45% при 50°C 30% при 60°C |
| Безопасность | |
| Соответствует требованиям нормативов | Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения |
| Максимальное переходное напряжение | 1500 В |
| Электромагнитная совместимость | Удовлетворяет требованиям EN61326-1 |
Комплект поставки Fluke Networks TS54-BANA:
- Набор тестирования + TDR, с вилкой типа «банан» размером в 4 мм
- Особо широкие зажимы типа «крокодил» и тестовый датчик
