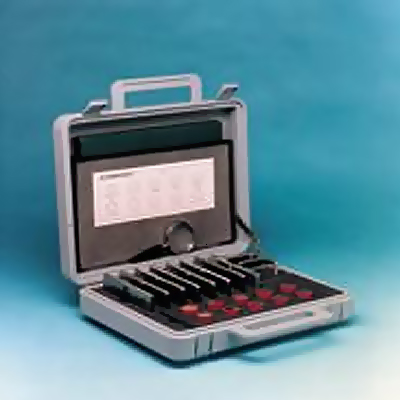

Наборы образцов Sonaspection для обучения
Наборы образцов Sonaspection для обучения предназначен для
Введения в понятие дефектных швов
Демонстрации принципов неразрушающего контроля
Демонстрации типичных сигналов от дефектов
Демонстрации...
Загрузка...по запросу
по запросу
Наборы образцов Sonaspection для обучения предназначен для
- Введения в понятие дефектных швов
- Демонстрации принципов неразрушающего контроля
- Демонстрации типичных сигналов от дефектов
- Демонстрации принципов интерпретации дефектов
- Демонстрации базовые принципы образмеривания дефектов
НК. материалы
- Углеродная сталь
- Нержавеющая сталь
- Алюминий
Для тренировок и повышения квалификации специалистов 2-го уровня по стандартам ASNT-TC-lA, PCN, EN473 и др.
Типы наборов и их содержание
Набор для Визуального Контроля (ВИК) KTCS87
- 1 тавровое соединение
- 9 плоских швов, содержащие визуально видимые дефекты сварки.
Набор для Радиографического Контроля (РГГ) KTCS90
- 1тавровое соединение
- 9 плоских швов, содержащие поверхностные дефекты и дефекты в теле шва.
Демонстрационный набор (ДМ) KTCS91
- 1тавровое соединение
- 9 плоских швов с дефектами. Отобранные из различных наборов для наглядной демонстрации типов дефектов и методов их выявления различными методами НК.
Набор для Магнитопорошкового (МП) KTCS88 и Капиллярного Контроля (КД) KTCS89
- 3 тавровых соединения
- 7 плоских швов, содержащие поверхностные дефекты.
Набор для Ультразвукового Контроля (УЗК) KTCS86
- 1тавровое соединение
- 9 плоских швов, содержащие поверхностные дефекты и дефекты в теле шва.
Наборы содержат следующие типы дейфектов
| МП | КД | ВИК | ДМ | УЗК | РГГ | ||||
| Def 1 | Трещина | МП | КД | ДМ | УЗК | ||||
| Def 1A | Трещина | МП | КД | ||||||
| Def 1B | Трещина | МП | КД | ||||||
| Def 1C | Трещина (Сквозная) | УЗК | |||||||
| Def 2 | Трещина в корне | МП | КД | ДМ | УЗК | РГГ | |||
| Def 3 | В теле шва | ||||||||
| Def 4 | Поверхностная трещина в центре шва | МП | КД | ||||||
| Def 5 | Внутренняя трещина в центре шва | УЗК | |||||||
| Def 6 | Пористость в теле шва | ДМ | УЗК | РГГ | |||||
| Def 6A | Пористость на поверхности шва | МП | КД | ВИК | |||||
| Def 7 | Шлаковое включение | ДМ | УЗК | РГГ | |||||
| Def 8 | Непровар | ДМ | УЗК | ||||||
| Def 9 | Непровар | МП | КД | РГГ | |||||
| Def 10 | Непровар в корне шва | ВИК | ДМ | РГГ | |||||
| Def 11 | Непровар в корне шва | ВИК | УЗК | РГГ | |||||
| Def 12 | Наплыв в корне шва | ВИК | РГГ | ||||||
| Def 13 | Непровар в корне двустороннего шва | УЗК | |||||||
| Def 14 | Расслоение | МП | КД | ||||||
| Def 14A | Расслоение в разделке шва | МП | КД | ||||||
| Def 14B | Расслоение | УЗК | |||||||
| Def 15 | Неровный корень шва | ВИК | ДМ | РГГ | |||||
| Def 16 | Брызги сварки | ВИК | РГГ | ||||||
| Def 17 | Подрез | ВИК | |||||||
| Def 18 | Большой валик усиления | ВИК | ДМ | РГГ | |||||
| Def 21 | Подповерхностная трещина с удаленным валиком | МП | КД | ДМ | |||||
| Def 22 | Вогнутый шов (недостаток металла) | ВИК | |||||||
| Def 23 | Несимметричная сварка | ВИ |
