Наборы радиусных шаблонов № 1, 2, 3 ЭЛИТЕСТ

Шаблоны радиусные № 1, 2, 3 ЭЛИТЕСТ предназначены для оценки радиусов выпуклых и вогнутых поверхностей. Комплектуются тремя наборами, в каждом из которых собраны шаблоны для контроля как наружного, так и внутреннего радиусов.

Состав набора (номинальный радиус, мм)

• № 1 — 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6 мм
• № 2 — 8; 10; 12; 16; 20; 25 мм

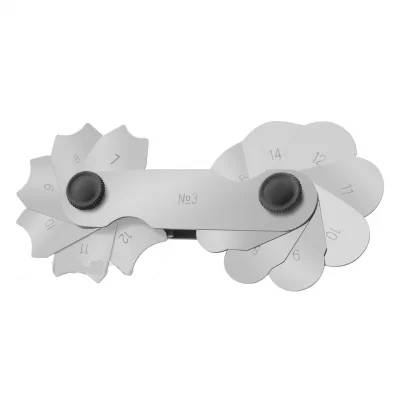

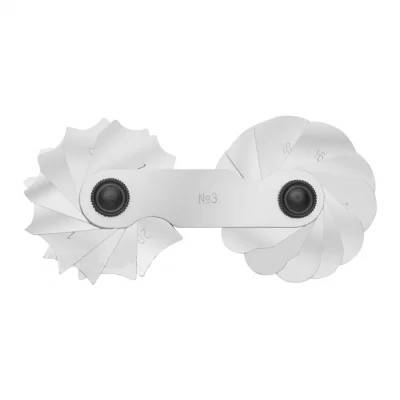

• № 3 — 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25 мм

Допускаемые отклонения, мкм:

• 1 ÷ 3 = (+20)
• 4 ÷ 6 = (+24)
• 7 ÷ 10 = (+29)
• 11 ÷ 18 = (+35)
• 20 ÷ 25 = (+40)
