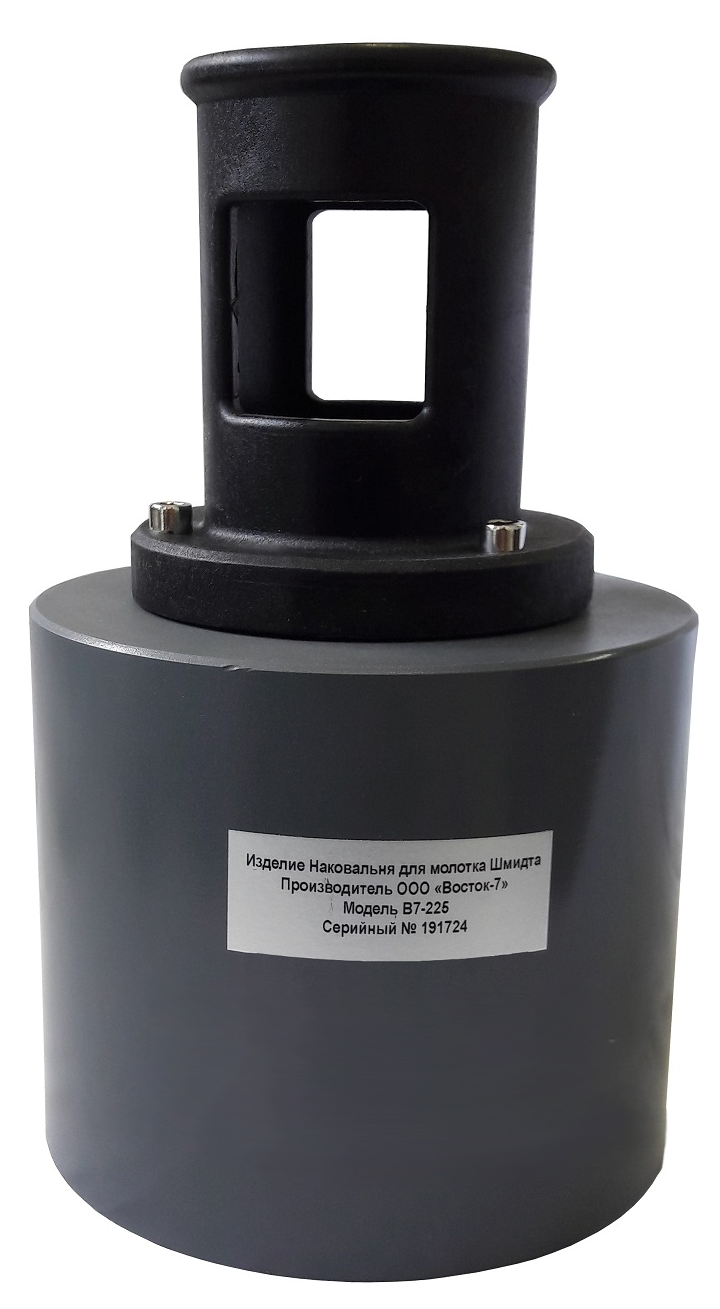

Наковальня для молотка Шмидта В7-225
Загрузка...
Назначение средства измерений:
Тестовая наковальня В7-225 предназначена для текущей калибровки и проверки точности измерения прочности молотками Шмидта всех модификаций: 225А (для бетона); 75А (для кирпичей); 20А (для раствора), а также склерометрами других производителей: Original Schmidt и SilverSchmidt; ОМШ-1; Novotest МШ; ADA Schmidt Hammer, RGK SK-60; Beton Condtrol и др.
Описание средства измерений:
Наковальня состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.
Отличительные особенности измерений на тестовой наковальне В7-225 для молотков Шмидта:
Текущую калибровку следует проводить в следующих случаях:
· после каждой 1000 ударов;
· 1 раз в 3 месяца;
· После хранения без эксплуатации около 1 года;
· Падения прибора с большой высоты или другой сильный удар по корпусу;
· После замены составных частей прибора.
Технические характеристики В7-225 :
|
Тестовая наковальня В7-225 (по заказу, не вкл. в стоимость прибора) |
|
| Соответствие стандарту EN 12 504-2 для тестирования по EN ISO 6508-1 | |
| Твёрдость металлической тестовой пластины наковальни, материал – инструментальная сталь | 60 ± 2 HRC |
| Среднее значение Rm при ударе на тестовой металлической наковальне:
· Модель 225А · Модель 75А · Модель 20А |
80 ± 2 74 ± 2 74 ± 2 |
| Масса наковальни, не менее | 18 ± 1 кг |
| Габаритные размеры:
· Тестовая наковальня (В*Ø), не более · Тестовая наковальня в транспортной упаковке (В*Ш*Г), не более |
230*145 мм 350*210*210 мм |
Комплект поставки В7-225 :
|
БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость прибора) |
|
|
Наименование |
Кол-во, шт. |
| Молоток Шмидта (модель 225А, 75А или 20А) |
1 |
| Шлифовальный камень для подготовки поверхности |
1 |
| Паспорт и руководство по эксплуатации |
1 |
| Приборный ящик из дерева |
1 |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость прибора) |
|
| Тестовая металлическая наковальня 58 … 62 HRC, вес 18 кг | |
| Комплект аксессуаров НДТ-КЛАБ для молотка Шмидта:
· Маркер по бетону чёрный — 1 шт. · Маркер по бетону красный — 1 шт. · Полиуретановые наколенники — 1 пара. · Сумка наплечная тактическая — 1 шт. |
|
