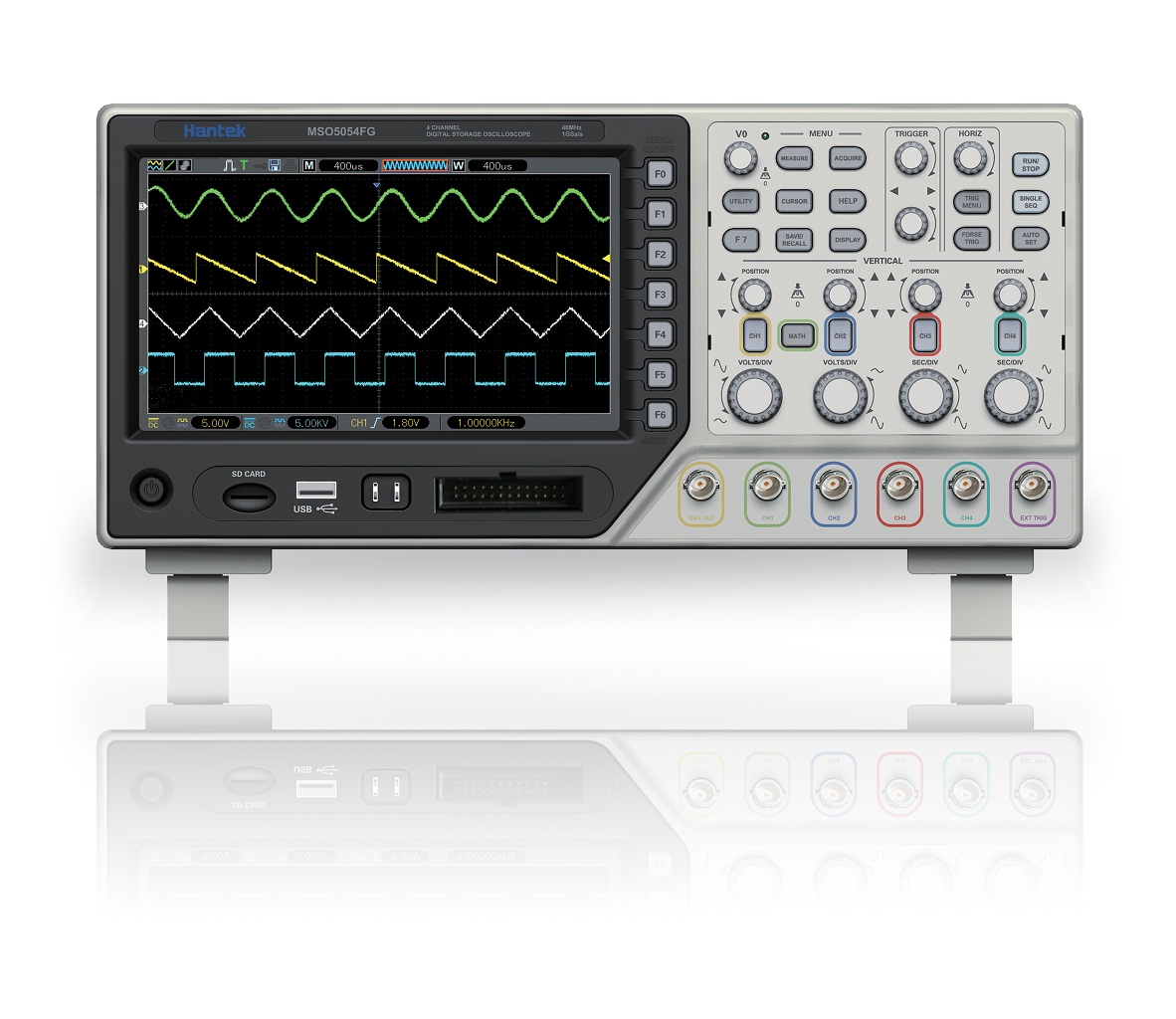

Настольный осциллограф MSO-5054FG (анализатор, генератор)
Загрузка...
Настольный осциллограф MSO-5054FG (анализатор, генератор)
Характеристики серии
- Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
- Большой экран размером 7 дюймов с разрешением 800*480.
- USB 2.0 интерфейс, usb host, легко управляется с ПК
- Высокая скорость обновления (2500 кадров)
- Высокие частоты дискретизации — 1ГГц, 25ГГц в эквивалентном режиме.
- FFT , + , — , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
- Запись и сохранение сигналов
Спецификации
Основное отличние от серии 5000B: память 40К, но выше скорость дискретизации в различных комбинациях памяти и времени на деление.
| Каналов | 2 |
| Аналоговая полоса пропускания | 40 МГц |
| Время нарастания (Rise Time) | 5 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше. Для несинусоидального сигнала пик должен быть менее 45В. Превышение 30В болжно быть менее 100мс. Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В. При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше. |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 1M |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с
Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz Дапазон уровня триггера Точность уровня триггера Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Условия по импульсу: >,<,=,не =, позитивный или негативный Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 385*200*245 мм |
| Вес | 3.5 Кг |
ЛОГИЧЕСКИЙ АНАЛИЗАТОР
| Каналов | 8 |
| Импеданс | 200К (C=10p) |
| Входное напряжение | от -60 до 60В |
| Порог логического уровня | от -8 до 8В |
| Дискретизация | 500Мгц |
| Совместимые сигналы | TTL,CMOS,ECL |
| Память | 512К |
| Курсорные измерения | дельта-V, дельта-T, 1/T в Гц |
| Измерения | Период и частота |
| Запись позиции | refA, refB |
| Триггер | Фронт, ширина импульса (равно, не равно, больше, меньше, позитивный, негативный), тип кода (H,L,X), продолжительность, последовательность, повтор. |
Генератор
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K — 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 4К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
| Частотомер | |
| Частота | 0 — 50 МГц |
| Входная амплитуда | 400m до 18V (от пика до пика) |
| Развязка | DC |
| точность частоты | +- ошибка базы времени +- отсчет |
| Входной импеданс | >100К |
| Генератор шаблонов сигнала | |
| Разрешене | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
Программное обеспечение
Windows 2000, XP, Vista, Windows7
**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
Состав упаковки
- Устройство (1 шт)
- Коробка (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы PP-80 (4 шт)
- Микрокрючки (8 шт)
- Кабель-шина анализатора (1 шт)
- BNC кабель (1 шт)
