Настольная лаборатория анализа воды НКВ-12.4 «Вода расфасованная»

Настольная лаборатория анализа воды модели НКВ-12.4 «Вода расфасованная» предназначена специально для аналитического контроля показателей качества питьевой и минеральной воды при её расфасовке (бутилировании) по 26 основным показателям, предусмотренным СанПиН 2.1.4.1116-2002. В состав данной модификации могут быть включены приборы – кондуктометр DIST-2, а также рН-метр рН-410 и набор-укладка для фотоколориметрирования Экотест-2020-К, что позволяет выполнять анализ более точно, в соответствии с требованиями действующих нормативных документов.

Настольные лаборатории анализа воды модели НКВ-12 являются оригинальными изделиями, разработанными и производимыми ЗАО «Крисмас+».
Изделия производятся под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418) и защищены патентом РФ № 96342.

Назначение и область применения

Настольные лаборатории анализа воды модели НКВ-12 в разных модификациях представляют собой профессиональные лаборатории анализа питьевой, природной и технологических вод для широкого спектра аналитических задач.

Лаборатории НКВ-12 являются портативными комплектными изделиями, предназначенными для химического анализа проб воды по заданным показателям при настольном использовании и применимы в полевых и лабораторных условиях.

Каждое изделие имеет универсальную укладку и предназначено для применения в качестве портативной настольной лаборатории в организациях и службах, промышленных и агропромышленных предприятиях, сфере образования и т.п., по профилю деятельности предусматривающих выполнение химического анализа воды унифицированными методами.

Изделие может применяться в условиях отсутствия инженерного обеспечения (водоснабжения, стационарной лаборатории и т.п.) благодаря оснащению готовыми к использованию реагентами, растворами и материалами, а также мерной и др. посудой, согласно прилагаемой документации.

Лаборатория НКВ-12 может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному изложению в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб и выполнения определений, а также наличию в руководстве различной вспомогательной информации по химическому анализу воды.

НКВ-12 также позволяют выполнять анализ очищенных сточных вод и морской воды, а также почвенных вытяжек по отдельным показателям.

Лаборатории НКВ-12 применяются во многих областях деятельности, нуждающихся в получении данных о составе воды.

К таким областям можно отнести анализы при:

• экологическом и гидрологическом мониторинге;
• эксплуатации систем водоподготовки, водоочистки, водоснабжения, водоотведении и кондиционирования воды;
• производственном контроле сточных вод;
• гидрогеологических изысканиях, оценке агрессивности грунтовых вод и разведке водоисточников;
• аквариумистике, эксплуатации резервуаров и бассейнов с водой;
• производстве расфасованной (бутилированной) воды;
• в образовательных практиках и профессиональной подготовке и т.п.

Лаборатории предназначены (в соответствующих модификациях):

• при анализе питьевой воды, воды водоёмов и водоисточников и т.п. непосредственно, а также в процессах водоподготовки;
• при анализе сточных и морских вод, а также почвенных вытяжек (по отдельным показателям);
• при водоснабжении (приказ Роспотребнадзора от 28 декабря 2012 г. № 1204 – контроле холодной и горячей воды, в т.ч. при выявлении существенного ухудшения качества питьевой воды);
• при водоотведении (постановление Правительства РФ от 29 июля 2013 г. № 644 – контроле нормативно-очищенной сточной воды);
• при анализе расфасованной (бутилированной) – питьевой и минеральной воды (СанПиН 2.1.4.1116-2002);
• при контроле агрессивных природных вод – согласно действующим межотраслевым нормативным документам, СП 28.13330.2012 (СНиП 2.03.11-85), СП 95.13330.2016 (СНиП 2.03.02-86), РД 153-34.2-21.544-2002 и др.

Благодаря универсальной укладке типа «кейс-бокс» лаборатория удобна при использовании в настольном варианте в условиях мало оснащённых лабораторий, а также в условиях экспедиционного лагеря.

Простота и удобство работы, обеспеченность готовыми к применению реагентами, соответствие используемых методов анализа действующим НТД, полнота и наглядность изложения процедур анализа в эксплуатационной документации позволили лабораториям НКВ-12 найти широкое применение в различных областях профессиональной и учебной работы.

Особенности НКВ-12.4:

• удобны для применения в лабораторных и внелабораторных условиях;
• идеально подходят для малооснащённых лабораторий;
• укомплектованы всем необходимым для анализа, в том числе расширенным профессиональным руководством по анализу воды;
• имеют улучшенную универсальную многосекционную укладку с ручками для переноски.

Методы определения показателей качества воды

Используемые методы являются унифицированными, соответствуют действующим нормативным документам и/или разработанным ЗАО «Крисмас+» аттестованным методикам измерений, согласуются с действующими нормативными документами и профессиональными руководствами по анализу воды. Методы пригодны также для анализа сточных вод, морской воды и почвенных вытяжек (по отдельным показателям).

Используемые методы (см. таблицу 1): титриметрический, визуально-колориметрический, фотоколориметрический, кондуктометрический, потенциометрический, органолептический.

Характеристики почвенных вытяжек (водных, солевых) определяются посредством их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде (для отдельных показателей).

Титриметрические методы анализа, реализованные с использованием стеклянных градуированных пипеток, обеспечивают достаточную чувствительность анализа.
При колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением цветовых шкал либо фотометрируются с применением портативного фотометра ‒ например, набора-укладки Экотест-2020-К (входит в состав некоторых модификаций либо приобретается отдельно).

Точность анализа, выполняемого с применением входящих, предусмотренных составом лабораторий методик, сопоставима с точностью аналогичных лабораторных методик измерений (по основной номенклатуре показателей).

Состав лабораторий модели НКВ-12 (в соответствии с согласованной комплектностью)

• Готовые к применению аналитические реактивы и растворы: индикаторы, реагенты, буферные смеси, соли, капсулированные химикаты, ГСО и др.
• Средства дозировки реагентов и растворов: колбы мерные, мерные склянки, пипетки мерные и капельные, пипетки полимерные, цилиндр мерный, шприц-дозатор и др.
• Материалы и принадлежности: бумага индикаторная и фильтровальная, термометр, стойка-штатив для титрования, штатив для пипеток/пробирок, трубка гибкая, шпатель, мерные ложки.
• Посуда стеклянная: воронки фильтровальные, колбы конические, палочки стеклянные, склянки БПК, пробирки и склянки колориметрические, стаканчики, цилиндр для определения прозрачности и др.
• Приборы контроля воды: pH-метр pH-410, кондуктометр DIST-2, набор-укладка для фотоколориметрирования Экотест-2020-К (в согласованной модификации).
• Контрольные шкалы и образцы для визуального колориметрирования и титрования, водозащищенные: «Алюминий», «Аммоний», «Железо», «Мутность и прозрачность» (образец шрифта), «Нитрат-ион», «Нитрит-ион», «рН», «Фосфат-ион», «Фторид-ион», «Цветность» и др.
• Средства защиты: защитные перчатки, защитные очки.
• Ящик-укладка для хранения, переноски и эксплуатации. Некоторые модификации комплектуются дополнительными модулями (тест-комплектами).
• Документация: профессиональное руководство по анализу воды, карты-инструкции для удобного использования оператором печатных материалов при анализе, паспорт на лабораторию, паспорта на приборы, опись комплектности укладки.

Наряду с документацией, изделия в составе содержат комплект файлов на CD в формате PDF.

Состав поставляемых лабораторий может быть расширен тест-комплектами для контроля питьевой, природной и сточной воды, приборами контроля воды, а также специальной комплектации по пожеланиям заказчика (для некоторых модификаций).

Дополнительно в состав поставляемого изделия, по согласованию с потребителем, могут включаться другие приборы и тест-комплекты, вспомогательное и др. оборудование (приведено в таблице 2 вкладки «Характеристики»).

Конструкция и укладка

Универсальная многосекционная настольная укладка типа «кейс-бокс» образует удобное рабочее место оператора и позволяет эффективно работать с лабораторией.

Лаборатория НКВ-12 легко разворачивается и применяется в лабораторных и полевых условиях.

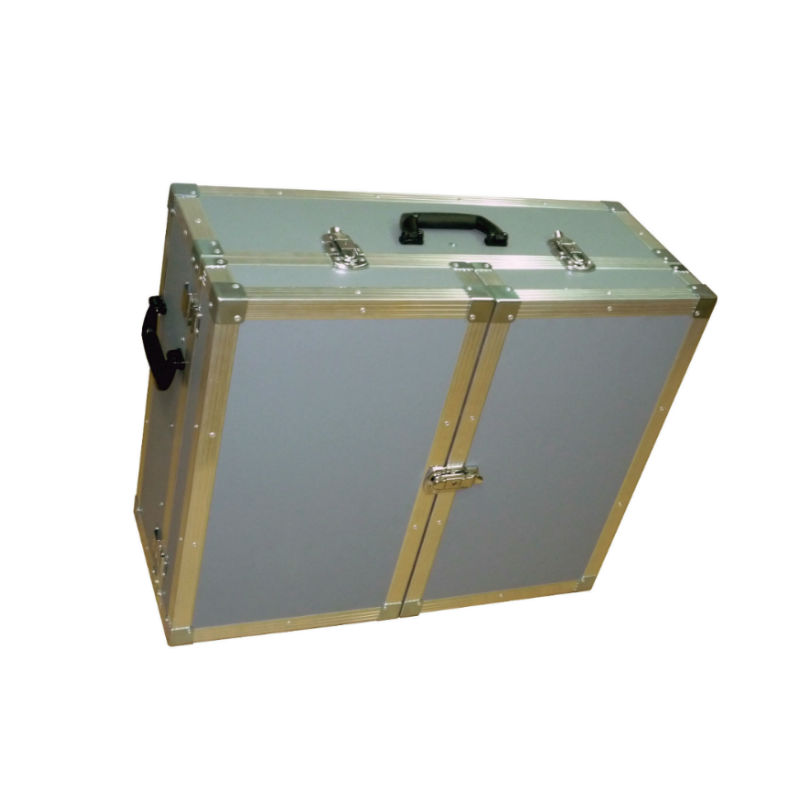

Укладка имеет жёсткий водозащищённый корпус и оборудована замками-застёжками, ручками для переноски.
Пипетки и др. посуда, а также документация размещена в соответствующих секциях.

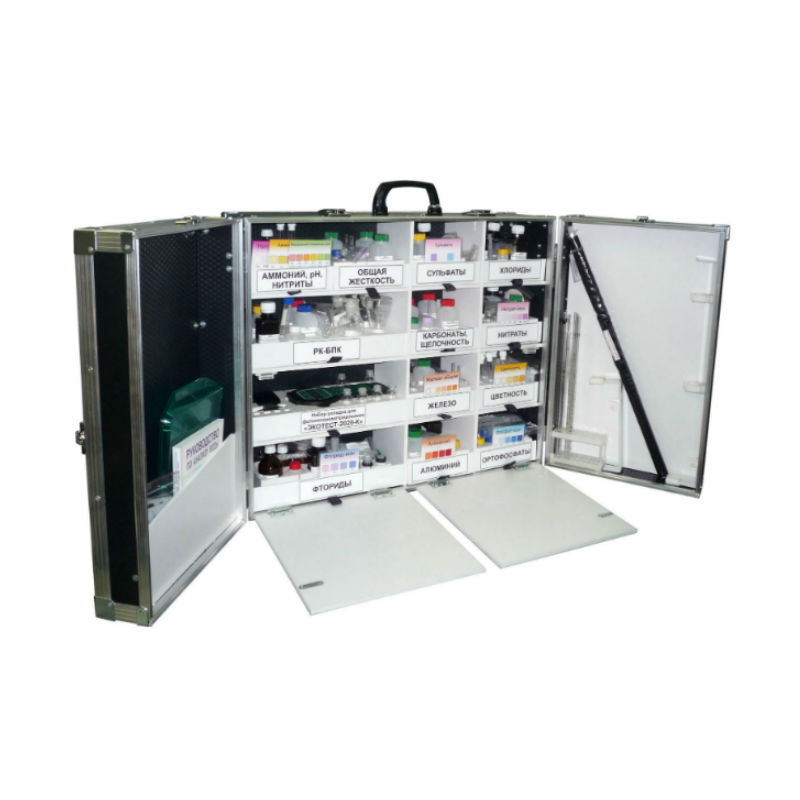

Укладка лаборатории сформирована по модульно-секционному принципу.
Каждый модуль имеет название и расположен в секции, где присутствует все необходимое для анализа по данному показателю.
Комплектующие лабораторию НКВ-12 склянки с реагентами и растворами, посуда, оборудование и другие средства оснащения размещены в водостойких ложементах, легко извлекаемых из укладки и размещаемых оператором на одном из откидывающихся столиков.

Укладка укомплектована стойками-штативами: две для титрования и одна – для размещения цилиндра при определении мутности.
Стойки устанавливаются в петлю на нижней части опущенного столика, образуя удобное рабочее место оператора с лёгким доступом к комплектующим элементам и посуде.
Для удобства работы с градуированными пипетками предусмотрено использование установок для титрования с гибкими соединениями пипеток со шприцами-дозаторами, закреплёнными в стойках-штативах.

Основная укладка дополняется модулями, предусмотренными в заказанной модификации (таблица 1).

Средства дополнительной комплектации (см. таблицу 2) уложены отдельно от базовой укладки.

Поставка

При выпуске из производства лаборатории НКВ-12 проходят внутрилабораторный контроль и техническую приёмку.
Прошедшие приемку изделия заверяются печатью производителя (ЗАО «Крисмас+»).
Потребителю изделия поступают в опечатанном виде.

Расчётными методами, с использованием результатов анализов, полученных экспериментально (в таблице 1 не указаны) определяются: карбонатная жесткость (сумма ионов CO₃^2– и HCO₃^–), магний (Mg²⁺), натрий и калий (Na⁺ + K⁺), сухой остаток.

Удобство и портативность при выполнении анализов обеспечиваются: применением реагентов оптимизированного состава для упрощенной и ускоренной их дозировки; минимизацией проб воды для анализа; использованием современных удобных принадлежностей, посуды (в т.ч. средств дозировки растворов и проб), оборудования.

Унификация и стандартизация при анализе обеспечиваются путем использования технологий анализа (методов, реагентных систем, операций, оснащения), являющихся типовыми для большинства действующих нормативных документов (ПНД Ф, РД, МИ) и профессиональных руководств.
