Образцы толщины покрытий

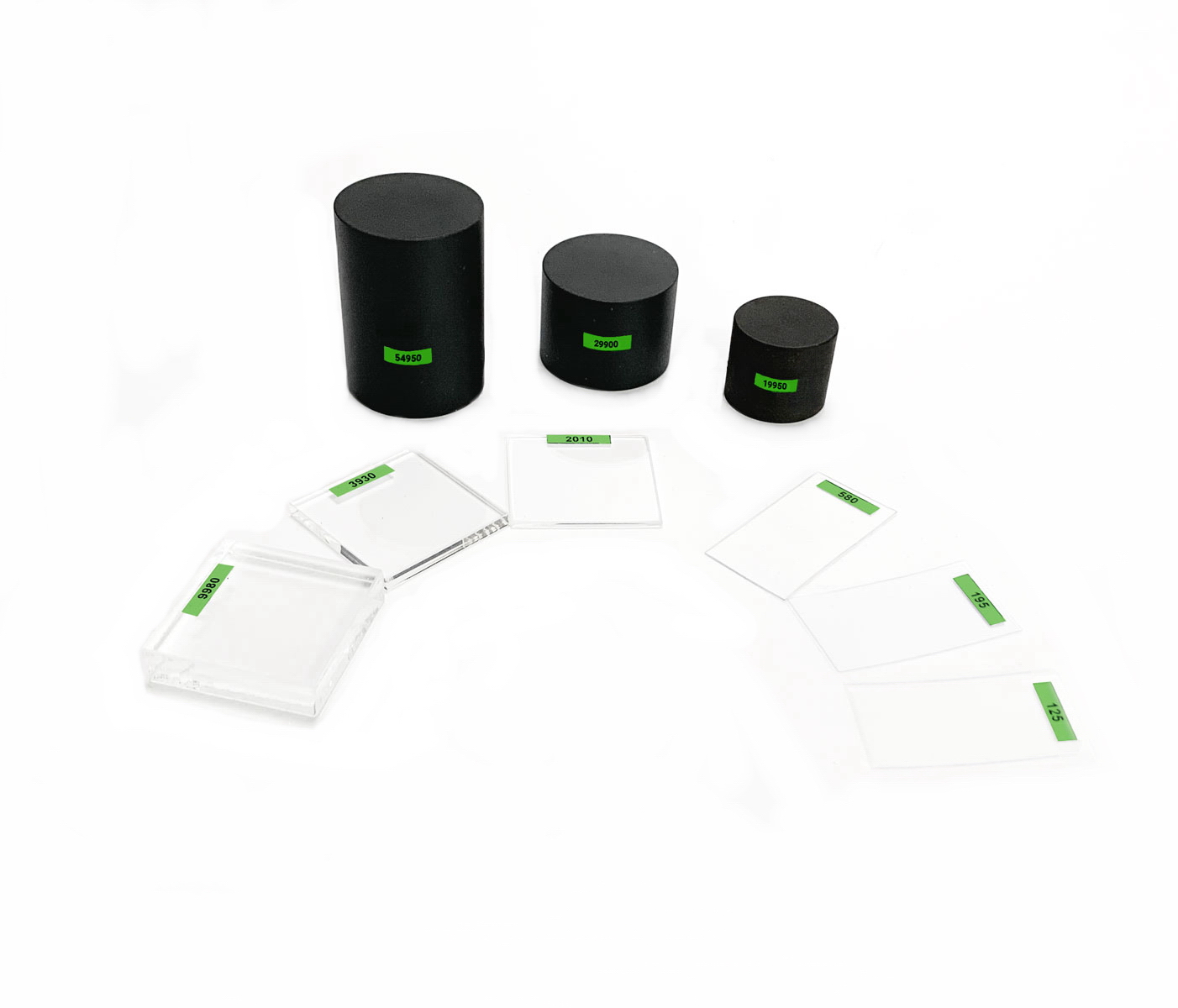

Загрузка...Образцы (меры) толщины диэлектрических покрытий предназначены для контроля правильности показаний, настройки и калибровки электронных толщиномеров покрытий. Представляют из себя (в зависимости от толщины) прямоугольные полиэтиленовые пленки, пластины из органического стекла или же цилиндры из пластика. Могут применяться как с магнитоиндукционными, так и с вихретоковыми приборами и датчиками.

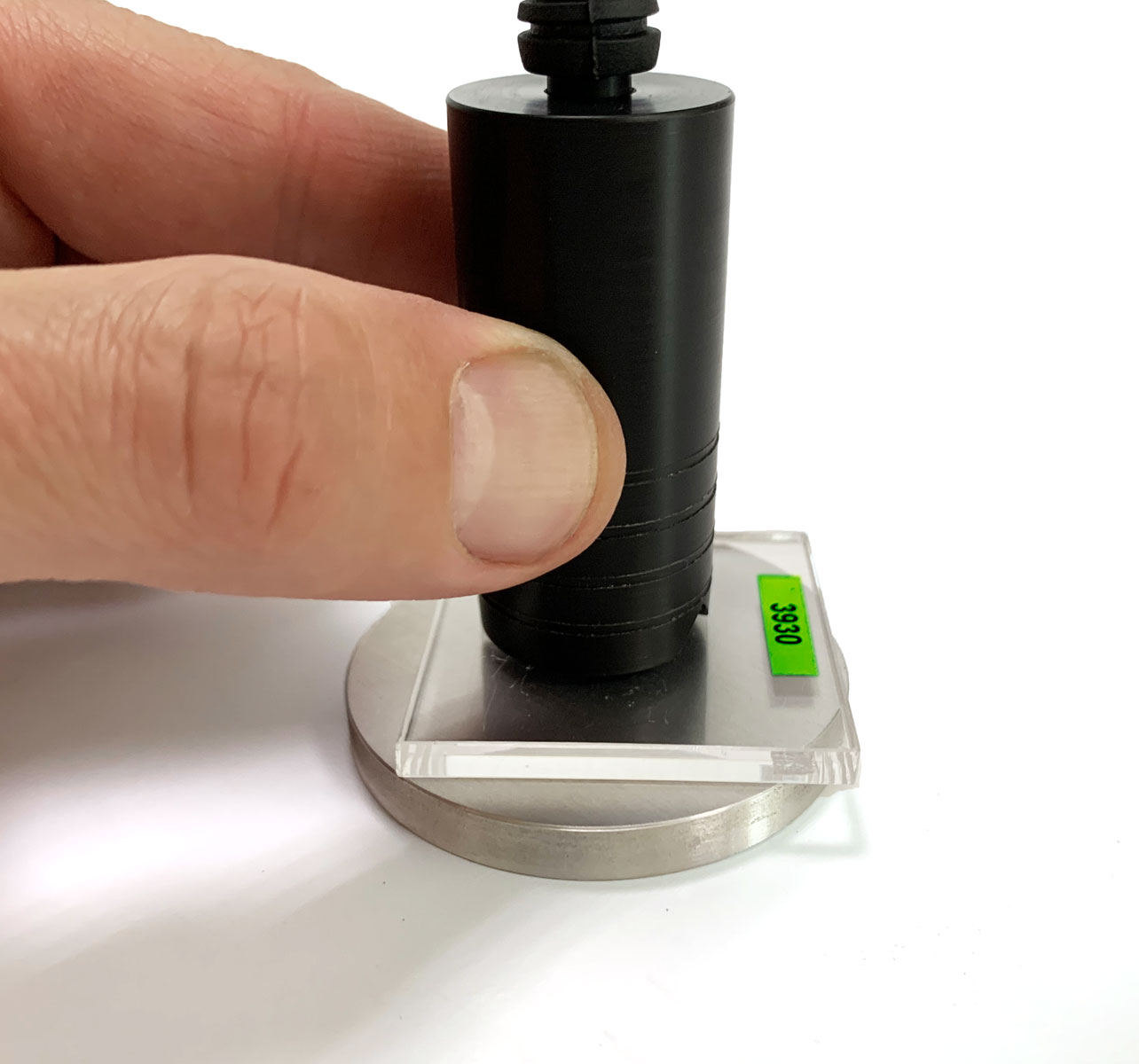

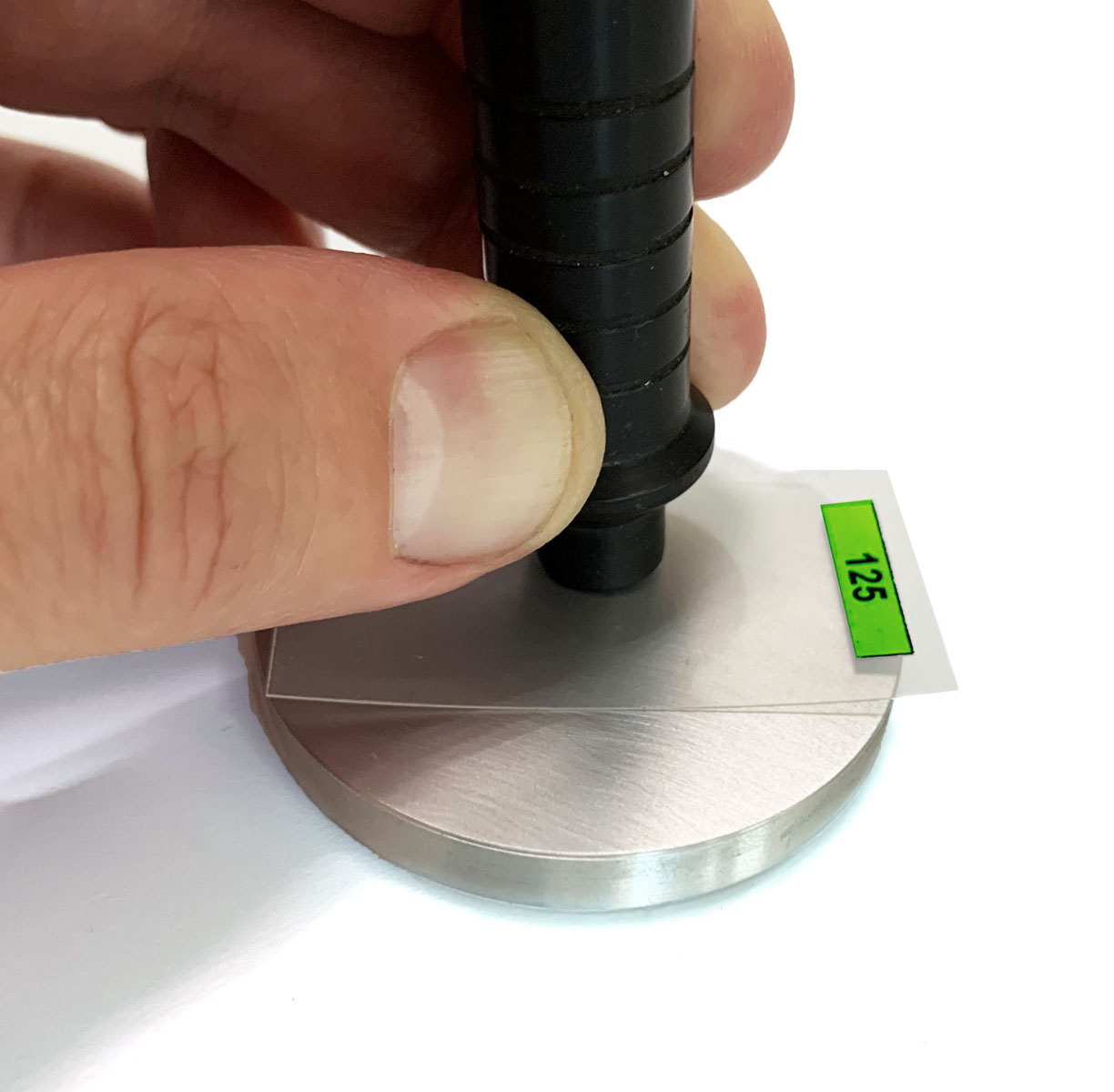

Образцы накладываются на зачищенное от покрытия основание объекта контроля либо же на тестовый образец основания из ферромагнитного или неферромагнитного металла (сплава). Допускается складывать несколько образцов для получения необходимой толщины.
На каждом образце присутствует наклейка с указанием фактического значения толщины. Поставляются поштучно и комплектом с паспортом, упаковываются в zip-пакет.
НАЗНАЧЕНИЕ:
- контроль правильности показаний, настройка и калибровка электронных толщиномеров покрытий
ОСОБЕННОСТИ:
- широкий диапазон толщин
- высокая точность значений
- фактическое значение толщины размещено на образце
- возможно складывать для получения нужной толщины
- простота использования и наглядность полученных результатов
- не требует специальных навыков для применения
- поставляются поштучно и в комплекте
| Основные характеристики | |
| Стандарт | ПРВМ.401743.001 ТУ:2024 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Значения | 10 — 55000 мкм |
| Шероховатость поверхности, не более | — до 0,3 мкм (образцы толщиной до 10 мм) — до 1,6 мкм (образцы толщиной свыше 10 мм) |
| Погрешность измерения | ± 1% фактического значения толщины образца |
| Габаритные размеры, не более | — 30х55 мм (образцы из пленки) — 45х45 мм (пластины) — Ø45мм (цилиндры) |
| Масса, не более | — 0,5 гр (образцы из пленки) — 20 гр (пластины) — 150 гр (цилиндры) |
| Условия эксплуатации | |
| — температура окружающей среды | от +15 до +30 °С |
| — относительная влажность, не более | 20% |
Стандартный комплект поставки:
- образец толщины покрытия
- zip-пакет
- паспорт
Дополнительные опции:
- оформление калибровки
