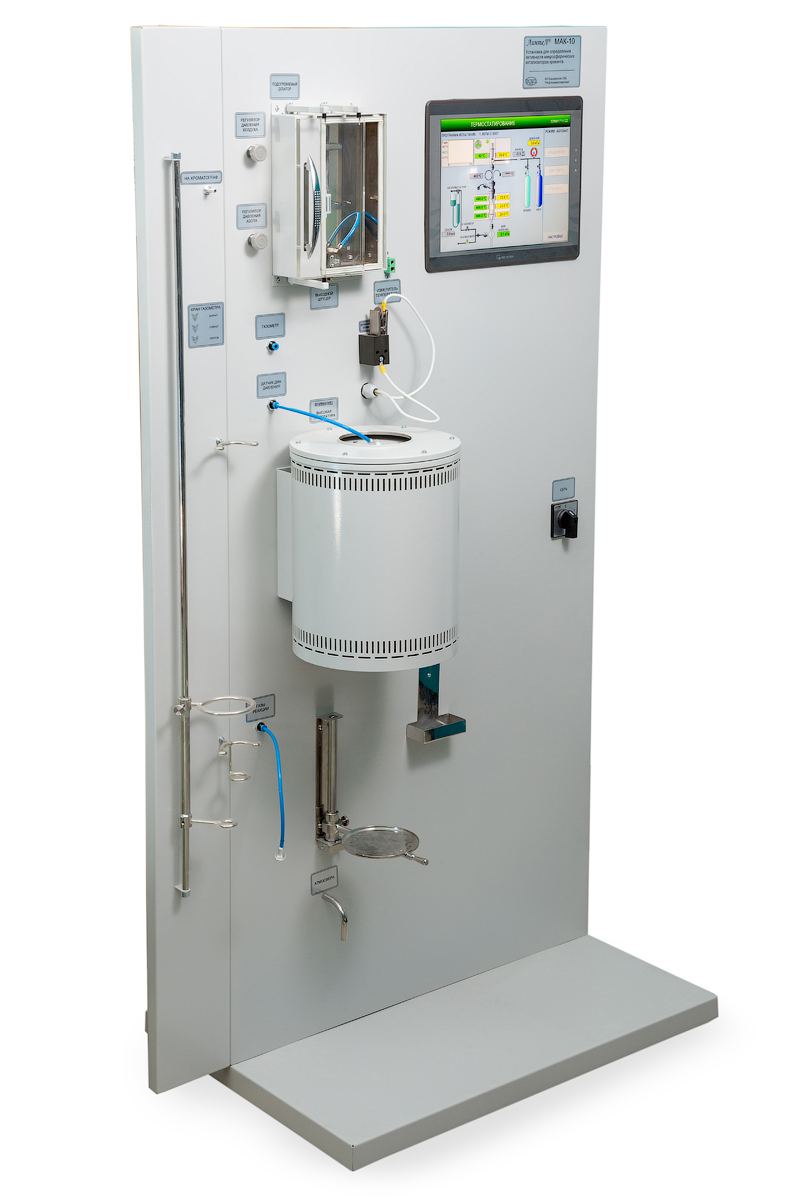

ЛинтеЛ МАК-10 — установка автоматическая для определения активности микросферических катализаторов крекинга
УСТАНОВКА ЛинтеЛ МАК–10 ПРЕДНАЗНАЧЕНА для оценки активности микросферических катализаторов крекинга при малом времени контакта катализатора с сырьем в лабораториях предприятий, производящих и потребляющих катализаторы, а также в НИИ, выполняющих научно-исследовательские работы в области синтеза и технологии производства катализаторов.
Тип испытываемого катализатора | микросферический |
Высота слоя катализатора | до 80 мм |
Объем дозируемого газойля | от 1 до 5 мл |
Время дозирования газойля | от 10 до 240 cек |
Температура в зоне шприца | от 40 до 60 ºС |
Рабочая температура реактора | от 450 до 550 ºС |
Регулирование расхода азота | от 10 до 60 мл/мин |
Рабочее давление азота на входе установки | от 100 до 1000 кПа |
Объём газа, собираемый в газометре | до 800 мл |
Точностные характеристики | |
---|---|
Погрешность дозирования газойля | ± 2% |
Погрешность времени дозирования | ± 1 сек |
Точность поддержания температуры дозатора | ± 5°С |
Градиент температуры в слое катализатора | не более ±1ºС |
Отклонение температуры в слое катализатора от заданной, не более | не более ±1ºС |
Погрешность измерения температуры газойля на выходе капилляра | ± 1ºС |
Стабильность температуры газойля на выходе капилляра | ± 5ºС |
Эксплуатационные характеристики | |
---|---|
Потребляемая пиковая мощность | не более 3500 В·А |
Потребляемая средняя мощность | не более 1000 В·А |
Габаритные размеры установки | 600 х 1000 х 1750 мм (глубина x ширина x высота) |
Масса установки | не более 150 кг |
Температура окружающей среды | от +10 до +35 °C |
Относительная влажность при температуре +25°С | не более 80 % |
Напряжение питания установки | от 198 до 242 В |
Частота напряжения питающей сети | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
Безопасность | |
---|---|
Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 |
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Установка ЛинтеЛ МАК-10 | 1 шт. |
Поверочная вставка | 1 шт. |
Вставка реактора | 1 шт. |
Соединитель силовой | 1 шт. |
Реактор | 2 шт.* |
Приёмник | 2 шт.* |
Газометр | 2 шт.* |
Гайка | 1 шт. |
Воронка газометра | 2 шт.* |
Направляющая втулка шприца | 1 шт. |
Втулка шприца | 1 шт. |
Трамбовка | 1 шт. |
Подставка пыжа | 2 шт. |
Кольцо-фиксатор газометра ø50х58х3мм | 2 шт.* |
Прокладка капилляр-дозатор ø9х3х3мм | 2 шт.* |
Прокладка реактор-вставка ø16х26х3мм | 2 шт.* |
Прокладка ø7х18х3мм | 6 шт.* |
Шприц 5 мл стеклянный | 2 шт.* |
Стакан 1 л Н-1-1000 | 1 шт.* |
Одеяло теплоизоляционное Fiberfrax Durablanket (0,01х0,61х18,3)м (для использования в качестве пыжей) | 1м2* |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
ЛинтеЛ УПСК-10 | Устройство паростабилизации катализатора в атмосфере водяного пара Применяется для паровой деактивации катализаторов крекинга (сферических и микросферических) на основе стандарта ASTM D 4463-96 c целью последующей оценки микроактивности по ASTM D 3907-03 на установке МАК-10 |
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Оборудование | Диапазон | Точность | Назначение | Рекомендуемые СИ |
---|---|---|---|---|
Термометр | от 40 до 60 °С | ±(0,05+0,0005|t|)+ед. посл. разряда | Проверка температуры дозатора | Термометр цифровой ТЦМ 9410/М2 c датчиком ТТЦ-01-180 |
Термометр | от 450 до 550 °С | ±(1.0+0.003*|t|)+ ед. посл. разряда | Проверка температуры катализатора | Термометр цифровой ТЦМ 9410/М2 c датчиком ТТЦ11-600 ТХА(К) ᴓ1,5мм, L400 мм |
Секундомер | от 10 до 240 с | КТ 3 | Проверка дозатора | Секундомер СОСпр-2б-2-000 |
Весы | от 0 до 1 кг | ±0,01 г | Проверка дозатора | Весы OHAUS SPX2202 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
