Оптический рефлектометр Fluke Networks FQM-100-M
Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и...
Загрузка...
по запросу
по запросу
Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным.
Поиск неисправностей и определение расстояния до них в многомодовых кабелях
- Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
- 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
- Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
- Измерение и обнаружение сращиваний с высокими потерями
- Обнаружение точки окончания оптоволокна
- Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
- Выявление активных оптических сигналов перед началом процесса тестирования
- Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
- Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
- Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
- Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается
- Съемный адаптер SC легко очищается
- Доступность дополнительных сменных адаптеров LC, ST и FT
- Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
- Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м
Технические характеристики Fluke Networks FQM-100-M:
| Fiber QuickMap | |
|---|---|
| Рабочая температура с батареей | 0ºC – 50ºC |
| Диапазон температур хранения | -20ºC – 60ºC |
| Относительная рабочая влажность (без конденсации) | 95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC |
| Вибрация | Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2 |
| Ударная нагрузка | Испытание методом падения с высоты 1 метра |
| Высота над уровнем моря | 3000 м |
| Электромагнитная совместимость | RU 61326-1: 2004 |
| Тип батареек | 2 щелочные батареи типа AA (без зарядного устройства) |
| Время работы от батарей | Тестирований (типичное количество): 1500 |
| О безопасности лазера | Класс 1 CDRH, соответствие стандарту EN 60825-2 |
| Тип ЖК-монитора | С черно-белой подсветкой (сегменты) |
| Индекс диапазона преломлени | 1,45 до 1,5 (фабричная настройка по умолчанию 1,496) |
| Автоотключение | Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой. |
| Фабричный интервал калибровки | Отсутствует |
| Выходная длина волн | 850 нм ± 10 нм |
| Классификация лазера | Класс 1 CDRH, соответствие стандарту EN 60825-2 |
| Динамический диапазон | >11 дБ |
| Максимальное расстояние | 1500 метров или 4921 футов |
| Максимальное количество показываемых неисправностей | 9 |
| Точность расстояния (0 м — 1500 м или 0 футов — 4921 футов) | ± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2 |
| Скорость тестирования | обычно < 6 секунд |
| Разъём | Сменный адаптер SC, который можно чистить, полировка класса UPC |
| Типы протестированного оптоволокна | 50/125 мкм или 62,5/125 мкм для многомодовых соединений |
| Обнаружение неисправностей, связанных с отражением3 | Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ) |
| Точность отражающей способности4 | ± 4 дБ |
| Максимальный показатель отражающей способности | -20 дБ |
| Обнаружение неисправностей, связанных с потерями5 | Пороговое значение по умолчанию: 0,70 дБ (пользователь может выбирать значения от 0,5 дБ до 6,1 дБ с шагом в 0,2 дБ) |
| Качество межпанельных соединителей | Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов. |
| Обнаружение работающего волокна | Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ. |

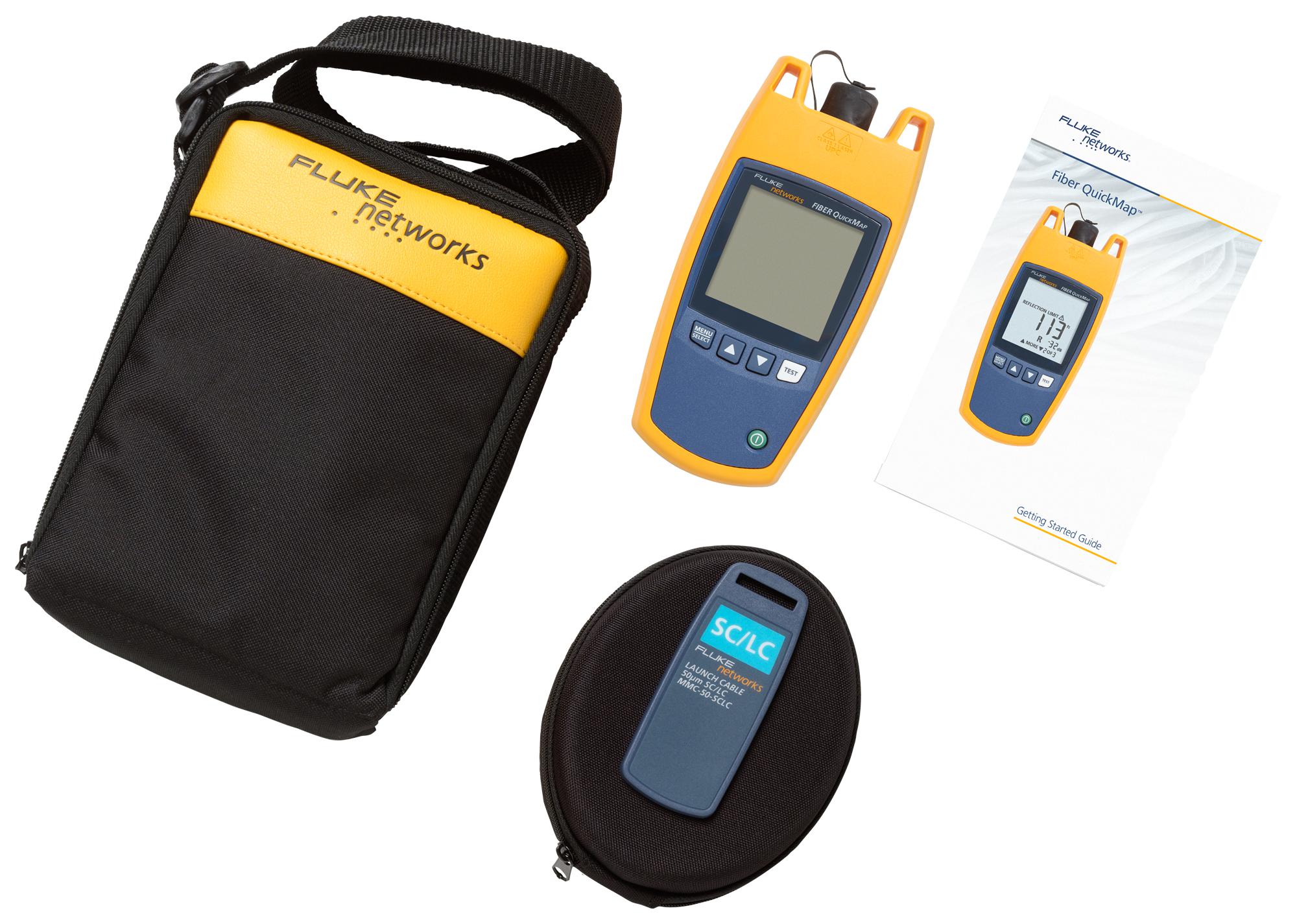

Комплект поставки Fluke Networks FQM-100-M:
- Устройство выявления неисправностей в многомодовом оптоволокне
- Привинчивающийся сменный адаптер SC
- Коммутационный кабель UPC-UPC длиной 2 м
- Сумка
- Краткое справочное руководство на 4 языках (руководства на 9 языках доступны онлайн)
- Инструкция по технике безопасности
- Батареи
- Измеритель оптической мощности SimpliFiber Pro
- Адаптер SC
