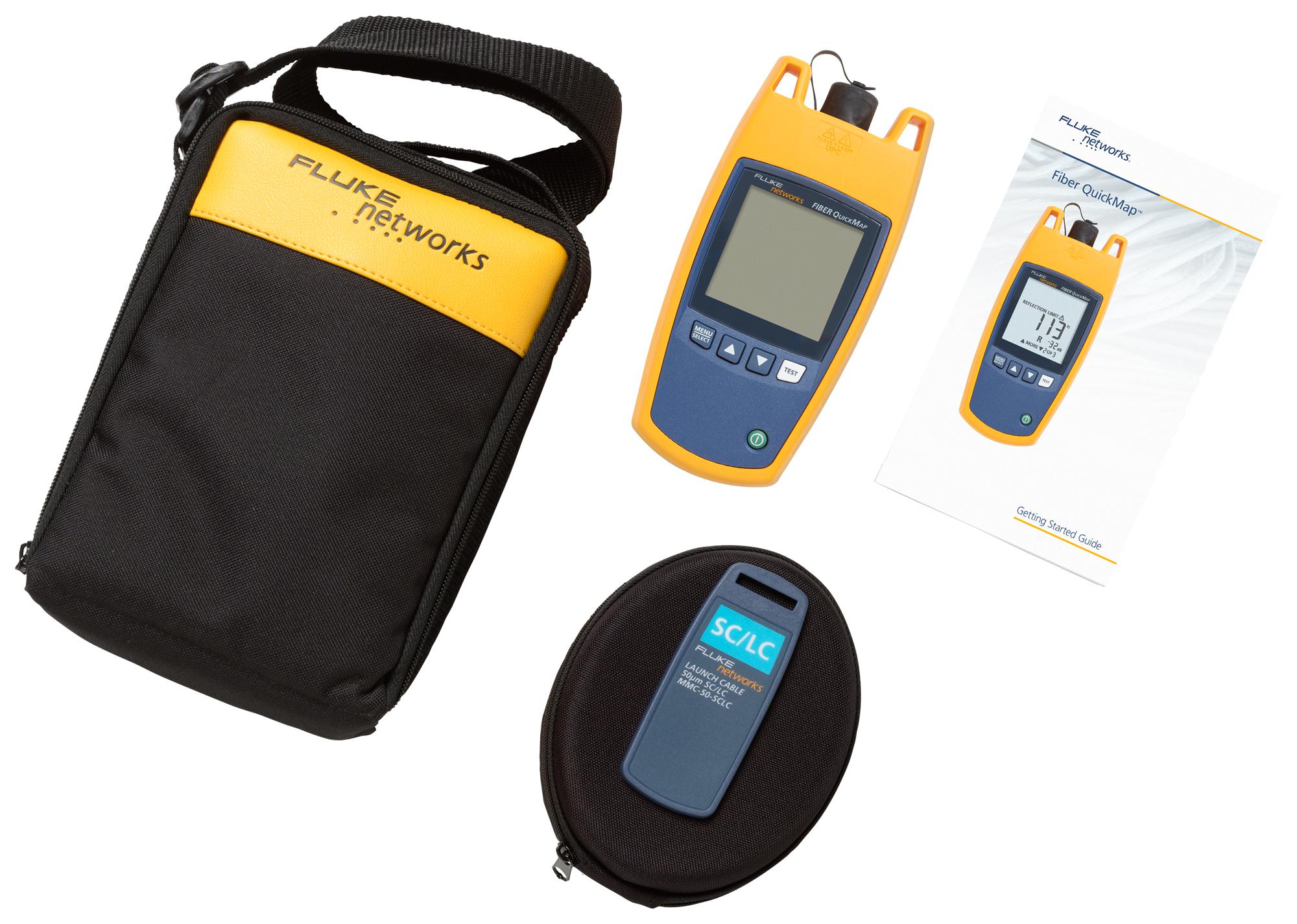

Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным.
Fiber QuickMap | |
---|---|
Рабочая температура с батареей | 0ºC – 50ºC |
Диапазон температур хранения | -20ºC – 60ºC |
Относительная рабочая влажность (без конденсации) | 95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC |
Вибрация | Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2 |
Ударная нагрузка | Испытание методом падения с высоты 1 метра |
Высота над уровнем моря | 3000 м |
Электромагнитная совместимость | RU 61326-1: 2004 |
Тип батареек | 2 щелочные батареи типа AA (без зарядного устройства) |
Время работы от батарей | Тестирований (типичное количество): 1500 |
О безопасности лазера | Класс 1 CDRH, соответствие стандарту EN 60825-2 |
Тип ЖК-монитора | С черно-белой подсветкой (сегменты) |
Индекс диапазона преломлени | 1,45 до 1,5 (фабричная настройка по умолчанию 1,496) |
Автоотключение | Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой. |
Фабричный интервал калибровки | Отсутствует |
Выходная длина волн | 850 нм ± 10 нм |
Классификация лазера | Класс 1 CDRH, соответствие стандарту EN 60825-2 |
Динамический диапазон | >11 дБ |
Максимальное расстояние | 1500 метров или 4921 футов |
Максимальное количество показываемых неисправностей | 9 |
Точность расстояния (0 м — 1500 м или 0 футов — 4921 футов) | ± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2 |
Скорость тестирования | обычно < 6 секунд |
Разъём | Сменный адаптер SC, который можно чистить, полировка класса UPC |
Типы протестированного оптоволокна | 50/125 мкм или 62,5/125 мкм для многомодовых соединений |
Обнаружение неисправностей, связанных с отражением3 | Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ) |
Точность отражающей способности4 | ± 4 дБ |
Максимальный показатель отражающей способности | -20 дБ |
Обнаружение неисправностей, связанных с потерями5 | Пороговое значение по умолчанию: 0,70 дБ (пользователь может выбирать значения от 0,5 дБ до 6,1 дБ с шагом в 0,2 дБ) |
Качество межпанельных соединителей | Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов. |
Обнаружение работающего волокна | Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ. |
