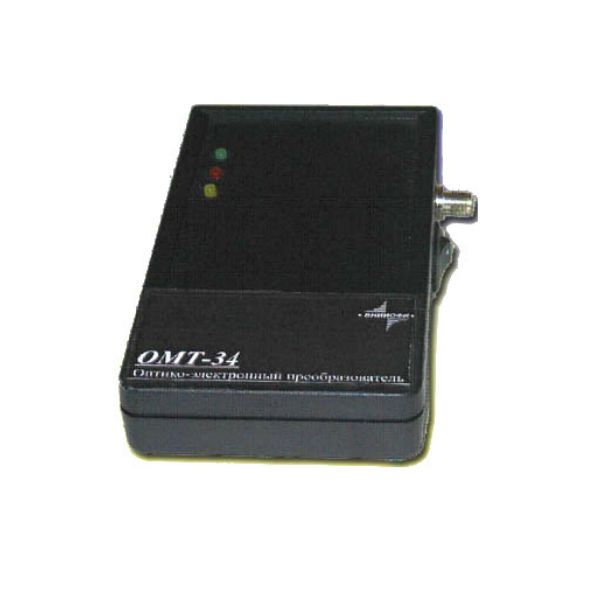

Оптико-электронные преобразователь на основе InGaAs pin фотодиодов предназначен для преобразования оптического сигнала в электрический и оптимизированы для сигналов:
STM-8/STS-24 (SDH/SONET — 1,25 Гб/c) но может также успешно использоваться для преобразования аналогового сигнала.
Оптико-электронные преобразователи обладают высоким коэффициентом усиления с автоматическим регулированием уровня усиления и дифференциальным выходом. Время работы от аккумуляторов 6 часов.
Параметр
|
Условия
|
Мин.
|
Тип.
|
Макс.
|
Коэффициент преобразования
|
—
|
1,8 В/мВт
|
2,5 В/мВт
|
—
|
Чувствительность
|
STM-8;
Pош=10-12; λ=1,55 мкм |
—
|
-28 дБм
|
-26 дБм
|
Рабочий спектральный диапазон
|
—
|
1000 нм
|
—
|
1650 нм
|
Удельная мощность, эквивалентная шуму
|
Для частоты 938 МГц;
λ=1,55 мкм |
—
|
7 пВт/Гц1/2
|
10 пВт/Гц1/2
|
Нижняя частота отсечки
|
λ=1,55 мкм;
Pвх=-30 дБм; -3дБ |
—
|
1 МГц
|
—
|
Полоса пропускания
|
λ=1,55 мкм;
Pвх=-30 дБм; -3дБ |
80 МГц
|
1000 МГц
|
—
|
Выходной импеданс
|
—
|
40 Ом
|
50 Ом
|
60 Ом
|
Габариты
|
—
|
195мм×62мм×22мм
|
