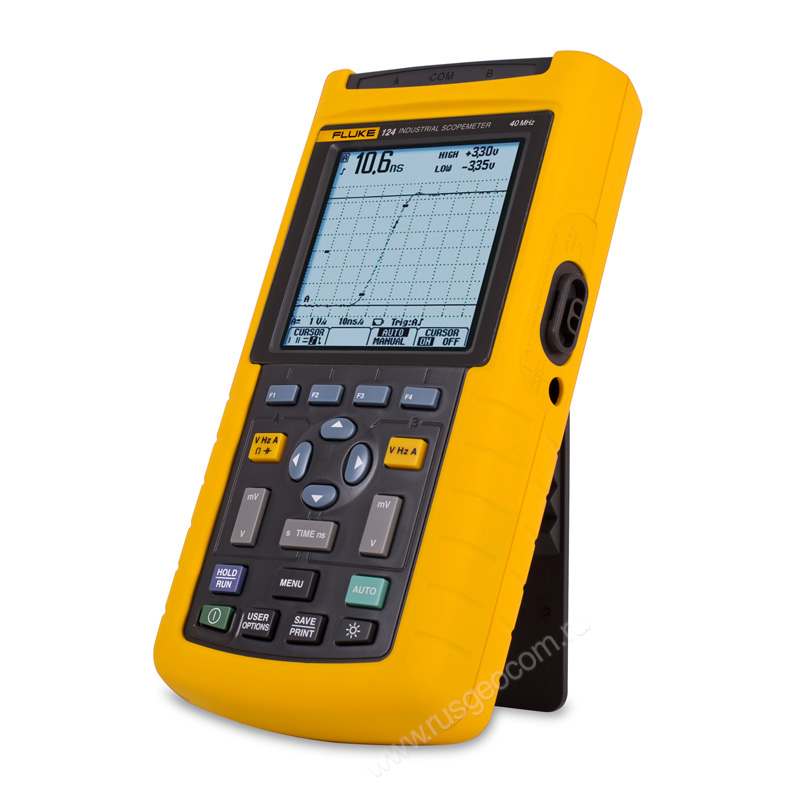

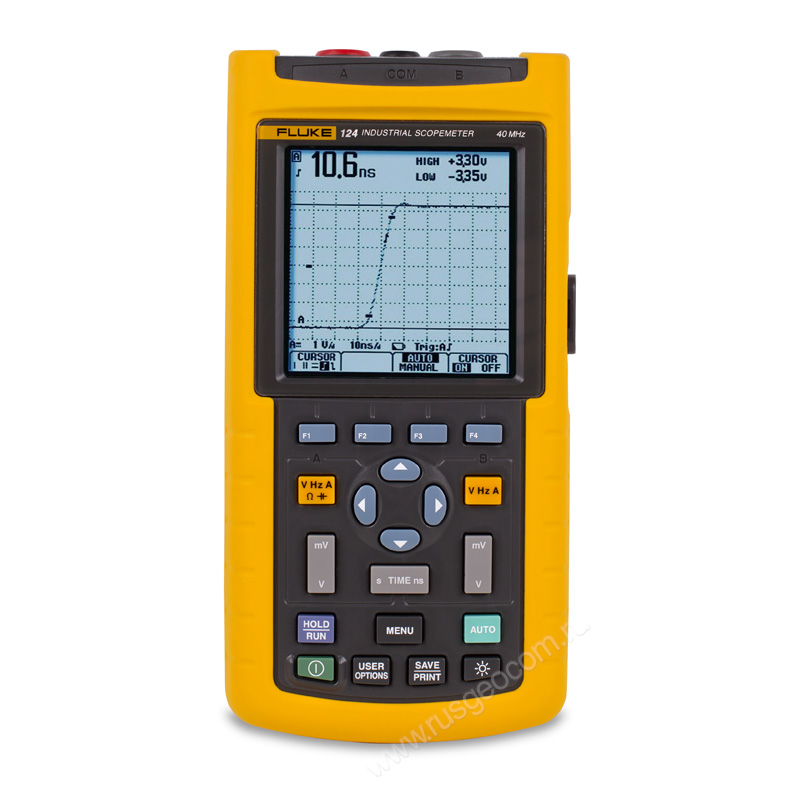

Осциллограф Fluke 124
Загрузка...
Fluke 124 представляет собой комбинированный многофункциональный осциллограф с электронным регистратором, позволяющим осуществлять непрерывную запись результатов измерений. Тестирование может производиться как разово, так в течение определенного периода времени. Сохранение и обработка полученных данных доступна посредством встроенных функций, а также при подключении Fluke 124 к ПК.
С помощью этого осциллографа может выполняться комплексная диагностика и отладка любой промышленной электроники, включая вычислительную технику и силовые приводы. Осциллограф Fluke 124 позволяет определять параметры самых сложных электронных устройств за один прием- с помощью технологии «подключайся и смотри». Наличие 2 автономных каналов с индивидуальными цифровыми преобразователями позволяют синхронно отслеживать причины и последствия возникновения неполадок в режиме реального времени.
Помимо идентификации электронного сигнала любой сложности и определения его комплексной характеристики Fluke 124 способен измерять параметры переменного и постоянного тока, выявлять неисправности конденсаторов и диодов, а также производить испытания цепи «на обрыв». Прибор воспринимает 33 гармоники, что позволяет выявлять практически любые дефекты в условиях нелинейных нагрузок и в диапазоне всех практически используемых частот. При исследовании силовых цепей и агрегатов доступны прямые измерения любых видов мощностей: полной, реактивной и кажущейся. Автоматически вычисляется и коэффициент мощности.
Осциллограф Fluke 124 оснащен широкоформатным дисплеем с подсветкой и скомпонован в прочном удобной формы. Диапазон рабочих температур 0-45°С. Габариты прибора 232х115х50мм, вес 1,2 кг.
Характерные особенности:
- Возможность совместной работы с ПК, путем присоединения его через оптоэлектронный помехозащищенный интерфейс.
- Питание прибора осуществляется как от аккумулятора, так и от сети.
- Автоматическое распознавание сигнала, настройка режима и запуск осциллографа.
- Высокая автономность прибора — до 7 часов беспрерывной работы.
- Наличие в комплекте специального щупа для работы с высокочастотными сигналами.
| Fluke 124 | |
|---|---|
| Диапазон осциллографа | 40 MHz |
| Двухканальный True-RMS-метер | Vdc, Vac, Vac+Vdc, Ohms,неразрывность, Diode тестирование Current, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект |
| TrendPlot — регистрация | Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времени Актуальная демострация, MIN, MAX и AVG чтение. |
| Курсоры | ΔT, 1/ΔT, V, ΔV, время подъема и падения |
| Максимальная частота выборки реального времени | 25 MS/s |
| Эквивалентная дискретизация | 1,25 Гвыб/с |
| Входы и цифровые преобразователи | 2 |
| Основное достигнутое время | 20 ns — 1 min/div |
| Чувствительность на входах | 5 mV — 500 V/div |
| Типы запуска | Cоединение и обзор™, свободный пробег, Одиночный выстрел, Присоединение, Видео, Внешний |
| Регистрация помех | 40 ns |
| Измерения осцилоскопом | Автоматические измерения: 26 наименований |
| Максимальная рекордная длина | 512 min/max pts за ввод |
| Память | 20 экранов и сборок |
| Требования к окружающей среде | |
| Рабочая температура | 0 ºC до 50 ºC |
| Температура хранения | -20 °C до +60 °C |
| Высота над уровнем моря при эксплуатации | 3,000 m |
| Электрический стандарт безопасности | |
| Электрическая безопасность | 600V CAT III (EN61010-1) |
| Механические и общие характеристики | |
| Размер | 232 x 115 x 50 mm |
| Вес | 1,2 кг |
| Гарантия | 3 годовая часть и работа (один год аксессуары) |
| Время работы батареи | 7 часовое использование NiMH |
| RS232/USB-интерфейс | Оптический изолятер через оптиональный PM9080/OC4USB для подсоединения к принтеру и к PC |
Стандартная комплектация:
- AC120 зажим крокодила,
- BB120 защитное устройство,
- BNC адаптер,
- брошюра для произведения запуска,
- PM 8907 заряжаемые батареи/сетевой адаптер,
- STL120 комплект экранированных измерительных проводов,
- руководство пользователю (на компакт диске),
- руководство по эксплуатации (на компакт-диске),
- VPS40 датчик напряжения 40 MГц, 10:1.
