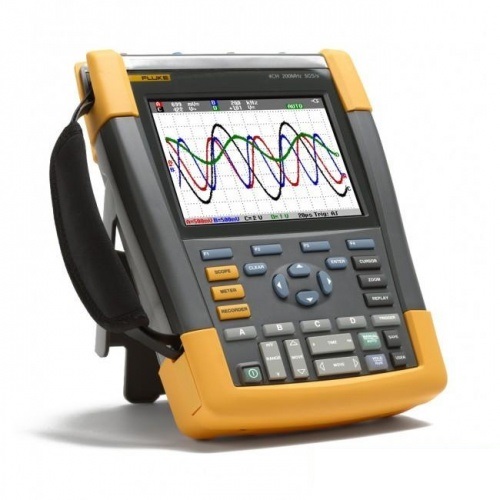

Осциллограф Fluke 190-062-III
Осциллограф Fluke 190-062-III - мощное мобильное средство для оперативной полевой диагностики электротехнического и электронного оборудования, систем промышленного и коммерческого назначения...
Загрузка...
522400 руб.RUB
Осциллограф Fluke 190-062-III — мощное мобильное средство для оперативной полевой диагностики электротехнического и электронного оборудования, систем промышленного и коммерческого назначения непосредственно в местах стационарного размещения. С помощью прибора можно контролировать и анализировать форму сложных сигналов по двум каналам одновременно в широком диапазоне напряжений и в полосе частот 60 МГц, а также выполнять измерения в режиме мультиметра без применения дополнительных приборов.
Среди всех моделей 190-серии третьего поколения Fluke 190-062-III — наиболее доступное решение, которое, по сравнению со старыми версиями, обладает расширенным функционалом и улучшенной благодаря переработанному интерфейсу и увеличенному дисплею визуализацией.
Промышленная диагностика
Прибор разработан для применения в жестких условиях, выполнен в высокопрочном корпусе и соответствует наивысшей категории электрозащиты CAT III 1000 В/CAT IV 600 В. Изолированные «плавающие» входы с отдельным заземлением обеспечивают независимость измерений по каждому каналу осциллографа Fluke 190-062-III, исключая вероятность замыкания и минимизируя влияние блуждающих токов в системах с несколькими опорными потенциалами.
Регулируемая входная чувствительность и наличие в комплекте высокопрочных осциллографических датчиков 100:1 позволяют работать с сигналами в широком диапазоне амплитуд – от милливольт до 1000 В. Функция удержания и воспроизведения последних 100 снимков с экрана, которые захватываются автоматически с записью событий, вызвавших запуск развертки, упрощает отслеживание перемежающихся сигналов.
Функциональные особенности Fluke 190-062-III
- Режим Connect-and-View автоматически задает параметры развертки и запуска, что упрощает работу с неизвестными сигналами и ускоряет проверку сложных систем.
- Встроенный мультиметр обеспечивает повышенную точность при определении величины напряжения по сравнению с 4-канальными моделями и, помимо измерения силы тока и температуры с использованием подключаемых к осциллографу Fluke датчиков, дополнительно позволяет контролировать сопротивление, производить тестирование диодов и прозвонку цепей.
- Функция регистратора может использоваться как в режиме скопметра, так и мультиметра для выявления проблем при долговременных испытаниях.
- Набор функций для автоматических измерений, вычислений и анализа, включая FFT, дает возможность фиксировать редкие сбои и диагностировать их причины.
Технические характеристики осциллограф Fluke 190-062-III:
| Fluke 190-062-III | |
|---|---|
| Вертикальное отклонение | |
| Кол-во каналов | 2 |
| Полоса пропускания | 60 МГц |
| Время нарастания импульса | 5.8 нс |
| Количество входов осциллографа | 2 входных канала плюс внешний запуск развертки |
| Архитектура каналов | все входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации |
| Чувствительность входа | с датчиком 10:1, от 20 мВ до 1000 В/дел. c датчиком 100:1, от 200 мВ до 10 кВ/дел. прямой (1:1), от 2 мВ до 100 В/дел. |
| Ограничитель полосы пропускания | 20 МГц и 10 кГц |
| Полярность | нормальная, инвертированная, переменная |
| Номинальное входное напряжение | CAT III 1000 В / CAT IV 600 В |
| Вертикальное разрешение | 8 бит |
| Точность от 4 с до 10 мкс | 5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов) 2 мВ/дел, ± (1,5% + 10 отсчетов) |
| Полное входное сопротивление | 1 МОм (± 1%) // 15 пФ (± 2,25 пФ) |
| Горизонтальное отклонение | |
| Максимальная частота выборки в реальном времени (одновременная) | 625 Мвыб./с для каждого канала |
| Длина записи | до 10000 точек на канал |
| Масштаб по оси времени | от 10 нс до 4 с на деление временная развертка в последовательности 1-2-4 более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. «Режим регистратора») |
| Максимальная длина записи | 10000 точек на канал в режиме осциллографа 30000 точек на канал в режиме ScopeRecord™ Roll (см. «Режим регистратора») |
| Точность синхронизации | (0,01 % от показаний + 1 пиксел) |
| Регистрация импульсных помех | обнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел) |
| Дисплей и сбор данных | |
| Дисплей | 133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой |
| Режимы отображения | любая комбинация каналов; ср. вкл./выкл., повтор |
| Видимая ширина экрана | 12 делений по горизонтали в режиме осциллографа |
| Режимы digital persistence («цифровое послесвечение») | выкл./коротк./сред./длин./беск. и режим огибающей |
| Математические операции с осциллограммами | одна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа |
| Регистрация осциллограммы, режимы | нормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор |
| Запуск развертки и задержка | |
| Источник | вход A, B или внешний (через вход мультиметра) |
| Режимы | автоматический, фронтальный, ширина импульса, N-цикл, внешний (190-xx2) |
| «Connect-and-view»™ | расширенный автоматический запуск развертки автоматически настраивает и подстраивает запуск, развертку, и амплитуду. Автоматически показывает стабильные осциллограммы сложных и динамических сигналов, таких как сигналы на приводах двигателей и сигналы управления. Может быть отключен. |
| Запуск развертки по длительности импульса (на канале A) | длительность импульса по времени позволяет выполнять запуск развертки <t,>t, =t, ≠ t, где t выбирается с минимальным шагом 0,01 деления или 50 нс</t,> |
| Задержка по времени | 1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки |
| Запуск развертки на цикле N | запуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99 |
| Автоматическое сохранение 100 изображений на экране | |
| В режиме осциллографа прибор всегда запоминает последние 100 экранов — пользовательской настройки не требуется, при обнаружении аномалии можно нажать кнопку REPLAY для просмотра полной последовательности экранов события снова и снова, прибор может быть настроен на запуск развертки по импульсной помехе или по перемежающимся аномалиям и будет работать в режиме ожидания с регистрацией 100 указанных событий | |
| Повтор | руководство по непрерывному воспроизведению, показывает записанные 100 экранов как анимацию в реальном времени или с ручным управлением, каждый экран имеет временную метку и метку даты |
| Хранение для повторного показа | два набора по 100 экранов каждый могут быть сохранены независимо для показа и анализа в дальнейшем, прямое сохранение дополнительных наборов на внешней флэш-памяти через порт USB-хост |
| Анализ частотного спектра БПФ | |
| Показывает частотный спектр осциллограммы с помощью быстрого преобразования Фурье | |
| Окно | автоматическое, окно Хэмминга, окно Хэннинга или нет |
| Автоматическое окно | производит цифровое преобразование зарегистрированной осциллограммы для получения оптимального частотного разрешения после использования БПФ |
| Вертикальная шкала | линейная/логарифмическая (в вольтах или амперах) |
| Ось частоты | диапазон частоты автоматически устанавливается как функция диапазона временной развертки осциллографа |
| Сравнение осциллограмм и проверки на соответствие шаблону | |
| Сравнение осциллограмм | обеспечивает сохранение и показ эталонной осциллограммы для визуального сравнения с новыми зарегистрированными осциллограммами, эталон формируется на основе из зарегистрированной осциллограммы и может быть изменен в осциллографе |
| Режим проверки «Годен – Не годен» | в режиме сравнения осциллограмм осциллограф может быть настроен на сохранение только совпадающих («Pass») или не совпадающих («Fail») осциллограмм в памяти для воспроизведения и последующего анализа |
| Автоматические измерения в режиме осциллографа | |
| В пост.т., В перем. т. (среднеквадратичное значение), В перем.+пост.т., В пик макс. В пик мин., В пик-пик, A перем т., A пост.т., A перем.+пост.т., частота (Гц), время нарастания (с помощью курсоров), время спада (с помощью курсоров),коэффициент мощности (PF), Вт, ВА, ВА реакт., фаза (между любыми 2 входами), ширина импульса (+/-), рабочий цикл (+/-), температура °C, температура °F (не для Японии), дБВ, дБм в 50 I и 600 I, ВШИМ перем.т. и ВШИМ(перем.+ пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях, отн. В/Гц (только 190-xx2) | |
| Расширенные функции мощности и электроприводов | отн. В/Гц , коэффициент мощности (PF), Вт, ВА, ВА реакт., ВPWMперем.т. и ВPWM (прем.+пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях |
| Измерения с помощью курсоров | |
| Источник | на любой входной осциллограмме или на осциллограмме, полученной в результате математических вычислений (за искл. режима. X-Y) |
| Две горизонтальные линии | напряжение на курсоре 1 и на курсоре 2, напряжение между курсорами |
| Две вертикальные линии | время между курсорами, 1/T между курсорами (Гц), напряжение между маркерами, время нарастания с помощью маркеров, время спада с помощью маркеров; Вrms между курсорами, Вт между курсорами |
| Одна вертикальная линия | Мин-макс. и средн. напряжение в положении курсора, частота и среднеквадратичное значение отдельной частотной составляющей после применения БПФ |
| Zoom (Масштабирование) | от полного повторного просмотра записи до уровня точки на каждом уровне записи |
| Режимы мультиметра | |
| Входы прибора | через 4-мм вилку «banana» с продольными подпружинивающими контактами, полностью изолированные от входов осциллографа и заземления осциллографа |
| Количество показаний | одно в каждый момент времени |
| Максимальное разрешение | максимальное значение на дисплее 5000 |
| Полное входное сопротивление | 1 МОм ± 1 % // 14 пФ ± 1 пФ |
| Дополнительные функции мультиметра | автоматический/ручной выбор диапазона, относительные измерения (нулевой эталон), регистрация TrendPlot™ |
| указанная погрешность действительна только в температурном диапазоне 18°C – 28°C добавить 10% от указанной погрешности на каждый °C ниже 18°C или выше 28°C |
|
| Напряжение | |
| Основная погрешность по постоянному току | ±(0,5 % + 6 ед.мл.разр.) |
| Основная погрешность по напряжению перем. т.(среднеквадратичное значение) от 15 Гц до 60 Гц от 60 Гц до 1 кГц от 60 Гц до 20 кГц |
±(1 % + 10 ед.мл.разр.) ±(2,5 % + 15 ед.мл.разр.) — |
| Основная погрешность по напряжению перем.+пост.т. от 15 Гц до 60 Гц от 60 Гц до 1 кГц от 60 Гц до 20 кГц |
±(1 % + 10 ед.мл.разр.) ±(2,5 % + 15 ед.мл.разр.) — |
| Диапазоны вольтметра | 40 мВ, 5 В, 50 В, 500 В, 100 В |
| Сопротивление | |
| Диапазоны | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
| Погрешность | ±(0,6 % + 5 ед.мл.разр.) |
| Прочие функции мультиметра | |
| Проверка целостности | звуковой сигнал при < 50 Ом (± 30 Ом) |
| Проверка диодов | до 2,8 В |
| Сила тока (A) | пост., перем., пост+перем.т. с помощью токоизмерительных клещей, приобретаемых отдельно, или токового шунта коэффициенты масштабирования: 100 мВ/А; 1 В/А – 100 В/А; 400 мВ/А |
| Температура | при помощи дополнительных принадлежностей цена деления шкалы 1 мВ/°C или 1 мВ/°F |
| Режимы регистратора | |
| Режим сохранения двух или нескольких осциллограмм с использованием памяти большой емкости | |
| Источник и отображение | вход A, вход B, двойной выборка из всех каналов одновременно |
| Объем памяти | 30000 точек данных, каждая содержит минимум и максимум |
| Диапазон мин./макс. | мин. и макс. значения создаются в точках, измеренных с высокой частотой выборки, обеспечивая регистрацию и отображение всплесков сигнала |
| Режимы регистрации | развертка с однократным запуском, постоянная, начало по внешнему сигналу запуска развертки, остановка по внешнему сигналу запуска развертки |
| Остановка по сигналу | режим ScopeRecord может быть остановлен отдельным триггерным событием или прерыванием повторяющегося сигнала запуска по любому из входных каналов (по внешнему сигналу на серии 190-XX2)и |
| Горизонтальная шкала | отметка времени от начала записи, текущее время суток |
| Масштабирование | от полного повторного просмотра записи до уровня точки на каждом уровне записи |
| Память | 2 осциллограммы многоканального ScopeRecord могут быть сохранены во внутренней памяти для дальнейшего показа и анализа |
| Частота выборки и продолжительность регистрации в режиме ScopeRecord™ Roll | |
| Масштаб по оси времени | от 4 мс/деление до 2 мин/деление |
| Продолжительность записи | 4.8 с ~ 40 ч |
| Время/деление в режиме просмотр всех | 0,4 с/дел ~ 4 ч/дел |
| Регистрация импульсных помех | 8 нс |
| Частота выборки | 125 Мвыб/с |
| Разрешение | 160 мс ~ 4,8 с |
| Регистрация Trendplot™ | |
| Многоканальный электронный безбумажный регистратор. Графически представляет, сохраняет и показывает результаты четырех измерений или показаний мультиметра | |
| Источник и отображение | любая комбинация измерений осциллографа с любого из входных каналов или мультиметра (2-канальные приборы) |
| Объем памяти | 19200 точек на измерение, каждая зарегистрированная точка содержит максимальное, минимальное и среднее значение, плюс метку даты и времени |
| Диапазоны | стандартный вид 5 с/дел. – 30 мин/дел. в режиме просмотра всех: 5 мин/дел. – 48 ч/дел. (обзор всей записи) |
| Продолжительность регистрации | до 22 дней, с разрешением 102 с |
| Режим регистрации | непрерывная регистрация от 5 с/дел. c автоматической компрессией |
| Скорость измерения | 3 автоматических измерения в секунду или более |
| Горизонтальная шкала | отметка времени от начала записи, текущее время суток |
| Масштабирование | до 64x уменьшение для обзора всей записи, увеличение до 10 крат для просмотра деталей |
| Память | 2 осциллограммы многоканального регистратора TrendPlot могут быть сохранены во внутренней памяти для дальнейшего отображения и анализа |
| Измерения с указателями — все режимы регистрации | |
| Источник | любая осциллограмма в режиме отображения осциллограммы (Scope, ScopeRecord или TrendPlot) |
| Две вертикальные линии | с помощью курсоров можно идентифицировать минимальное, максимальное или среднее значение в любой точке записи, с временем между курсорами, временем от начала или абсолютным временем |
| Общие характеристики | |
| Диапазон входного напряжения | |
| Указанное максимальное плавающее напряжение | CAT III 1000 В/CAT IV 600 В (максимальное напряжение между любыми контактами и потенциалом земли) |
| Входное напряжение на щупах VPS410 | CAT III 1000 В/CAT IV 600 В (максимальное напряжение между 10:1 наконечником щупа и опорным выводом) |
| Входное напряжение на щупах VPS510 | CAT III 300 В (максимальное напряжение между 10:1 наконечником щупа и опорным выводом) |
| Максимальное входное напряжение | BNC CAT IV 300 В (максимальное напряжение непосредственно на входе BNC) |
| Макс. напряжение на входе прибора | CAT III 1000 В/CAT IV 600 В (безопасные штекеры) |
| Сохранение и чтение памяти | |
| Ячейки памяти (внутренней) | память 30 осциллограмм, плюс память 10 регистраций, плюс память 9 экранных копий |
| 30 ячеек памяти для осциллограмм | сохраняет данные осциллограмм (2 или 4 кривых в каждой) плюс копию экрана, плюс соответствующие настройки |
| 10 ячеек памяти для регистраций | каждая может содержать: 100 последовательностей экранных повторов, запись в роликовом режиме ScopeRecord (2 или 4 трассы) или запись TrendPlot до 4 измерений. |
| Внешнее хранилище данных | на ПК с помощью программного обеспечения FlukeView ™ -2 или прямое сохранение на внешнем флэш-накопителе (максимум 32 ГБ) через USB-хост порт |
| Копии экрана | на ПК с помощью программного обеспечения FlukeView ™ -2 или во внутренней памяти ( в приборе) с возможностью копирования на флэш-накопитель как файл .BMP, через USB-хост порт |
| Энергозависимость | сохранение нестабильности выполняется в энергонезависимой флэш-памяти, и все данные защищены, независимо от состояния батареи или питания |
| Часы реального времени | обеспечивают метку даты и времени для регистрации ScopeRecord, для последовательности из 100 экранов и для регистраций TrendPlot |
| Корпус | |
| Конструкция | встроенный ударопрочный с встроенным защитным футляром, ремень для подвешивания и ремень для переноски включены в стандартную комплектацию, возможно использование замка Kensington для фиксации прибора |
| Защита от пыли и брызг | IP51 по IEC529 |
| Защита от ударов и вибрации | ударопрочность: 30 g, вибрация: 3 g в соответствии с MIL-PRF-28800F класса 2 |
| Размер дисплея LCD | 133 x 90 мм |
| Разрешение | 1120 x 765 пикселов |
| Регулировка контрастности и яркости | регулируется пользователем, с компенсацией температуры до 300 кд/м2 |
| Питание | |
| Сетевое питание | универсальный сетевой адаптер / зарядное устройство BC190 / 830 в комплекте, со съемными двухпроводными шнурами питания от 100 до 240 В переменного тока, ± 10%, 50-60 Гц |
| Питание от батарей | перезаряжаемый Li-Ion аккумулятор в комплекте, батарея заменяется через легко доступную крышку отсека на тыльной стороне прибора |
| Тип аккумулятора (в комплекте) | BP290: 10.8 В, 2500 мАч опция BP291 (5000 мАч) |
| Индикатор заряда батареи | аккумулятор имеет встроенный индикатор для использования с внешним зарядным устройством рядом с индикатором статуса аккумулятора на экране прибора |
| Время работы от аккумулятора (с низкой подсветкой) | до 3,5 часов с BP290 (в комплекте) до 7 часов с BP291 (опция) |
| Время заряда аккумулятора | 2½ часов для BP290; 5 часов для BP291 (опция) |
| Функции экономии заряда аккумулятора | автоотключение с регулируемым временем автоотключение дисплея с регулируемым временем; индикатор аккумулятора на экране |
| Безопасность | |
| Соответствие | EN61010-1, уровень загрязнений 2 IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V |
| Условия эксплуатации | |
| Рабочая температура | |
| Разрядка аккумулятора | от 0°C до 40°C (от 32°F до 104°F) |
| Зарядка аккумулятора | от 0°C до 40°C (от 32°F до 104°F) |
| Температура хранения | от -20°C до 60°C (от -4°F до 140°F) |
| Влажность | 0 °C до 10 °C (32 °F до 50 °F): без конденсации 10°C до 30°C (50°F до 86°F): 95% (±5 %) 30°C до 40°C (86°F до 104°F): 75% (±5 %) 40°C до 50°C (104°F до 122°F): 45% (±5 %) |
| Максимальная высота над уровнем моря | до 2000 м для CAT IV 600 В, CAT III 1000 В до 4000 м для CAT IV 300 В, CAT III 600 В, CAT II 1000 В |
| Максимальная высота хранения | 12 км |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1: промышленный; CISPR 11: группа 1, класс A; Корея (KCC): оборудование класса A (промышленное вещательное и коммуникационное оборудование); США (FCC): 47 CFR 15, подраздел C. |
| Интерфейсы | 2 USB-порта, порты полностью изолированы от плавающих измерительных цепей, порт USB-хост служит для непосредственного подключения внешней флэш-памяти (до 32 ГБ) для сохранения данных осциллограмм полных наборов данных, включающих данные и настройки, настройки прибора и копии экрана, качестве альтернативы, этот порт USB-A можно использовать для подключения адаптера WiFi для беспроводного подключения к ПК, предусмотрен мини-USB-B, который позволяет подключаться к ПК для дистанционного управления и передачи данных под управлением ПК с помощью FlukeView-2 |
| Выход для калибровки щупа | специализированный выход для калибровки щупа с опорным контактом в комплекте, полностью изолирован от входных измерительных каналов выход генератора: прямоугольная волна 1,225 Vpp / 500 Гц |
| Механические характеристики | |
| Габариты | 265 x 190 x 70 мм |
| Вес (с аккумулятором) | 2,1 кг |
Комплект поставки осциллограф Fluke 190-062-III:
- Осциллограф Fluke 190-062-III
- Ремешок для подвешивания
- Адаптер питания Fluke BC190/830
- Шнур питания
- Li-Ion аккумулятор Fluke BP290: 10.8 В, 2500 мАч
- Измерительные провода TL175 (один красный, один черный) с тестовыми контактами
- Датчик Fluke VPS410-II (4 мм) 150 МГц, 100:1 — 2 шт.
- USB-кабель
- Информация по технике безопасности
- Демонстрационное программное обеспечение FlukeView 2
- Инструкция
