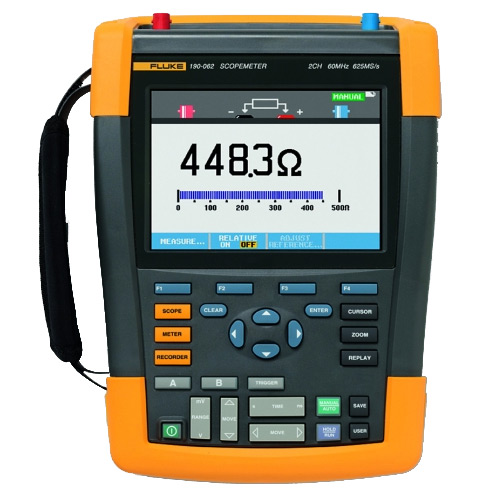

Fluke 190 – это портативный осциллограф, по техническим характеристикам сравнимый с высококачественными настольными инструментами. Прибор отлично подходит для специалистов, которым необходимы мощные портативные осциллографы, питающиеся от батареек.
Осциллограф Fluke 190-062 поможет справиться с задачами комплексного анализа работы любого промышленного электронного оборудования. Его суммарный функционал аналогичен комплексу мультиметра профессионального уровня, регистратора с объемом памяти, достаточным для непрерывной записи осциллограмм и других сопутствующих показателей в течение 2 суток, а также многоцелевого высокоточного осциллографа, обладающего широким спектром функций.
Модель Fluke 190-062 способна работать в частотном диапазоне до 200 Мгц, что допускает использование ее при обслуживании всех видов оборудования, включая сложные электронно-вычислительные устройства. С помощью Fluke 190-062 можно тестировать и настраивать, в том числе, и контрольно — управляющие модули, а также видео- и телеметрическую многоканальную аппаратуру, СКУД и т.д. 2 параллельных входа позволяют отслеживать зависимость параметров выходных импульсов от возбуждающего сигнала по каждому электронному блоку, анализируя, таким образом, соответствие фактических передаточных функций заданным.
Осциллограф Fluke 190-062 может подключаться к ПК, что дает возможность использовать не только программные технологии обработки информации, но и практически неограниченно увеличивать объем памяти. Система автоматической настройки запуска, широкий спектр дополнительных регулировок развертки, цифровая функция варьирования времени послесвечения, а также проведение всех измерений за единственное подключение делает возможности Fluke 190-062 исчерпывающими для тестирования электронного оборудования на производствах любого вида и уровня сложности.
Характерные особенности Fluke 190-062:
Fluke 190-062/S | |
---|---|
Частотный диапазон | 60 МГц |
Количество каналов | 60 МГц: 2 канала |
Скорость выборки реального времени | 625 Мвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Диапазон временной шкалы | 10 нс — 2 мин/дел |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | |
Курсор | 7 |
Автоматические | 30 |
Максимальная длина записи | |
Режим ScopeRecord | 30 000 точек |
Режим осциллографа | 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Характеристики цифрового мультиметра | |
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение | 5 000 отсчетов |
Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
Память 190-XX2, 2 каналов | |
Экран + настройки | 30 |
Запись | 10 |
Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Механические и другие характеристики | |
Размер | 270 x 190 x 70 мм |
Масса | 2,2 кг |
Гарантия | 3 года на прибор, 1 год на аксессуары |
Стандартная комплектация:
