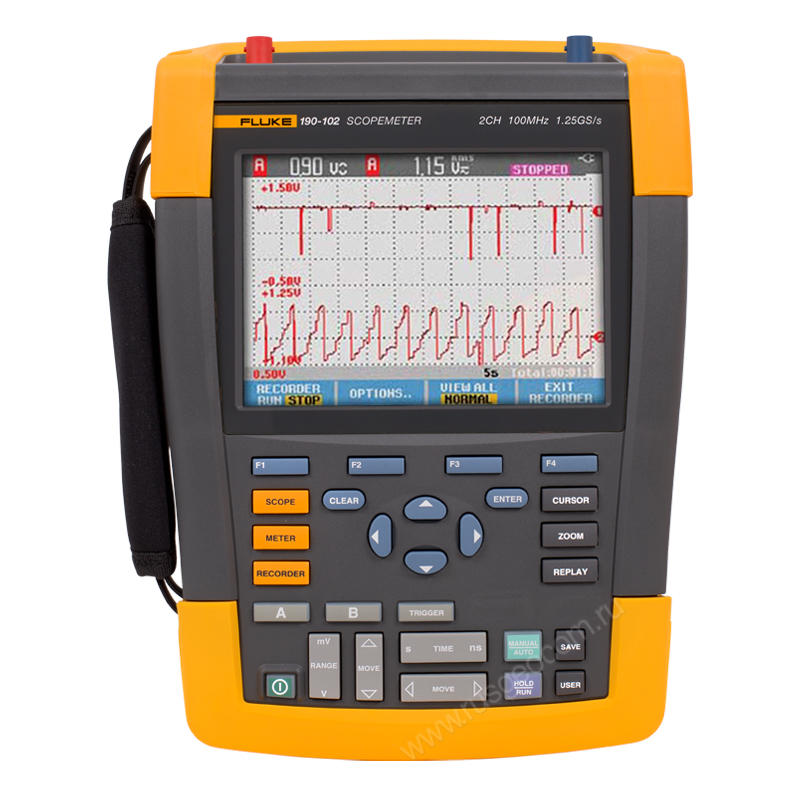

Fluke 190-102 представляет собой комплексный многоцелевой осциллограф с возможностью безбумажной регистрации цифровых данных и осциллограмм. Контроль параметров постоянного и переменного тока — напряжения, силы, частоты, а также определение величин активного, индуктивного и емкостного сопротивления выполняется с помощью мультиметра. В его функционал дополнительно входит тестирование диодов, прозвонка цепей на правильность сборки и «на обрыв», а также диагностика обмоточных изделий: двигателей, трансформаторов, сельсинов и т.д. Посредством специальной опции – термодатчика, может измеряться и температура.
Значительный частотный диапазон Fluke 190-102 в сочетании с двумя параллельными каналами позволяет работать даже с самыми сложными видами электронного оборудования, включая специализированные производственные вычислители, различные схемы общеинженерного назначения, а также контрольно-управляющие модули сервоприводов и станков с ЧПУ. Доступна работа как с однофазными, так и с трехфазными цепями.
Цифровой осциллограф Fluke 190-102 может использоваться без заземления, при этом единственное присоединение прибора позволяет выполнить комплексное тестирование всех элементов исследуемого электронного блока в режиме «подключайся и смотри». Одновременный синхронный анализ входного и выходного сигнала по отдельным модулям позволяет выявить отклонения передаточных функций и установить их причину в режиме реального времени.
С целью детального исследования и оптимизации работы сложной электроники Fluke 190-102 может осуществлять полнофункциональный контроль в течение 48 часов и выборочный — до 22 суток. При подключении прибора к ПК этот срок может быть увеличен и ограничивается только объемом памяти компьютера. Автономность прибора по емкости аккумулятора составляет 4 ч, а при наличии батареи ВР291- и до 7 ч.
Fluke 190-102 | |
---|---|
Частотный диапазон | 100 МГц |
Количество каналов | 100 МГц: 2 канала |
Скорость выборки реального времени | 1,25 Гвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Диапазон временной шкалы | 5 нс — 2 мин/дел |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | |
Курсор | 7 |
Автоматические | 30 |
Максимальная длина записи | |
Режим ScopeRecord | 30 000 точек |
Режим осциллографа | 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Характеристики цифрового мультиметра | |
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение | 5 000 отсчетов |
Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
Память 190-XX2, 2 каналов | |
Экран + настройки | 30 |
Запись | 10 |
Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C(без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Механические и другие характеристики | |
Размер | 270 x 190 x 70 мм |
Масса | 2,2 кг |
Гарантия | 3 года на прибор, 1 год на аксессуары |
Стандартная комплектация:
