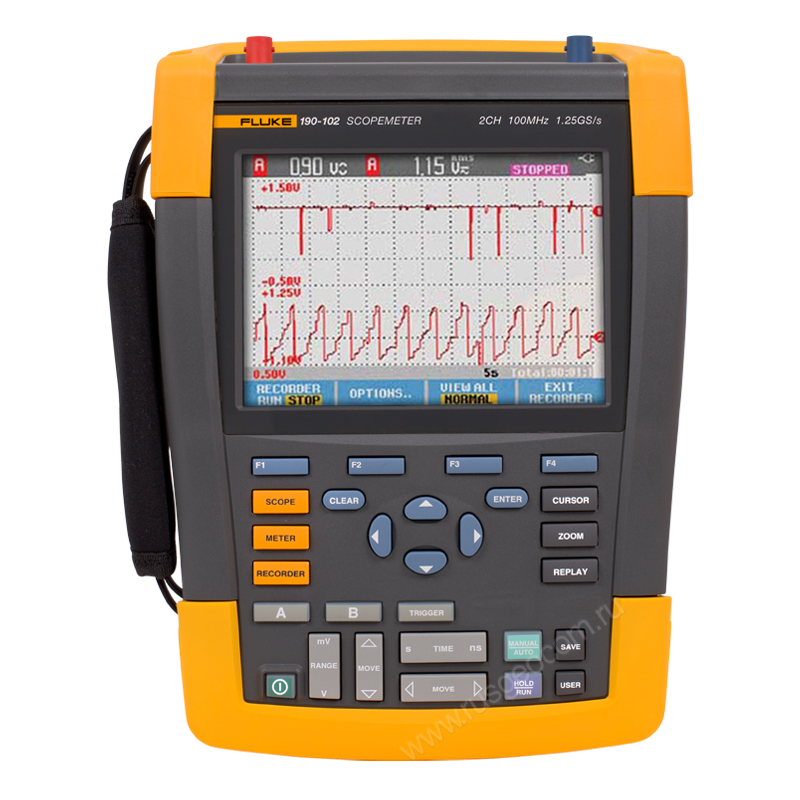

Осциллограф Fluke 190-102/S
Загрузка...
Осциллограф Fluke 190-102/S позволяет выполнять широкий круг задач по расширенной настройке и углубленной диагностике силовой аппаратуры, микроэлектронного и другого оборудования непосредственно в полевых или производственных условиях. Модификация «S» комплектуется полным набором аксессуаров, включая жесткий кейс для хранения и транспортирования прибора, интерфейсным кабелем для подключения к ПК, комплектом щупов, пробников и ПО FlukeView.
Преимущества:
- Высокая мобильность скопметра Fluke за счет компактного слим-исполнения и использования в качестве источника питания внутреннего аккумулятора.
- Объем сохраняемых данных можно увеличить, подключив к USB-порту прибора флеш-накопитель.
- ПО FlukeView повышает возможности по документированию и анализу данных, позволяя задействовать для этого ресурсы вашего компьютера напрямую, а также реализовать режим дистанционного управления, когда осциллограф используется в составе измерительных систем.
Особенности
Осциллограф Fluke оснащен двумя аналоговыми входами с полосой пропускания 100 МГц – для контроля формы сигналов и отдельным каналом для измерения электрических параметров с функцией TRMS. При использовании контактного датчика-термопары прибор дополнительно может определять температуру объектов.
Функция Scope Record обеспечивает запись осциллограмм сигналов значительной продолжительности, до 40 ч, а режим TrendPlot позволяет выявлять осциллографу Fluke 190-102 S изменения контролируемого параметра в зависимости от времени, регистрируя результаты измерений на протяжении от 64 мин до 546 ч, с построением наглядного графика.
Запуск развертки в приборе может выполняться не только по назначенному событию или параметру, такими как фронт, длительность или число импульсов, видеосигнал и пр., но и по внешнему сигналу с изолированного канала. Функция «Connect-and-View» упрощает работу с неизвестными сигналами, обеспечивая непрерывную автоматическую синхронизацию, а также наиболее оптимальное задание основных параметров отображения осциллограммы.
Fluke 190-102/S:
| Fluke 190-102/S | |
|---|---|
| Частотный диапазон | 100 МГц |
| Количество каналов | 100 МГц: 2 канала |
| Скорость выборки реального времени | 1,25 Гвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 5 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение | 5 000 отсчетов |
| Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
| Память 190-XX2, 2 каналов | |
| Экран + настройки | 30 |
| Запись | 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C(без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |

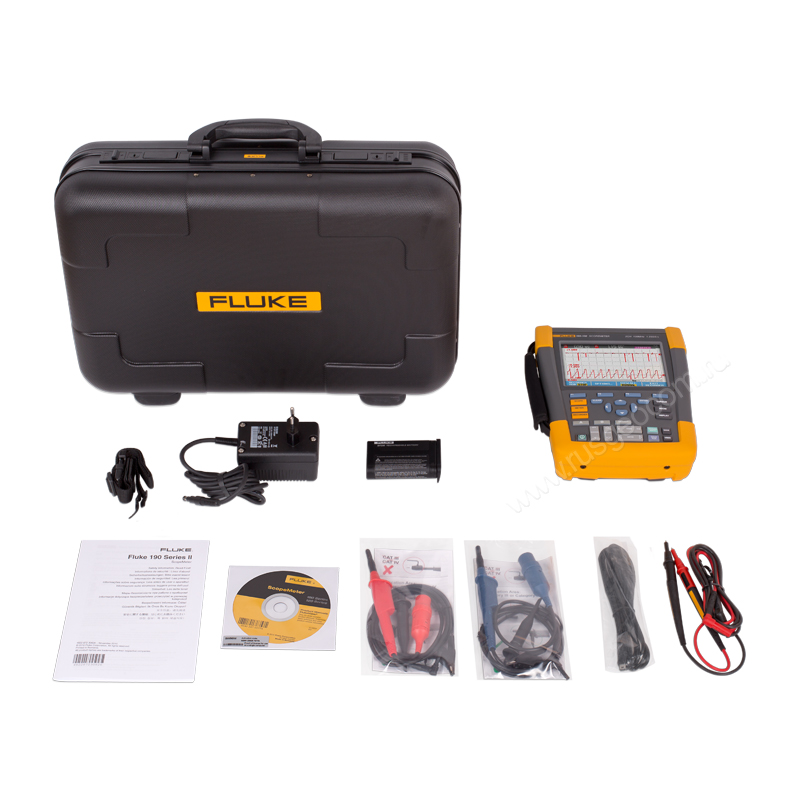

Комплект поставки Fluke 190-102/S:
- Fluke 190-102 цветной осциллограф Color ScopeMeter, 100 МГц, 2 канала, с доп. входом цифрового мультиметра и набором SCC-290
- Наборы пробников VPS410 (один красный, один синий)
- Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор BP290 2 400 мА/ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
