Осциллограф Fluke 190-104/S
Загрузка...

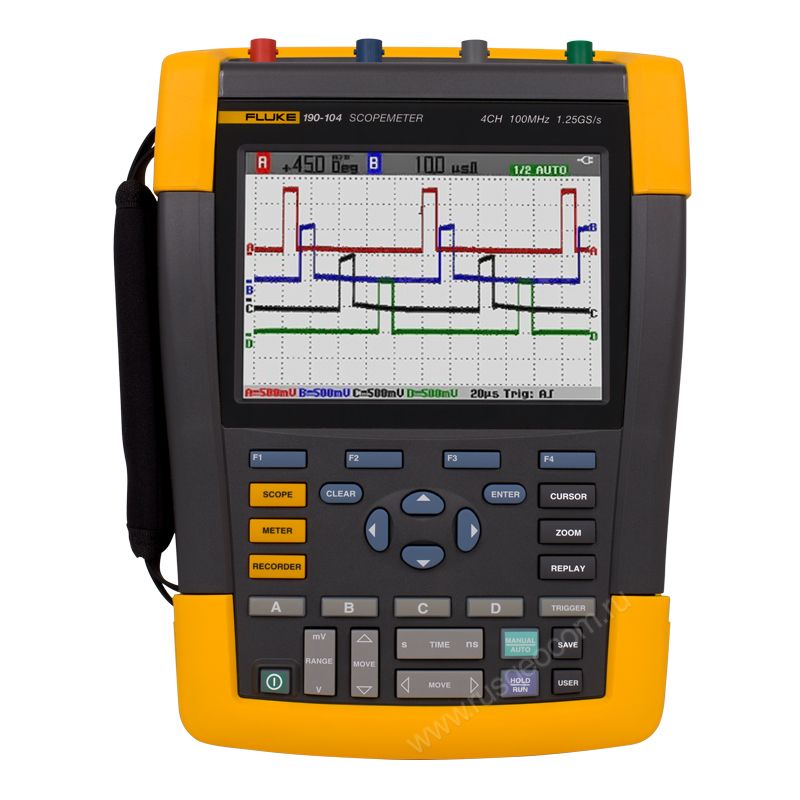

Fluke 190-104 — многоцелевой четырехканальный осциллограф, предназначенный для диагностики, отладки и оптимизации режимов работы сложной промышленной электроники. Прибор совмещает функции цифрового мультиметра, безбумажного регистратора, а также цифрового высокоточного осциллографа, работающего в частотном диапазоне 0 -100 МГц.
Fluke 190-104 способен тестировать как слаботочные, так и силовые одно- и трехфазные цепи различного назначения за одно подключение и без дополнительных настроек. Автоматическая синхронизация по идентичным сигналам повышает быстродействие прибора, улучшает качество изображения осциллограмм, а также исключает вмешательство оператора при тестировании переходных, нестационарных и варьирующихся процессов.
Цифровой осциллограф Fluke 190-104 может снимать одновременно 4 осциллограммы, либо 2 осциллограммы и параметры, измеряемые с помощью ЦММ. Графическое разрешение прибора составляет 10 000 точек, а для режима Scope Record — и до 30 000 точек по каждому из каналов, что достаточно для детального изучения самых сложных гармоник. Имеется функция плавного масштабирования осциллограмм в пределах 1-100. Синхронное исследование входных и выходных сигналов отдельных модулей в реальном времени позволяет не только отлаживать режимы работы электронных блоков, но и оптимизировать структуру элементарных процессов, а также параметры передаточных функций.
Двойная изоляция корпуса и аксессуаров Fluke 190-104 гарантирует безопасность оператора и соответствует нормативам 1000 В КАТ. III / 600 В КАТ. IV. Прибор снабжен рядом защитных блокировок, исключающих перегрузку исследуемых цепей по току и напряжению, а также предотвращающих выход его из строя. Осциллограф питается от аккумулятора ВР290, обеспечивающего 4 часа беспрерывной работы, либо от сетевого адаптера.
Характерные особенности:
- Возможность подключения к ПК с помощью помехозащищенного оптоволоконного кабеля.
- Простой в освоении и удобный в работе интерфейс прибора.
- Максимальная герметичность корпуса, обеспечивающая защиту от пыли и влаги в соответствии с нормативами IP-51.
- Повышенная до 7 часов автономия, в условиях максимального энергопотребления.
- Осуществление комплексного анализа режимов работы электроники за одно подключение.
| Fluke 190-104/S | |
|---|---|
| Частотный диапазон | 100 МГц |
| Количество каналов | 100 МГц: 4 канала |
| Скорость выборки реального времени | 1,25 Гвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 5 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |

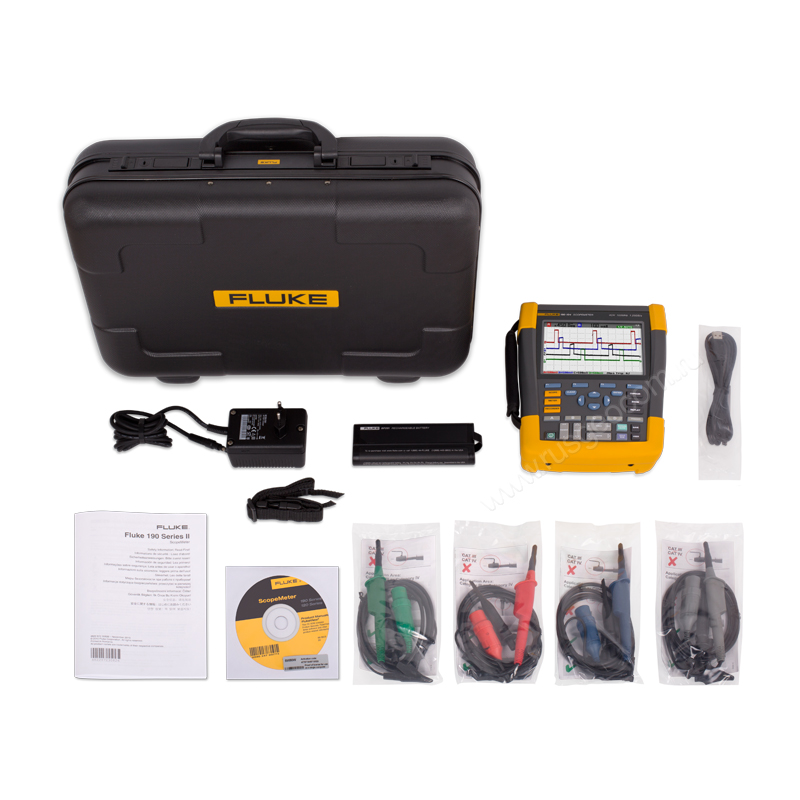

Стандартная комплектация:
- осциллограф Fluke 190-104,
- наборы пробников VPS410 (один красный, один синий, один серый, один зеленый),
- зарядное устройство/адаптер питания BC190,
- литий-ионный аккумулятор высокой емкости BP291,
- 4 800 мА/ч, ремешок на руку (прикреплен к прибору),
- плечевой ремень,
- компакт-диск с руководствами пользователя на нескольких языках,
- демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью),
- кабель USB,
- цветной осциллограф Color ScopeMeter,
- 100 МГц,
- 4 канала,
- с доп. входом цифрового мультиметра и набором SCC-290.
