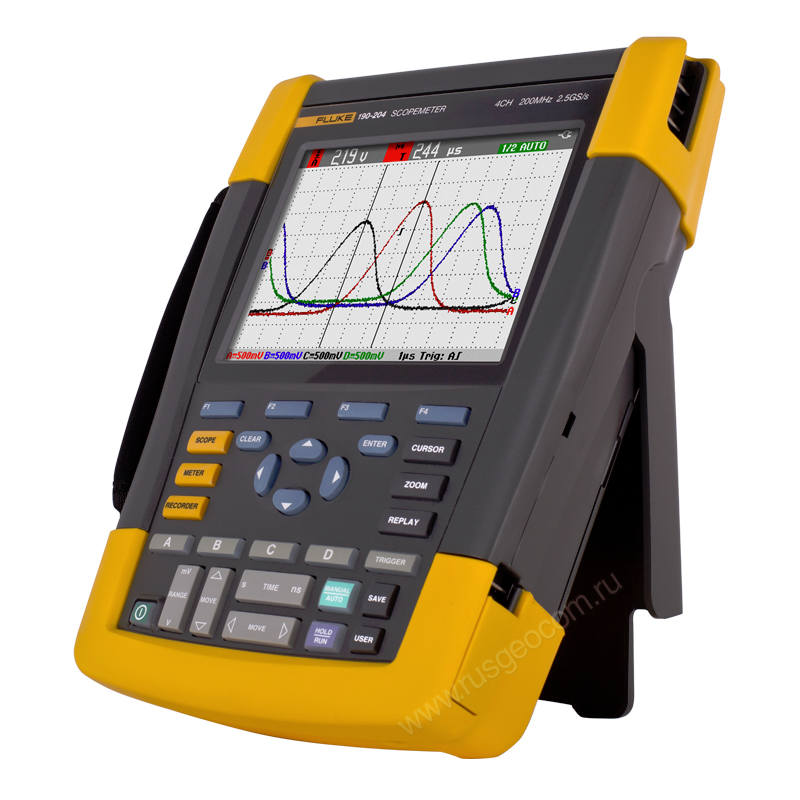

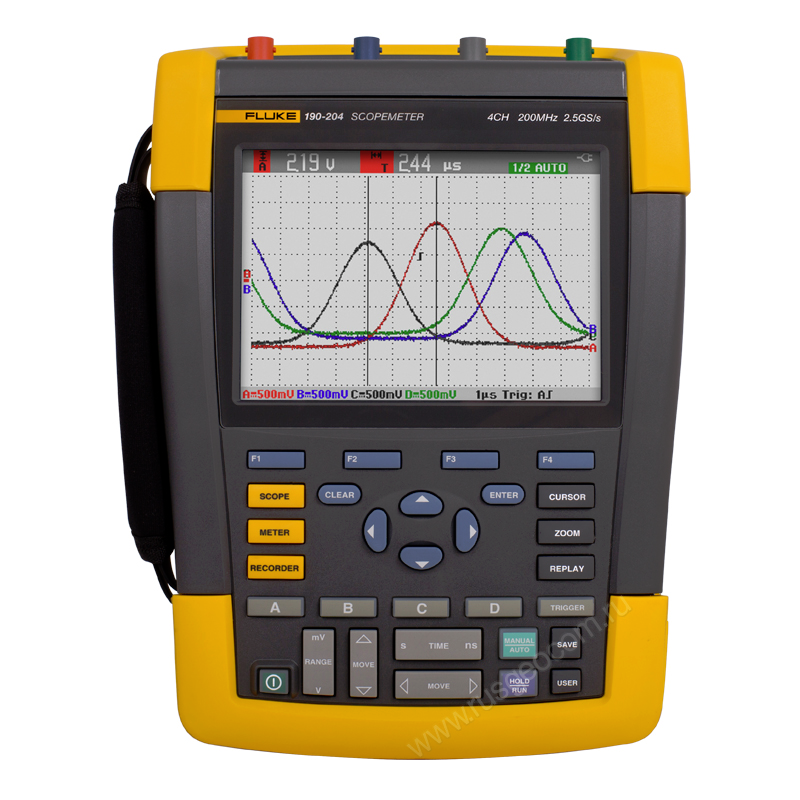

Осциллограф Fluke 190-204 предназначен для тестирования и отладки любых видов промышленной электроники, измерения параметров и прозвонки электрических цепей переменного и постоянного тока при помощи мультиметра, а также безбумажной регистрации данных. Наличие 4 автономных каналов позволяет одновременно снимать осциллограммы и производить замеры в нескольких точках схемы, что дает наиболее объективную картину рабочих процессов и обеспечивает мониторинг взаимозависимых показателей в режиме онлайн.
Электронный осциллограф Fluke 190-204 способен выполнять непрерывный цикл измерений и регистрировать полученные данные в течение 48 часов, а отслеживать динамику изменения режимов — до 22 суток. Синхронизация прибора по нескольким базовым параметрам сигналов позволяет автоматически осуществлять точную подстройку в процессе работы. Встроенный вычислитель Fluke 190-204 обеспечивает оперативный анализ измеренных величин и расчет сопутствующих показателей. С целью расширения аналитического функционала прибор может быть подключен к ПК через порт USB с помощью кабеля и встроенного оптоэлектронного преобразователя. Аналогичные порты предусмотрены и для подключения дополнительной памяти.
Осциллограф Fluke 190-204 максимально адаптирован к жестким производственным условиям, как по режиму работы оператора, так и по конструктивному исполнению, соответствующему категории IP-51 в части герметизации. Режим «подключайся и смотри», реализованный в приборе, позволяет не только повысить производительность выполнения измерений, но зачастую и обеспечить саму возможность их проведения в стесненных условиях.
Характерные особенности Fluke 190-204:
Fluke 190-204 | |
---|---|
Частотный диапазон | 200 МГц |
Количество каналов | 200 МГц: 4 канала |
Скорость выборки реального времени | 2,5 Гвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Диапазон временной шкалы | 2 нс — 2 мин/дел |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | |
Курсор | 7 |
Автоматические | 30 |
Максимальная длина записи | |
Режим ScopeRecord | 30 000 точек |
Режим осциллографа | 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40 °C(с аккумулятором) от 0 до 50 °C (без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Механические и другие характеристики | |
Размер | 270 x 190 x 70 мм |
Масса | 2,2 кг |
Гарантия | 3 года на прибор, 1 год на аксессуары |

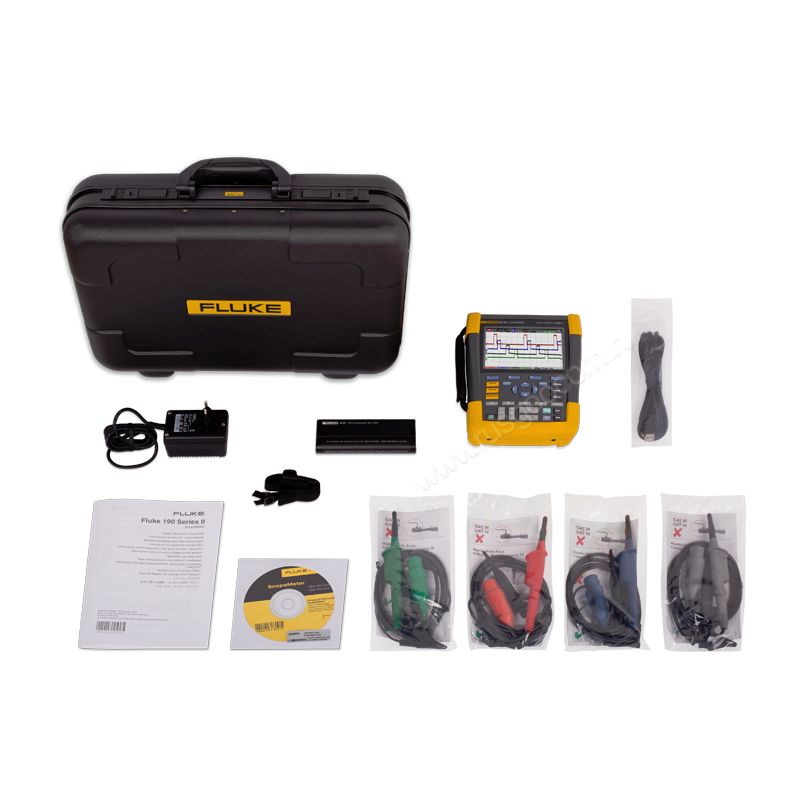

Стандартная комплектация:
