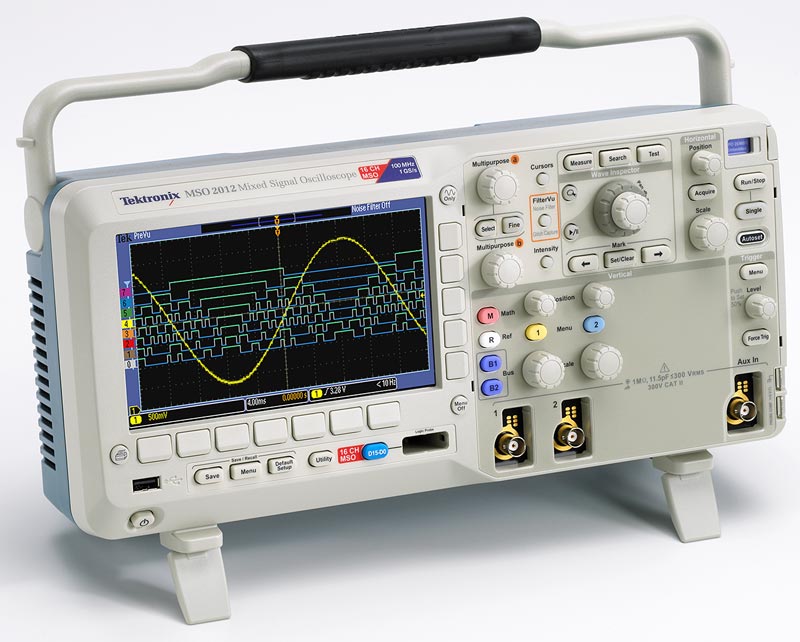

Осциллограф Tektronix MSO2012B

Осциллограф Tektronix MSO2012B

Осциллографов смешанных сигналов.

Осциллографы серии MSO 2000В имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.

Возможности и преимущества

•  Модели с полосой пропускания 100 МГц и 200 МГц
•  2 или 4 аналоговых канала
•  16 цифровых каналов
•  Частота дискретизации до 1 Гвыб./с по всем каналам
•  Длина записи 1 млн. отсчетов по всем каналам
•  Максимальная скорость захвата 5000 осциллограмм в секунду
•  Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование

Простота использования

•  Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
•  Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
•  29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов
•  Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения
•  7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей
•  Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг

Возможности подключения

•  Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
•  Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
•  Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)

Дополнительные возможности по запуску и анализу сигналов последовательных шин

•  Опции автоматического запуска, декодирования и поиска для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Разработка и анализ устройств со смешанными сигналами

•  Автоматический запуск, декодирование и поиск для сигналов параллельных шин
•  Многоканальный запуск по времени установки и удержания

Обнаружение — Скорость захвата сигнала на уровне 5 000 осциллограмм в секунду максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий.

Захват — Запуск по определённому пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, гарантирует быстрый захват представляющего интерес события.

Поиск — Декодирование данных шины I2C с отображением результатов поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность при навигации и просмотре данных.

Анализ — Быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик разрабатываемого устройства.
