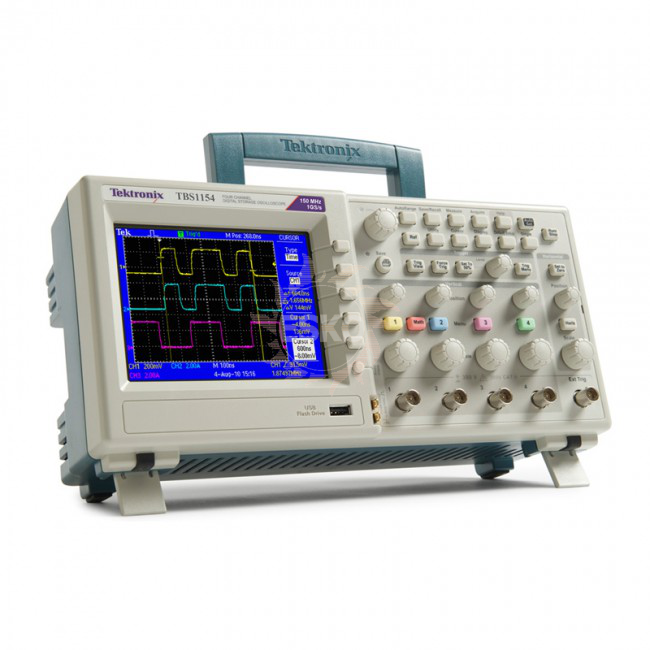

ОСЦИЛЛОГРАФ TEKTRONIX TBS1104

ОСЦИЛЛОГРАФ TEKTRONIX TBS1104

Серия цифровых осциллографов TBS1000 разработана с учетом требований современных образовательных учреждений.

  Оснащенный широким набором функций и встроенных инструментов осциллограф TBS 1104 легок в освоении и прост в эксплуатации – это идеальное решение для начинающих пользователей и учащихся. Пользовательский интерфейс прибора – такой же, как и у всех остальных осциллографов семейства Tektronix TBS, поэтому студенты научатся работать на осциллографе самой популярной в мире платформы, которая служит основой 500 000 приборов, работающих по всей планете.
С целью упрощения интеграции с действующей учебной программой, TBS1104 снабжен компакт-диском с курсом обучения, который поможет учащимся освоить работу на осциллографе. TBS1104 обладает всеми необходимыми функциями и характеристиками по приемлемой цене.

Возможности и преимущества
Основные технические характеристики

• Полоса пропускания  100 МГц
•  4 канала
•  Частота дискретизации до 1 Гвыб./с в каждом канале
•  Длина записи 2,5 тыс. точек по всем каналам
•  Расширенные возможности запуска, включая запуск по длительности импульса и запуск по выбранным строкам видеосигнала

Простота применения

•  16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
•  Встроенная функция контроля предельных значений сигнала
•  Автоматическая регистрация данных с расширенными возможностями
•  Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
•  Встроенная контекстно-зависимая справочная система
•  Мастер проверки пробника
•  Многоязычный интерфейс пользователя
•  Активный цветной ЖК дисплей с диагональю 5,7 дюймов (144 мм)

Возможности подключения

•  Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств
•  Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
•  Программное обеспечение Tektronix OpenChoice® помогает интегрировать осциллограф в контрольно-измерительную систему

Требуемые характеристики по приемлемой цене
Доступное качество цифрового запоминающего осциллографа TBS1102 сочетается с компактной конструкцией. В осциллографе TBS1104 предусмотрены следующие стандартные функции, помогающие сделать гораздо больше за меньшее время: интерфейс USB, 16 автоматизированных измерений, контроль предельных значений, регистрация данных, а также контекстно-зависимая справочная система.

Важные инструменты для диагностики ваших устройств
Расширенные возможности запуска – по положительному или отрицательному перепаду, по длительности импульса, по заданному параметру видеосигнала – позволяют быстро выделить нужный сигнал. Ускорить анализ после захвата сигнала поможет широкий выбор математических функций и автоматизированные измерения. В вашем распоряжении БПФ, функции сложения, вычитания и перемножения сигналов. Шестнадцать автоматических измерений позволяют быстро и достоверно рассчитать такие важные характеристики сигнала, как частота и время нарастания, а встроенная функция контроля предельных значений позволяет легко выявить проблемы при отладке схем.

Помощь в нужном месте, в нужное время

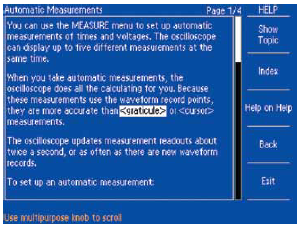

Встроенное меню справки содержит информацию о всех функциях и характеристиках осциллографа. Справка дается на том же языке, что и в интерфейсе пользователя.

Мастер проверки пробника
Перед измерениями выполните простую и быструю процедуру компенсации пробника путем нажатия одной кнопки.

Контроль предельных значений

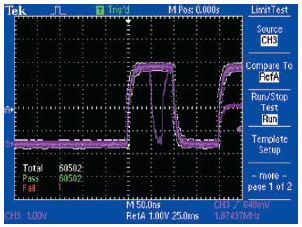

Осциллограф может автоматически контролировать входные сигналы и выполнять разбраковку типа «годен/не годен», сравнивая эти сигналы с заданными граничными значениями. По результатам проверки осциллограф может выполнять те или иные действия, например, прекращать захват сигнала, отключать функцию контроля предельных значений, сохранять параметры ошибочного сигнала или снимок экрана на USB-накопителе или выполнять комбинацию описанных выше операций. Это решение идеально подходит для таких видов производства или обслуживания, где нужно быстропринимать решения.

Гибкая передача данных

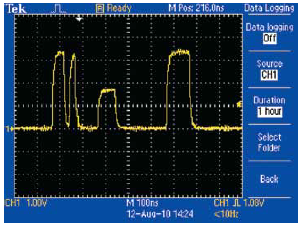

Хост-порт USB на передней панели позволяет сохранять на внешнем флэш-накопителе снимки экрана, настройки прибора и данные осциллограмм. Встроенная функция регистрации данных позволяет настроить осциллограф на сохранение указанных сигналов на USB-накопителе общей продолжительностью до 24 часов. Вы можете также выбрать режим «Infinite» (бесконечно) для непрерывного мониторинга сигналов. В этом режиме можно сохранять захваченные сигналы на внешнем USB-накопителе до тех пор, пока он не заполнится. После этого осциллограф предложит вставить другой USB-накопитель, чтобы продолжить сохранение сигналов.

Легкое подключение к ПК
Простота захвата сигналов, сохранения и анализа результатов измерений обеспечивается с помощью USB-порта на задней панели прибора и входящего в комплект поставки программного обеспечения OpenChoice® PC Communications. Изображение с экрана и параметры сигнала просто переносятся в автономное приложение на рабочем столе или непосредственно в Microsoft Word или Excel. Кроме того, если использование компьютера нежелательно, можно просто распечатать изображение непосредственно на любом принтере, поддерживающем стандарт PictBridge®.
Кроме лучших в отрасли сервиса и поддержки, осциллограф TBS1102 обеспечивается пятилетней гарантией.

Обучение
В комплект поставки TBS1102 включен курс обучения на компакт-диске, позволяющий студентам освоить работу с осциллографом. Курс содержит два руководства для лаборантов и преподавателей и два учебных материала для начинающих. В руководстве «Введение в осциллографы для лаборантов и преподавателей» изложены принципы работы осциллографа и даны практические упражнения для студентов. В руководстве «Осциллографические пробники для лаборантов и преподавателей» изложены принципы работы пробников и объяснено, как пробник может повлиять на качество измерений. Два пособия для начинающих представляют собой наиболее популярные учебники компании Tektronix – «Осциллографы от А до Я» и «Азбука пробников».
