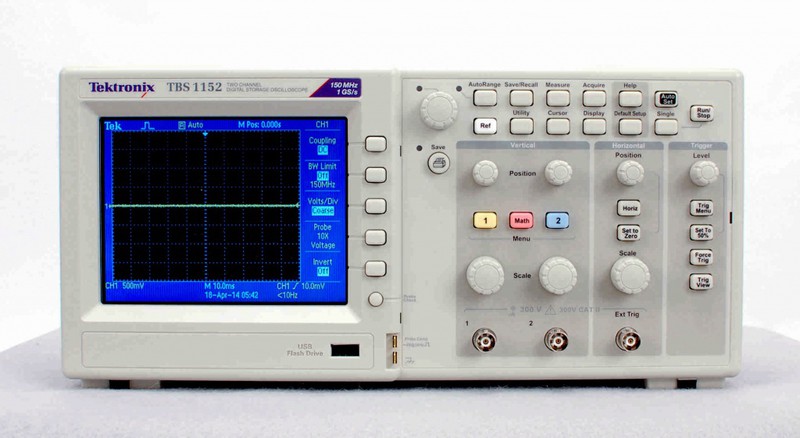

ОСЦИЛЛОГРАФ TEKTRONIX TBS1152
Серия цифровых осциллографов TBS1000 разработана с учетом требований современных образовательных учреждений.
Оснащенный широким набором функций и встроенных инструментов осциллограф TBS1152 легок в освоении и прост в эксплуатации – это идеальное решение для начинающих пользователей и учащихся. Пользовательский интерфейс прибора – такой же, как и у всех остальных осциллографов семейства Tektronix TBS, поэтому студенты научатся работать на осциллографе самой популярной в мире платформы, которая служит основой 500 000 приборов, работающих по всей планете.
С целью упрощения интеграции с действующей учебной программой, TBS1152 снабжен компакт-диском с курсом обучения, который поможет учащимся освоить работу на осциллографе. TBS1152 обладает всеми необходимыми функциями и характеристиками по приемлемой цене.
Возможности и преимущества
Основные технические характеристики
Простота применения
Возможности подключения
Требуемые характеристики по приемлемой цене
Доступное качество цифрового запоминающего осциллографа TBS1154 сочетается с компактной конструкцией. В осциллографе TBS1154 предусмотрены следующие стандартные функции, помогающие сделать гораздо больше за меньшее время: интерфейс USB, 16 автоматизированных измерений, контроль предельных значений, регистрация данных, а также контекстно-зависимая справочная система.
Доступная цифровая точность
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 150 МГц и частотой дискретизации 1 Гвыб/с при сопоставимой цене. Фирменная технология Tektronix позволяет непрерывно осуществлять выборку в режиме реального времени по всем каналам с заданной частотой для точного захвата сигналов. Характеристики выборки не ухудшаются при одновременном использовании нескольких каналов
Важные инструменты для диагностики ваших устройств
Расширенные возможности запуска – по положительному или отрицательному перепаду, по длительности импульса, по заданному параметру видеосигнала – позволяют быстро выделить нужный сигнал. Ускорить анализ после захвата сигнала поможет широкий выбор математических функций и автоматизированные измерения. В вашем распоряжении БПФ, функции сложения, вычитания и перемножения сигналов. Шестнадцать автоматических измерений позволяют быстро и достоверно рассчитать такие важные характеристики сигнала, как частота и время нарастания, а встроенная функция контроля предельных значений позволяет легко выявить проблемы при отладке схем.
Помощь в нужном месте, в нужное время
Встроенное меню справки содержит информацию о всех функциях и характеристиках осциллографа. Справка дается на том же языке, что и в интерфейсе пользователя.
Мастер проверки пробника
Перед измерениями выполните простую и быструю процедуру компенсации пробника путем нажатия одной кнопки.
Контроль предельных значений
Осциллограф может автоматически контролировать входные сигналы и выполнять разбраковку типа «годен/не годен», сравнивая эти сигналы с заданными граничными значениями. По результатам проверки осциллограф может выполнять те или иные действия, например, прекращать захват сигнала, отключать функцию контроля предельных значений, сохранять параметры ошибочного сигнала или снимок экрана на USB-накопителе или выполнять комбинацию описанных выше операций. Это решение идеально подходит для таких видов производства или обслуживания, где нужно быстропринимать решения.
Гибкая передача данных
Хост-порт USB на передней панели позволяет сохранять на внешнем флэш-накопителе снимки экрана, настройки прибора и данные осциллограмм. Встроенная функция регистрации данных позволяет настроить осциллограф на сохранение указанных сигналов на USB-накопителе общей продолжительностью до 24 часов. Вы можете также выбрать режим «Infinite» (бесконечно) для непрерывного мониторинга сигналов. В этом режиме можно сохранять захваченные сигналы на внешнем USB-накопителе до тех пор, пока он не заполнится. После этого осциллограф предложит вставить другой USB-накопитель, чтобы продолжить сохранение сигналов.
Легкое подключение к ПК
Простота захвата сигналов, сохранения и анализа результатов измерений обеспечивается с помощью USB-порта на задней панели прибора и входящего в комплект поставки программного обеспечения OpenChoice® PC Communications. Изображение с экрана и параметры сигнала просто переносятся в автономное приложение на рабочем столе или непосредственно в Microsoft Word или Excel. Кроме того, если использование компьютера нежелательно, можно просто распечатать изображение непосредственно на любом принтере, поддерживающем стандарт PictBridge®.
Кроме лучших в отрасли сервиса и поддержки, осциллограф TBS1154 обеспечивается пятилетней гарантией.
Обучение
В комплект поставки TBS1154 включен курс обучения на компакт-диске, позволяющий студентам освоить работу с осциллографом. Курс содержит два руководства для лаборантов и преподавателей и два учебных материала для начинающих. В руководстве «Введение в осциллографы для лаборантов и преподавателей» изложены принципы работы осциллографа и даны практические упражнения для студентов. В руководстве «Осциллографические пробники для лаборантов и преподавателей» изложены принципы работы пробников и объяснено, как пробник может повлиять на качество измерений. Два пособия для начинающих представляют собой наиболее популярные учебники компании Tektronix – «Осциллографы от А до Я» и «Азбука пробников».
Технические характеристики
Режимы регистрации данных
Режим | Описание |
Обнаружение пиковых значений | Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовоезначение) на всех скоростях развертки от 5 мкс/дел до 50 с/д ел |
Выборка | Только выборка данных |
Усреднение | Усреднение по 4, 16, 64 или 128 осциллограммам |
Однократный запуск | Кнопка однократного запуска используется для запуска одиночного цикла регистрации данных |
Прокрутка | При скорости развертки >100 мс/дел |
Система запуска
Параметр | Описание |
Режимы запуска | Автоматический, нормальный, однократный |
Типы запуска
Параметр | Описание |
По перепаду (положительному или отрицательному) | Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы связи по входу: связь по переменному току, по постоянному току, с подавлением шума, ФВЧ, ФНЧ |
По видеосигналу | Запуск по всем строкам, по выбранным строкам, по нечетным или четным кадрам, по всем кадрам композитного видеосигнала или по сигналам вещательных стандартов NTSC, PAL, SECAM |
По длительности импульса (или глитча) | Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапа- зоне от 33 нс до 10 с |
Источник сигнала запуска
Параметр | Описание |
2-канальные модели | Канал 1, Канал 2, Внешний, Внешний/5, сеть |
Отображение сигнала запуска
Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View».
Отображение частоты сигнала запуска
Выводится значение частоты сигнала запуска.
Математическая обработка осциллограмм
Тип сигнала | Варианты в меню автонастройки |
Прямоугольный сигнал | Один период, несколько периодов, положительный или отрицательный перепад |
Синусоидальный сигнал | Один период, несколько периодов, спектр БПФ |
Видеосигнал (NTSC, PAL, SECAM) | Кадры: все, нечетные, четные Строки: все или строка с выбранным номером |
Автоматический выбор диапазона
Автоматическая настройка параметров вертикальной и горизонтальной развертки при переключении пробника между контрольными точками или при значительном изменении сигнала.
Характеристики дисплея
Параметр | Описание |
Экран | Активная цветная TFT матрица с разрешением QVGA |
Интерполяция | Sin(x)/x |
Режимы отображения | Точечный, векторный |
Послесвечение | Выкл., 1 с, 2 с, 5 с, бесконечно |
Формат | YT и XY |
Многоязычный интерфейс пользователя и контекстно-зависимая справка
араметр | Описание |
Доступные языки | Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский*2, упро- щенный китайский, испанский, традиционный китайский |
Условия окружающей среды и нормы безопасности
Параметр | Описание |
Температура рабочая | от 0 до +50 °C |
Температура при хранеии | от -40 до +71 °C |
Относительная влажность рабочая | до 80 % при температуре до +40 °C |
Относительная влажность при хранении | до 45 % при температуре до +50 °C |
Высота над уровнем моря (рабочая и хранения) | До 3000 м |
Электромагнитная совместимость | Соответствует требованиям 2004/108/EC, EN61326 Класс A; соответствует требованиям австралийского стандарта по ЭМС |
Безопасность | UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010- 1:2001, МЭК 61010-1:2001 |
Габариты и масса
Прибор | |
Размеры прибора ШхВхГ, мм | 326,3 х 158,0 х 124,2 |
Масса, кг (без пррнадлежностей/ с принадлежностями) | 2,0 / 2,2 |
Размер упаковки ШхВхГ, мм | 476,2 х 266,7 х 228,6 |
Набор для монтажа в стойку RM2000B ШхВхГ, мм | 482,6 х 177,8 х 108,0 |
Информация для заказа
Модель | Описание |
TBS1022 | Цифровой запоминающий осциллограф, 25 МГц, 2 канала, 500 Мвыб/с, цветной ЖК экран |
TBS1042 | Цифровой запоминающий осциллограф, 40 МГц, 2 канала, 500 Мвыб/с, цветной ЖК экран |
TBS1062 | Цифровой запоминающий осциллограф, 60 МГц, 2 канала, 1 Гвыб/с, цветной ЖК экран |
TBS1102 | Цифровой запоминающий осциллограф, 100 МГц, 2 канала, 1 Гвыб/с, цветной ЖК экран |
TBS1152 | Цифровой запоминающий осциллограф, 150 МГц, 2 канала, 1 Гвыб/с, цветной ЖК экран |
Стандартные принадлежности
Принадлежнось | Описание |
Пассивные пробники, по одному на канал |
TPP0101: пассивный пробник 100 МГц для TBS1022, TBS1042, TBS1062 и TBS1102 TPP0201: пассивный пробник 200 МГц для TBS1152 |
Кабель питания | Необходимо выбрать вариант вилки |
NIM/NIST | Отслеживаемый сертификат калибровки |
Документация | Руководство по вводу в эксплуатацию и безопасности (на английском, японском и упрощенном китайском языках) |
Документация на компакт-диске | Подробные руководства пользователя (английский, французский, немецкий, итальянский, японский, корей- ский, португальский, русский, упрощенный китайский, испанский, традиционный китайский языки) |
Программное обеспечение OpenChoice®PC Communications |
Позволяет быстро и просто соединить персональный компьютер под управлением ОС Windows и осциллограф серии TBS1000 с помощью шины USB. Позволяет передавать и сохранять настройки, осцил- лограммы, результаты измерений и снимки экрана. |
Пятилетняя гарантия | Гарантируется бесплатный ремонт и замена деталей при обнаружении дефектов материалов и изготовления, не распространяется на пробники и принадлежности*3 |
Рекомендуемые принадлежности
Принадлежность | Описание |
TEK-USB-488 | Переходник GPIB-USB |
AC2100 | Мягкая сумка для переноски прибора |
HCTEK4321 | Жесткий пластиковый кейс для переноски прибора (требуется AC2100) |
RM2000B | Комплект для монтажа в стойку |
077-0444-xx | Руководство по программированию (только на английском языке) |
077-0772-xx | Руководство по обслуживанию (только на английском языке) |
174-4401-xx | Кабель USB «Хост-порт – устройство», длина 0,9 м |
Рекомендуемые пробники
Пробник | Описание |
TPP0101 | Пассивный пробник 10X, 100 МГц |
TPP0201 | Пассивный пробник 10X, 200 МГц |
P2220 | Пассивный пробник 10X/1Х, 200 МГц |
P6101B | Пассивный пробник 1X, 15 МГц, 300 Вср.кв., КАТ II |
P6015A | Высоковольтный пассивный пробник 1000X, 75 МГц |
P5100A | Высоковольтный пассивный пробник 100X, 500 МГц |
P5200 | Высоковольтный дифференциальный активный пробник, 25 МГц |
P6021 | Пробник переменного тока, 15 А, 60 МГц |
P6022 | Пробник переменного тока, 6 А, 120 МГц |
A621 | Пробник переменного тока, 2000 А, от 5 до 50 кГц |
A622 | Пробник постоянного и переменного тока 100 А, 100 кГц, с разъемом BNC |
TCP303/TCPA300 | Усилитель для пробников постоянного/переменного тока 150 А, 15 МГц |
TCP305/TCPA300 | Усилитель для пробников постоянного/переменного тока 50 А, 50 МГц |
TCP312/TCPA300 | Усилитель для пробников постоянного/переменного тока 30 А, 100 МГц |
TCP404XL/TCPA400 | Усилитель для пробников постоянного/переменного тока 500 А, 2 МГц |
