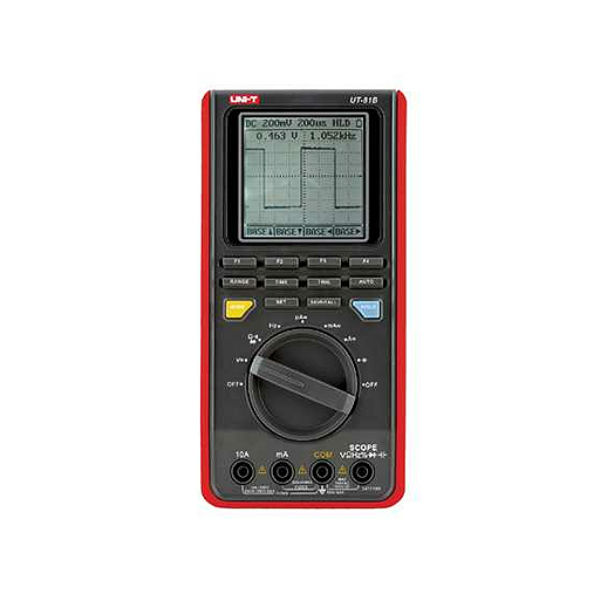

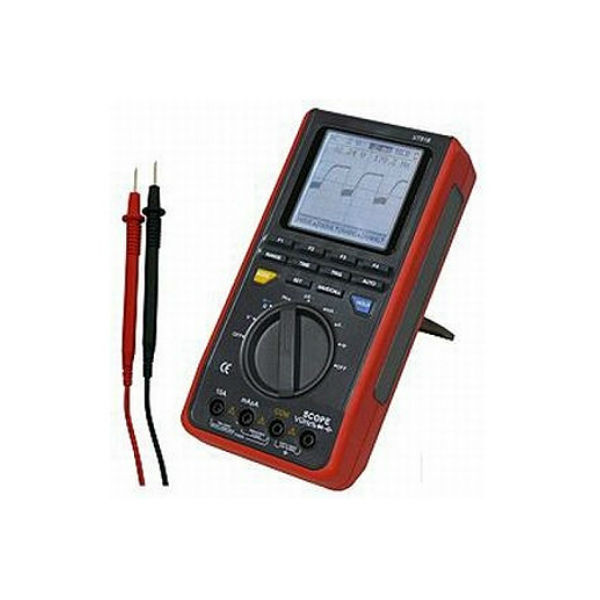

Ручной осциллоскоп PCE-UT 81B представляет собой измерительное устройство со множеством функций, которое может использоваться в различных областях. Вместе с мультиметром он является идеальным инструментом для незамедлительного ремонта, для мастерской. Большой монохромный ЖК-дисплей с высоким разрешением, в 160 х 160 пикселей, позволяет с легкостью считывать данные благодаря функции подсветки. Кнопка «Auto-Set» делает работу с прибором еще более удобной. Помимо своих многочисленных функций осциллоскоп PCE-UT 81 имеет внутреннюю память, что позволяет воспроизвести на дисплее до 10 различных сигналов для дальнейшего анализа. Встроенный мультиметр оснащен стандартными функциями, такими как: измерение напряжения, тока и сопротивления, функции контроля целостности и проверки диодов.
Мультиметр также имеет дополнительные функции – измерение частоты и емкости. В режиме напряжения, тока и частоты Вы можете выбрать — отображать только измеренное значение или вместе с формой сигнала. С помощью оптически изолированного порта USB измеренные значения и сигналы можно передать на компьютер. С помощью ПК данные можно зарегистрировать в течение длительного периода времени.
Ширина полосы 8 Мгц, встроенный мультиметр, частотомер, интерфейс USB, встроенная память, измеритель емкости.
квота измерений 40 Мвыб/сек
аналоговая полоса пропускания: 8МГц
мультиметр с автоматическим диапазоном
функция Auto-Set для более удобного пользования
графический дисплей с подсветкой (160х160 пикселей)
внутренняя память до 10 изображений
интерфейс USB для измеренных значений цифрового мультиметра и передачи измеренных волн
функция регистрации данных через ПК
стандарты: CAT II/1000 V, CAT II/600V
сертификат калибровки ISO (как опция)
Осциллоскоп |
|
Каналы ввода |
1 |
Полоса пропускания частот |
8 МГц |
Квота измерений |
40 Мвыб/сек |
Ввод |
АС, DC |
Входное полное сопротивление |
10 MΩ |
Точность |
Вертикальный: ±5.0 % + 1 Pix. Горизонтальный: ±0.1% + 1 Pix. |
Защита входа |
1000 V (от пика до пика) |
Отклонение по вертикали |
От 20 мВ/дел до 500 В/дел |
Отклонение по горизонтали |
100 нс … 5 с/дел |
Триггер |
Положительный или отрицательный |
Датчик видео A/D |
Разрешение: 8 бит |
Память для измеренных сигналов |
10 графиков |
Мультиметр |
|
Выбор диапазона |
Автоматический, вручную |
Диапазон/точность напряжения DC |
400 мВ — 400 В / (± 0,8% + 8 цифр) 1000 В / (± 0,1% + 8 цифр) |
Диапазон(40-400 Гц)/точность измерения AC |
4 В — 400 В/(±1 % + 15 цифр)
750 В/± (1.2 % + 15 цифр) |
Диапазон/точность напряжения DC |
400 µA — 4000 µA/± (1.0 % + 8 цифр)
40 mA — 400 mA/± (1.2 % + 8 цифр) 4 A — 10 A/± (1.5 % + 8 цифр) |
Диапазон/точность напряжения АС |
400 µA — 4000 µA/± (1.5 % + 8 цифр)
40 mA — 400 mA/± (2 % + 8 цифр) 4 A — 10 A/± (2.5 % + 5 цифр) |
Диапазон/точность сопротивления |
400 Ω/± (1.2 % + цифр)
40 kΩ — 400 kΩ/± (1.0 % + 5 цифр) 4 MΩ/± (1.2 % + 5 цифр) 40 MΩ/± (1.5 % + 5 цифр) |
Диапазон/точность емкости |
40 nF/± (3.0 % + 10 цифр) с функцией REL
400 nF — 40 µF/± (3.0 % + 8 цифр ) 100 µF/± (4.0 % + 8 цифр) |
Диапазон/точность частоты |
10 Hz — 10 MHz/± (0.1 % + 3 цифр) |
Коэффициент регулирования |
0.1 — 99.9 % |
Основные характеристики |
|
Дисплей |
160 x 160 пикселей, 63 x 65 мм, высокое разрешение, подсветка |
Автоматическое отключение |
Настраивается/отключается |
Питание |
4 x 1.5 батареи (1.2 V) или сетевой адаптер (входит в комплектацию) |
Передача на ПК |
USB |
Параметры (ширина х высота х глубина) |
200 x 100 x 48 мм |
Вес |
498 г |
Стандарты |
IEC 61010 CAT II 1000 V, CAT III 600 V |
