Двухканальный цифровой осцилоскоп с цветным дисплеем. Частота дискретизации 500 Мвыб/сек, анализатор FFT, математические функции, интерфейс USB.
Цифровой осциллоскоп с цветным дисплеем/ с частотой дискретизации в реальном времени 500 Мвыб/сек / анализатор БПФ и дальнейшие математические функции / подключение для USB-накопителей

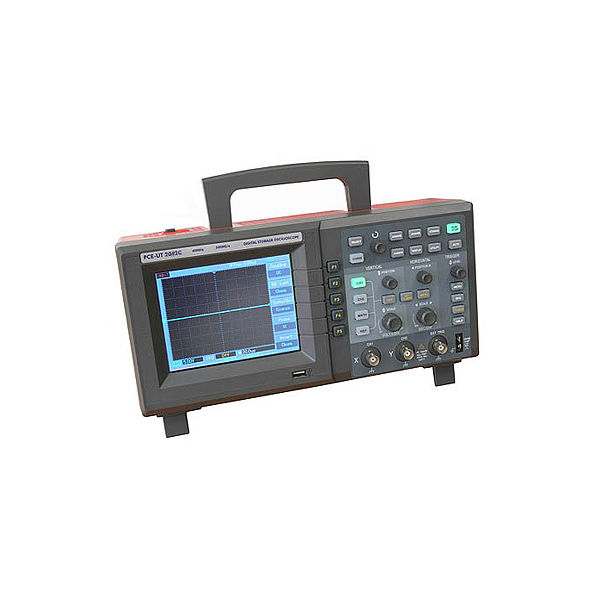

Цифровой осциллоскоп PCE-UT 2082C с частотой дискретизации в режиме реального времени 500 Мвыб /сек и диапазоном измерения за эквивалентную единицу времени 25 Гвыб/с является прекрасным устройством для промышленности и научных исследований, а также для техников-электронщиков. Многие высокопроизводительные функции этого прибора, например, несколько возможностей триггера и функции анализа позволяют с легкостью собирать и анализировать сигналы. Во внутренней памяти и на USB-накопителях можно сохранить до 10 сигналов , которые позже можно воспроизвести. Кроме того доступны математические функции, такие как анализ БПФ. Пользовательский интерфейс прибора адаптирован к традиционному расположению, что позволяет пользователю быстро к нему привыкнуть. Оптимальный дизайн обеспечивает быстрый доступ ко всем функциям и как следствие ускоряет работу.
Кнопка AUTO обеспечивает автоматический поиск настроек для неизвестных сигналов, а функция автоматического измерения показывает 19 параметров. Осциллоскоп PCE-UT 2082C – компактный прибор, обладающий небольшим весом, что позволяет использовать его, где угодно. Если у Вас возникнут дополнительные вопросы, касающиеся цифрового осциллоскопа PCE-UT 2082C, ознакомьтесь с техническими характеристиками ниже или свяжитесь с нами: + 44 (0) 2380 98703 0. Наши технические специалисты и инженеры с удовольствием проконсультируют Вас по всем осциллоскопам, весам, приборам для регулирования и контроля и другим измерительным приборам.
диапазон измерения на канал: 250 Мвыб/с в режиме реального времени
максимальная чувствительность: 5нс
полоса пропускания: 80 МГц
функции автоматического измерения: до 19 параметров
внутренняя память
прямое подключение USB-накопителей до 512 Мб
интегрированные математические функции
функция «Помощь» на английском языке
Стандарты: IEC61010; CAT III, 600 V
прибор поставляется с адаптером питания, двумя датчиками
Частота дискретизации |
|
Частота дискретизации в режиме реального времени |
500 Мвыб/с |
Диапазон измерения за эквивалентную единицу времени |
25 Гвыб/с |
Горизонтальная часть |
|
Временной базис |
5 нс – 50 с/дел |
Хранение сигналов |
1042 тыс |
Интерполяция сигнала |
sin (x)/x |
Вертикальная часть |
|
Аналоговая полоса пропускания |
80 МГц |
Чувствительность |
2 мВ – 5 В/дел |
Входная связь |
DC, AC, GND |
Входное сопротивление |
1 MΩ ± 2 % параллельно с 24 пФ ± 3 пФ |
Максимальное входное напряжение |
400 В (постоянное + амплитуда переменного) |
Память |
2500 точек/канал (расширяется до 50,000 точек) |
Преобразователь A/D |
8 бит |
Чувствительность |
2 мВ – 5 В/дел |
Триггер |
|
Тип триггера |
AUTO, NORM, SINGLE |
Соединение триггера |
DC, AC, LF-REJ, HF-REJ |
Задержка |
100 нс – 1.5 с |
Запускающий сигнал |
flank, pulse, video |
Функции измерения |
|
Автоматические измерения |
От пика до пика, среднее значение, действующее значение, частота, период, рабочий цикл, ширина импульса, верхняя и нижняя боковая поверхность, другие величины |
Указатель |
Вертикальный и горизонтальный пунктир, напряжение, время, частота, автоматическая или ручная размещенная синхронизация |
Функция памяти |
10 настроек прибора; 10 сигналов |
Специальные функции |
Самостоятельная калибровка |
Математические функции |
сложение/вычитание/умножение/деление FFT анализ, среднее значение: 2 – 128; интерполяция: sin (x)/x; zoom |
Дисплей |
5.7 “ (145 мм), цветной дисплей |
Источник питания |
AC 100 … 240 В, 45 … 440 Гц, 50 VA |
Параметры |
230 x 150 x 130 мм |
Вес |
4.1 кг |
