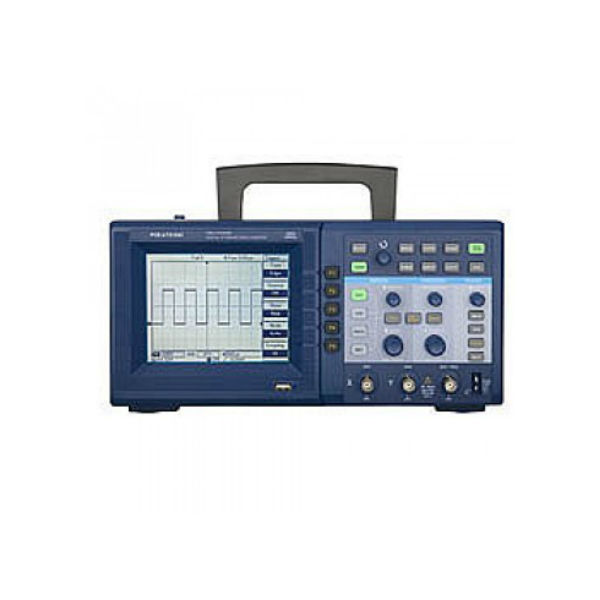

Лабораторный осциллоскоп PCE-UT 2152C имеет полосу пропускания 150 МГц, максимальная частота дискретизации 25 Гвыб / с и последовательность измерений в режиме реального времени 500 Mвыб/ с. Данный прибор также имеет 512 Мб памяти для каждого канала и максимальную чувствительность 2 нс. Кроме того в нем есть функция БПФ (преобразование Фурье) и другие общие математические функции. Благодаря большому объему памяти (512 Кб) осциллоскоп отображает точное представление обеих кривых и сигналов в четком масштабе (увеличение) для детального анализа.
Обладая высокой чувствительностью (2 нс) данный прибор может обнаружить высокочастотные шумы даже за короткий срок, который позволяет расширить сигнал. С помощью функции увеличения можно выполнить подробный анализ составляющих шума. Графическое представление отображается на цветном дисплее. Передать данные на компьютер для дальнейшего анализа можно через USB и RS-232. И программное обеспечение, и кабель для передачи данных включены в комплект поставки. Данные можно зарегистрировать либо во внутренней памяти или на USB-накопителе для последующего анализа.
Лабораторный осциллоскоп PCE-UT 2152C известен своим хорошим качеством и приемлемой ценой, а также широким спектром применения, как то: учебные заведения, производственные сектора, контроль качества, лаборатории, а также научные исследования и разработки.
Последовательность измерения каждого канала 250 Мвыб/с в режиме реального времени
максимальная чувствительность 2нс
функция автоматического измерения: до 19 параметров
внутренняя память для настроек и сигналов
прямое подключение к USB-накопителю для регистрации сигнала
математические функции
функция «Помощь» на английском языке
Стандарт: IEC61010; CAT II, 600 V
Комплектация включает в себя адаптер, кабель для передачи данных и два датчика
Частота дискретизации |
|
Частота дискретизации в режиме реального времени |
500 Мвыб/с |
Последовательность измерений |
25 Гвыб/с |
Горизонтальный компонент |
|
Временный базис |
2 нс — 50 с/дел |
Внутренняя память |
1024 Кб |
Интерполяция сигнала |
sin (x)/x |
Вертикальный компонент |
|
Полоса пропускания |
150 МГц |
Чувствительность |
2 мВ — 5 В/дел |
Входная связь |
DC, AC, GND |
Входное сопротивление |
1 MΩ ±2 % параллельно с 24 пФ ±3 пФ |
Максимальное входное напряжение |
400 (постоянное + амплитуда переменного) |
Датчик A/D |
8 бит |
Триггер |
|
Триггерный режим |
AUTO, NORM, SINGLE |
Триггерное соединение |
DC, AC, LF-REJ, HF-REJ |
Удержание |
100 нс — 1.5 с |
Сигнал триггера |
Flank, video, impulse |
Функции измерения |
|
Автоматическое измерение |
Максимальное значение, среднее значение, действующее значение, частота, период, рабочий цикл, ширина импульса, верхняя и нижняя боковая поверхность, другие величины |
Автоматические настройки |
Частота вертикального и горизонтального отклонения, уровень триггера |
Указатель |
Вертикальный и горизонтальный пунктир, исходная точка, напряжение, время, частота |
Функция хранения данных/памяти |
10 настроек прибора, 10 сигналов |
Специальные функции |
Автоматическая калибровка |
Дисплей |
5.7″ (145 цветной дисплей, 5.7″ (145 мм)) |
Питание |
AC 100 .. 240 В, 45 … 440 Гц, 50 VA |
Параметры |
320 x 150 x 130 мм |
Вес |
4.1 кг |
