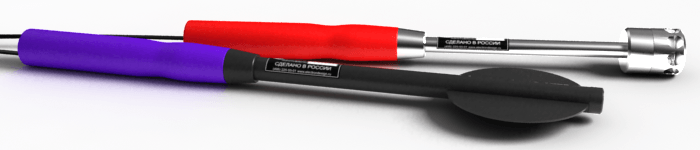

П3-80 — это обозначение прибора, включающего в себя цифровые преобразователи П3-80-ЕН500 и П3-80-Е (или хотя бы один из них) и индикаторный блок Экофизика-D. Индикатор Экофизика-D может быть интегрирован в измерителиЭкофизика-110А, Экофизика-110В, Экофизика, а может быть представлен и в автономном исполнении Экотерминал.

Номер в Госреестре СИ РФ: 47825-11 (Беларусь: РБ 03 13 4968 12).

Функциональные возможности:
  • Измерение напряженности электростатических полей (П3-80-Е)
  • Измерение напряженности низкочастотных электрических и магнитных полей (П3-80-ЕН500)
  • Одновременное измерение напряженности поля в полосах частот промчастоты и её субгармоник, 5-2000 Гц (с режекцией 50 Гц), 2-400 кГц, 10-30 кГц
  • Одновременное измерение напряженности поля в полосах частот 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц
  • Автоматическая запись в память, усреднение, удержание максимума
Особенности:
  • Измерение переменных электрических и магнитных полей одной антенной (П3-80-ЕН500)
  • Частотный анализ переменных электрических и магнитных полей
  • Совместимость с индикаторными блоками приборов серии Экофизика
  • Измерение напряженности и индукции переменного магнитного поля

Технические характеристики цифрового измерительного преобразователя П3‑80‑ЕН500

Пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах

Режим индикации Режим фильтрации Опорная частота Напряженность ЭП Погрешность Напряженность МП Погрешность
П3-80-Е400
П3-80-Н400
50 Гц узкая полоса 50 Гц 420 мВ/м — 100,0 кВ/м ± 15% 50 мА/м — 1,8 кА/м ± 15%
РЕЖ:50 Гц 75 Гц 2,0 В/м — 1,5 кВ/м ± 15% 200 мА/м — 100 А/м

100 мА/м — 100 А/м

± 10%
± 15%
5-2000 Гц 50 Гц не нормируется 0,3-1,0 А/м
1 А/м — 1,8кА/м
± 20%
± 15%
5-2000 Гц 75 Гц 2,0 В/м — 1,5 кВ/м ± 15% 500 мА/м — 100 А/м

200 мА/м — 100 А/м

± 10%
± 15%
10-30 кГц 20 кГц 100 мВ/м — 0,5 кВ/м ± 10% 5 мА/м — 100 А/м ± 10%
2-400 кГц 20 кГц 100 мВ/м — 20 В/м ± 15% 10,0 мА/м — 20 А/м ± 10%
П3-80-Е300
П3-80-Н300
50 Гц узкая полоса 50 Гц 420 мВ/м — 100,0 кВ/м ± 15% 50 мА/м — 1,8 кА/м ± 15%
30-300 Гц 50 Гц 1 В/м — 100,0 кВ/м ± 15% 0,3-1,0 А/м
1 А/м – 1,8 кА/м
± 20%
± 15%
300-3000 Гц 500 Гц 2,0 В/м — 1,5 кВ/м ± 10% 100 мА/м — 100 А/м ± 15%
3-30 кГц 10 кГц 100 мВ/м — 0,5 В/м ± 10% 5 мА/м — 100 А/м ± 15%
30-300кГц 100 кГц 200 мВ/м — 20 В/м ± 10% 5,0 мА/м — 20 А/м ± 15%

Габаритные размеры: длина: 500 мм; диаметр чувствительного элемента: 110 мм

Масса: не более 250 г

Интерфейс: DIN

Диапазоны измерения в режиме П3-80-H400 в нТл

В таблице ниже указаны диапазоны измерения антенны в нанотеслах, при которых погрешность измерения не превышает заявленной в руководстве по эксплуатации.

Режим фильтрации Опорная частота, Гц Нижняя граница диапазона измерений Верхняя граница диапазона измерений
50 Гц узкая полоса 50 0,050 А/м = 62,5 нТл 1,8 кА/м = 2,25 мТл
5 — 2000 Гц с режекцией 50 Гц 75 100 мА/м = 125 нТл 100 А/м = 125 мкТл
5 — 2000 Гц 50 0,2 А/м = 250 нТл 100 А/м = 125 мкТл
10-30 кГц 20000 0,005 А/м = 6,25 нТл 100 А/м = 125 мкТл
2-400 кГц 20000 10 мА/м = 12,5 нТл 20 А/м = 6,25 мТл

Технические характеристики цифрового преобразователя П3-80-Е

Диапазон измерения напряженности электростатического поля (НЭСП) 0,3 кВ/м – 200 кВ/м
Пределы допускаемой погрешности измерения НЭСП ±15%
Габаритные размеры 473×34×34 мм (исполнение 1)
420×40×40 мм (исполнение 2)
Масса не более 250 г
Интерфейс DIN
