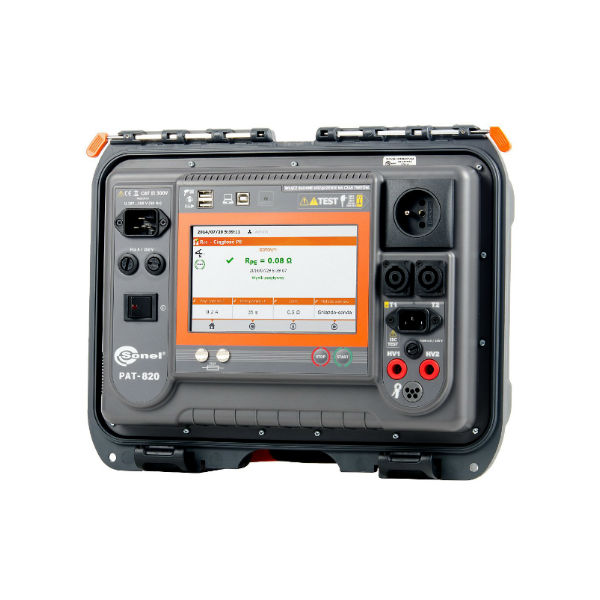

Цифровой счетчик PAT-820 используется для измерения параметров электрооборудования (электроинструменты, бытовая техника и та. Д.), Которые определяют их безопасность:сопротивление защитных проводников, сопротивление изоляции, непрерывность соединений, ток утечки, мощность, автоматическое измерение всех параметров. Параметры УЗО.Измеритель позволяет проводить испытания на высоковольтность.
Диапазон отображения | разрешение | точность |
---|---|---|
0,00 … 0,99 О | 0,01 Ом | ± (4% mv + 2 цифры) |
1,00 … 19,99 О | 0,01 Ом | ± (4% mv + 3 цифры) |
Измерение сопротивления защитного заземления I = 10А (класс защиты I)
Диапазон отображения | разрешение | точность |
---|---|---|
0 … 999 мОм | 1 мОм | ± (3% mv + 4 цифры) |
1,00 … 1,99 О | 0,01 Ом | ± (3% mv + 4 цифры) |
Измерение сопротивления защитного заземления I = 25А (класс защиты I)
Диапазон отображения | разрешение | точность |
---|---|---|
0 … 999 мОм | 1 мОм | ± (3% mv + 4 цифры) |
1,00 … 1,99 О | 0,01 Ом | ± (3% mv + 4 цифры) |
Измерение сопротивления изоляции
Диапазон измерения в соответствии с МЭК 61557-2 для:
U N | Диапазон отображения | разрешение | точность |
---|---|---|---|
100В | 0 … 1999 кОм | 1 кОм | ± (5% mv + 8 цифр) |
100В | 2,0 … 19,99 МОм | 0,01 МОм | ± (5% mv + 8 цифр) |
100В | 20,0 … 99,9 МОм | 0,1 МОм | ± (5% mv + 8 цифр) |
250В | 0 … 1999 кОм | 1 кОм | ± (5% mv + 8 цифр) |
250В | 2,00 … 19,99 МОм | 0,01 МОм | ± (5% mv + 8 цифр) |
250В | 20,0 … 199,9 МОм | 0,1 МОм | ± (5% mv + 8 цифр) |
500В | 0 … 1999 кОм | 1 кОм | ± (5% mv + 8 цифр) |
500В | 2 … 19,99 МОм | 0,01MO | ± (5% mv + 8 цифр) |
500В | 20,0 … 599,9 МОм | 0,1 МОм | ± (5% mv + 8 цифр) |
Измерение PE и тока утечки:
Диапазон отображения | разрешение | точность |
---|---|---|
0,00 … 3,99 мА | 0,01 мА | ± (5% mv + 2 цифры) |
4,0 … 19,9 мА | 0,1 мА | ± (5% mv + 2 цифры) |
Измерение эквивалентного тока утечки:
Диапазон отображения | разрешение | точность |
---|---|---|
0,00 … 3,99 мА | 0,01 мА | ± (5% mv + 2 цифры) |
4,0 … 19,9 мА | 0,1mA | ± (5% mv + 2 цифры) |
Измерение тока утечки прикосновения:
Диапазон отображения | разрешение | точность |
---|---|---|
0,00 … 4,999 мА | 0,001 мА | ± (5% mv + 3 цифры) |
Измерение мощности S:
Диапазон отображения | разрешение | точность |
---|---|---|
0 … 999 ВА | 1 ВА | ± (5% mv + 3 цифры) ± (8% mv + 5 цифр) * |
1…3,99 kVA | 0,01 kVA | ± (5% mv + 3 цифры) ± (8% mv + 5 цифр) * |
Измерение мощности P:
Диапазон отображения | разрешение | точность |
---|---|---|
0 … 999 Вт | 1 ватт | ± (5% mv + 3 цифры) ± (8% mv + 5 цифр) * |
1 … 3,99 кВт | 0,01 кВт | ± (5% mv + 3 цифры) ± (8% mv + 5 цифр) * |
Коэффициент мощности PF:
Диапазон отображения | разрешение | точность |
---|---|---|
0,00…1,00 | 0,01 | ± (10% mv + 5 цифр) |
Измерение потребления тока:
Диапазон отображения | разрешение | точность |
---|---|---|
0,00 … 15,99 А | 0,01 А | ± (2% mv + 3 цифры) |
Измерение напряжения:
Диапазон отображения | разрешение | точность |
---|---|---|
195,0…265,0 V | 0,1В | ± (2% mv + 2 цифры) |
Измерение частоты:
Диапазон отображения | разрешение | точность |
---|---|---|
45,0 Гц … 55,0 Гц | 0,1 Гц | ± (2% mv + 2 цифры) |
Измерения параметров
УЗО Проверка запуска и времени срабатывания УЗО t A
Диапазон испытаний в соответствии с МЭК 61557: от 0 мс … до верхнего предела отображаемого значения
Тип УЗО | фактор | Спектр | разрешение | точность |
---|---|---|---|---|
генеральный | 0,5 * I Δn | 0 … 300 мс | 1 мс | ± (2% mv + 2 цифры) (для УЗО I Δn = 10 мА и измерение с точностью 0,5xI Δn составляет: ± (2% mv + 3 цифры) |
генеральный | 1 * I Δn | 0 … 300 мс | 1 мс | ± (2% mv + 2 цифры) (для УЗО I Δn = 10 мА и измерение с точностью 0,5xI Δn составляет: ± (2% mv + 3 цифры) |
генеральный | 2 * I Δn | 0 … 150 мс | 1 мс | ± (2% mv + 2 цифры) (для УЗО I Δn = 10 мА и измерение с точностью 0,5xI Δn составляет: ± (2% mv + 3 цифры) |
генеральный | 5 * I Δn | 0 … 40 мс | 1 мс | ± (2% mv + 2 цифры) (для УЗО I Δn = 10 мА и измерение с точностью 0,5xI Δn составляет: ± (2% mv + 3 цифры) |
Измерение тока отключения УЗО I A для синусоидального дифференциального тока.
Диапазон испытаний в соответствии с МЭК 61557: (0,3 … 1,0) I Δn
Выбранный номинальный ток УЗО | Спектр | разрешение | Тестовый ток | Основная неопределенность |
---|---|---|---|---|
10 мА | 3,3 … 10,0 мА | 0,1 мА | 0,3 х я Δ ..1,0 х я Δ | ± 5% I Δn |
15 мА | 4,5 … 15,0 мА | 0,1 мА | 0,3 х я Δ ..1,0 х я Δ | ± 5% I Δn |
30 мА | 9,0 … 30,0 мА | 0,1 мА | 0,3 х я Δ ..1,0 х я Δ | ± 5% I Δn |
Flashtest
Диапазон отображения | разрешение | точность |
---|---|---|
0,00 … 2,50 мА | 0,01 мА | ± (5% mv + 5 цифр) |
Электрическая безопасность:
Другие технические характеристики:
