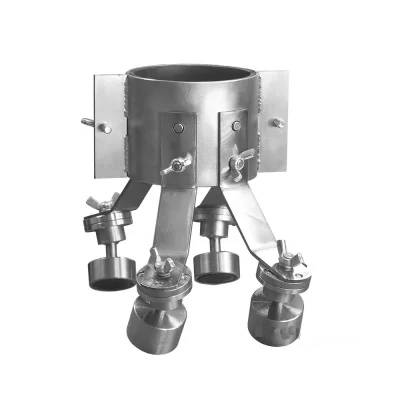

Крепежные приспособления серии «Паук-2М» изготавливаются по ТУ 4276-020-96651179-2015 и предназначены для размещения рентгеновских аппаратов на объектах контроля. Сборная конструкция состоит из четырёх ног, мощных магнитов и держателя для рентгеновского аппарата. Исполнение держателя соответствует модели аппарата и может быть выполнено в виде обжимной муфты или плоского основания. Магниты крепятся на ноги через регулировочный механизм с шаровой головкой и винтовым барашковым фиксатором, что позволяет размещать приспособление с аппаратом на трубах диаметром от 219 мм, а также объектах с плоской поверхностью. «Паук-2М» комплектуется сменными ногами различной длины. Фокусное расстояние регулируется путём их замены.
Технические характеристики | Исп. 1 | Исп. 2 | Исп. 3 | Исп. 4 |
Материал приспособления | нержавеющая сталь | |||
Количество комплектов сменных ног | 3 | 4 | 3 | 3 |
Диапазон регулирования фокусного расстояния, мм. | 0 — 250 | 119, 159, 254, 341 | 0 — 250 | 25 — 195 |
Возможность расширения диапазона | есть | есть | есть | есть |
Диапазон диаметров объекта контроля, мм | от 219 до плоскости | от 260 до плоскости | ||
Габаритные размеры мин, (ДхШхВ), мм | 125х215х165 | 290х190х62 | 250х160х170 | 214х273х167 |
Габаритные размеры макс, (ДхШхВ), мм | 190х340х320 | 290х438х287 | 390х230х350 | 214х452х350 |
Масса комплекта, не более, кг | 3,3 | 3,5 | 3,4 | 3,8 |
