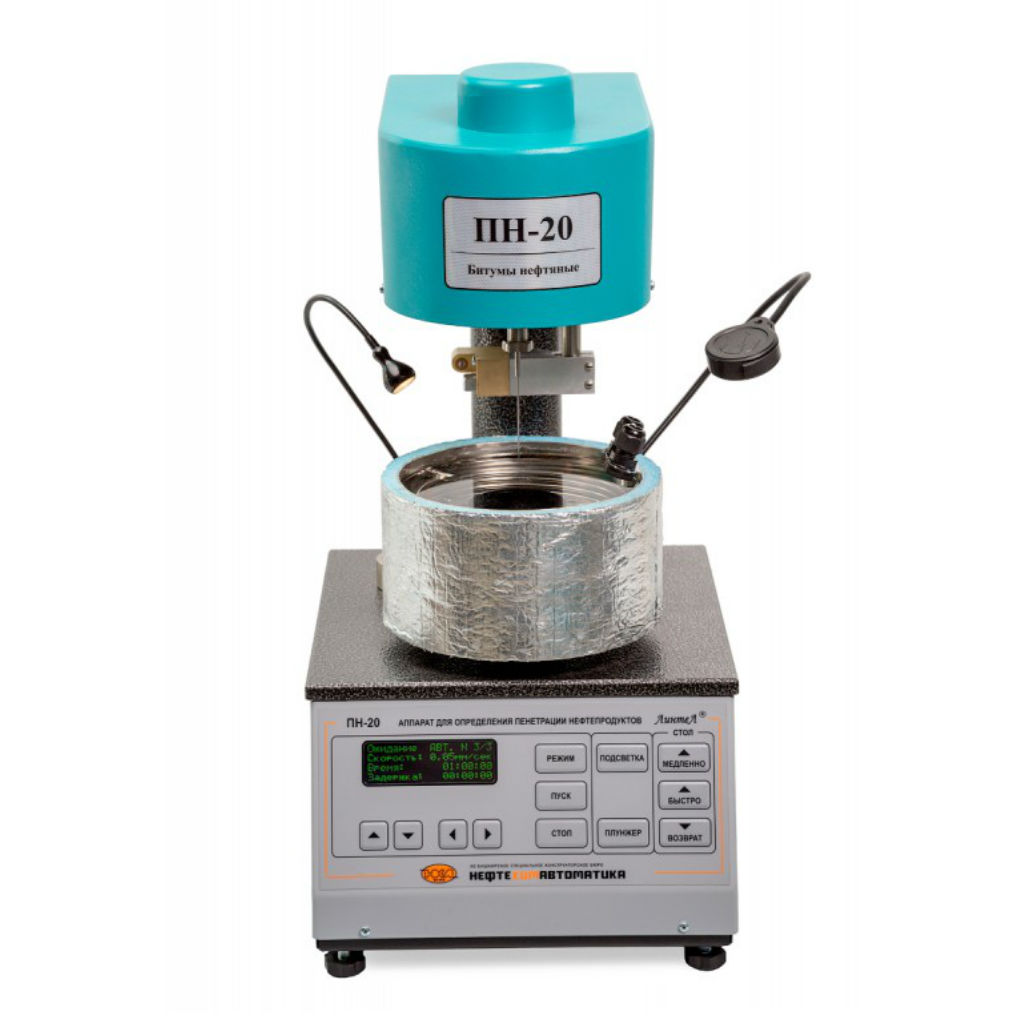

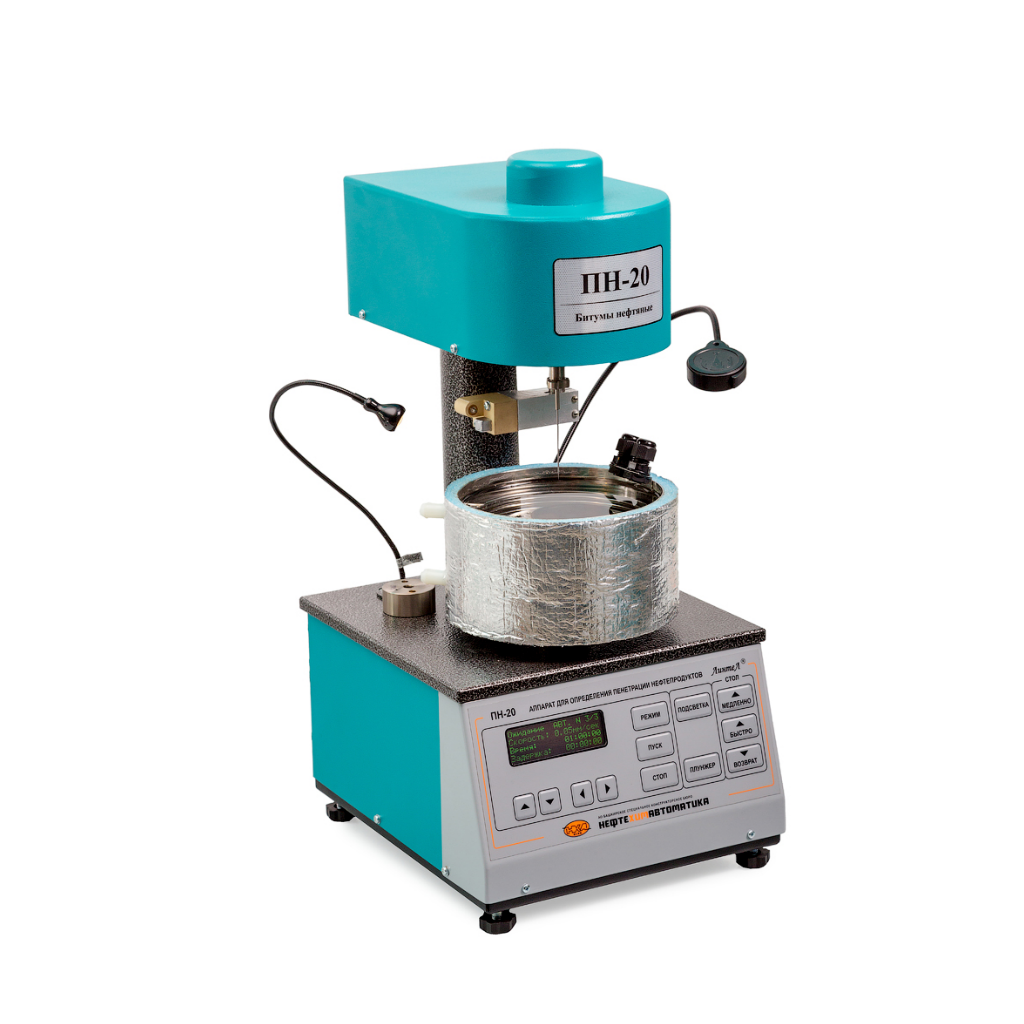

Пенетрометр автоматический для нефтепродуктов (битумов) ЛинтеЛ ПН-20Б
ЛинтеЛ ПН-20Б - пенетрометр автоматический для нефтепродуктов (битумов).
Особенности ЛинтеЛ ПН-20Б:
ЛинтеЛ ПН-20 обеспечивает автоматическое определение глубины погружения иглы в пробу...
Загрузка...
540000 руб.RUB
ЛинтеЛ ПН-20Б — пенетрометр автоматический для нефтепродуктов (битумов).
Особенности ЛинтеЛ ПН-20Б:
- ЛинтеЛ ПН-20 обеспечивает автоматическое определение глубины погружения иглы в пробу испытуемого продукта.
- Касание иглой битума определяется автоматически.
- ЛинтеЛ ПН-20 позволяет задавать следующие условия испытаний:
— время пенетрации с шагом 1с;
— время задержки перед выполнением пенетрации с шагом 1с. - Аппарат определяет величину пенетрации с погрешностью не более ±0,1 мм.
- Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности.
- Аппарат комплектуется жидкостной баней с теплообменником для подключения термокриостата (например, Линтел ТКС-20).
- Аппарат обеспечивает хранение до 9 результатов определений с расчётом их среднего значения.
- Управление движением стола в трех режимах: медленный подъем стола, быстрый подъем стола, быстрый возврат стола.
- Аппарат оснащен встроенным осветителем и лупой, помогающими определить момент касания иглой поверхности битума.
- Четырехстрочный OLED дисплей обеспечивает интуитивно понятный интерфейс пользователя с выводом всей необходимой информации при испытании и просмотре результатов.
- Система полной самодиагностики с индикацией причин неисправностей на дисплее.
- Остановка процесса испытания по окончанию анализа со звуковой сигнализацией.
Технические характеристики ЛинтеЛ ПН–20Б:
| Диапазон пенетрации* | 0 до 630 единиц пенетрации |
| Точностные характеристики | |
|---|---|
| Погрешность измерителя перемещения | не более ± 0,1 мм |
| Время пенетрации | от 1 до 3599 c |
| Время задержки перед выполнением пенетрации | от 0 до 3599 c |
| Скорость движения стола | от 0,02 до 5,0 мм/с |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность | не более 50 Вт |
| Габаритные размеры | 280 х 245 х 505 мм, (глубина х ширина х высота) |
| Масса | не более 14 кг |
| Температура окружающего воздуха | от +10 до +35 °C |
| Относительная влажность воздуха при температуре +25ºС, не более | 80% |
| Напряжение сети питания | от 198 до 242 В |
| Частота сети питания | 50±1 Гц |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
| Безопасность | |
|---|---|
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Комплект поставки ЛинтеЛ ПН–20Б:

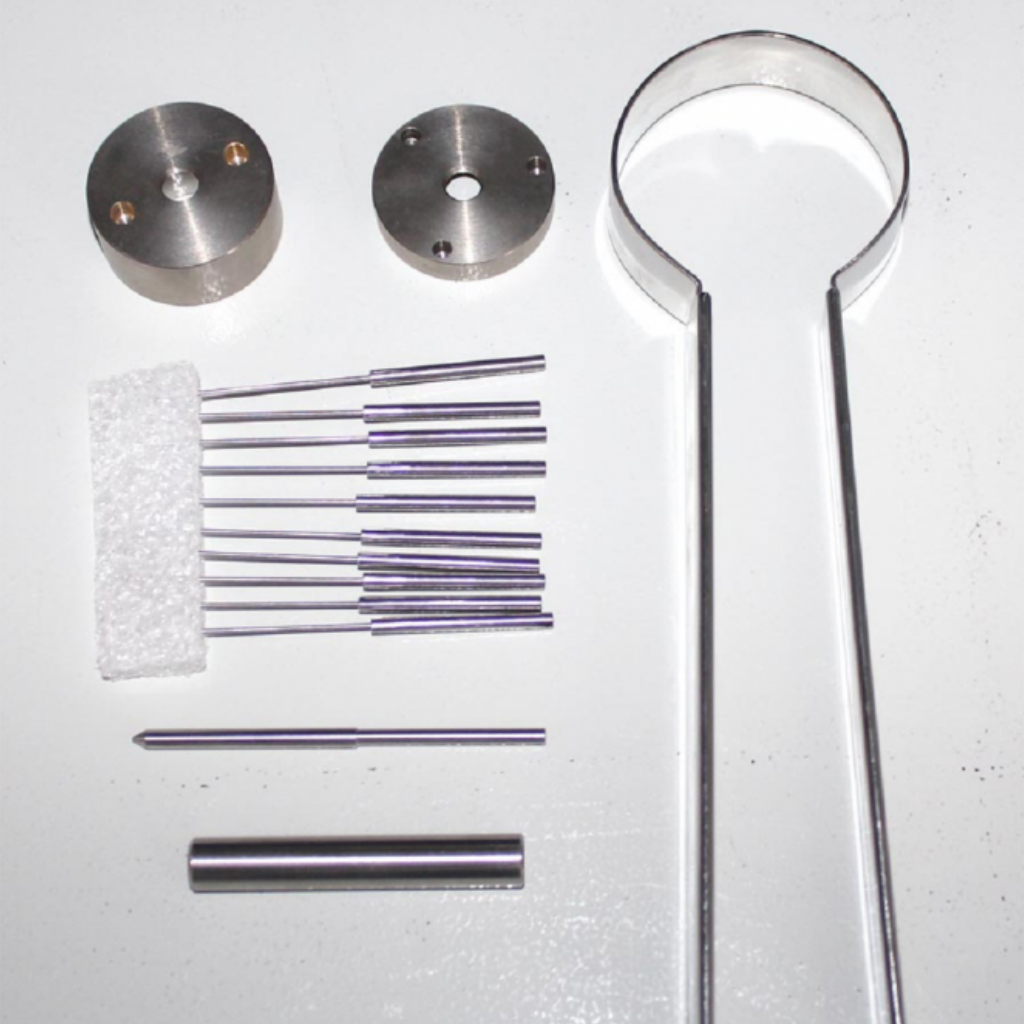

| Комплектация базовая | |
|---|---|
| Аппарат для определения пенетрации нефтепродуктов ЛинтеЛ® ПН-20 | 1 шт. |
| Стержень тарировочный, 63 мм | 1 шт. |
| Стержень тарировочный, 40мм | 1 шт. |
| Стержень тарировочный, 50мм | 1 шт. |
| Стержень поверочный | 1 шт. |
| Пластина | 1 шт. |
| Уровень, L< 400 мм | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Паспорт на стержни тарировочные | 1 шт. |
| Программа и методика аттестации | 1 шт. |
| Комплектация Б (ГОСТ 33136) | |
|---|---|
| Баня пенетрометра | 1 шт. |
| Подставка перфорированная | 1 шт. |
| Накладка изоляционная | 1 шт. |
| Чашка, 35 мм | 5 шт. |
| Ручка | 1 шт. |
| Игла | 10 шт. |
| Груз, 50г | 1 шт. |
| Груз, 150 г | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
| Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
| ЛинтеЛ ТКС-20 | Термокриостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ПН-20 Диапазон температур от -20 до +100°С; Точность поддержания t ±0,1°С |
| ЛинтеЛ ТС-20М | Термостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ПН-20 Диапазон температур от +20 до +100°С; Точность поддержания t ±0,1°С |
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование средства аттестации |
Пределы измерения |
Класс точности |
Назначение при аттестации | Стандарты, устанавливающие требования к средствам измерения |
|---|---|---|---|---|
| Микрометр МК-25 | от 0 до 25мм | КТ2 ±0,01 мм |
Измерение размеров пенетрационных игл | ГОСТ 6507-90 |
| Штангенциркуль ШЦ-I-150-0,05 |
от 0 до 150 мм | ±0,05 мм | Измерение размеров пенетрационных игл | ГОСТ 166-89 |
| Инструментальный микроскоп ИМЦЛ 150х75Б | до 150 мм | ±0,003мм | Измерение размеров пенетрационных игл | ГОСТ 8074-82 |
| Весы электронные HR-300 | (0,01-310) г | Класс 1 специальный (±1,2) мг | Измерение масс подвижных частей пенетрометра | ГОСТ Р 53228-2008 |
| Тарировочные стержни | (40,0±0,05)мм (50,0±0,05)мм (63,0±0,05)мм |
Класс 1 ±0,05 мм | Проверка диапазона пенетрации и состояния подвижной системы | ГОСТ 1440-78 ГОСТ 33136-2014 |
| Секундомер СОСпр-2б-2-000 | (1-60) с (1-60) мин |
КТ 2 ±1,8 с за 60 мин | Проверка отсчета времени | ТУ 25-1894.003-90 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
