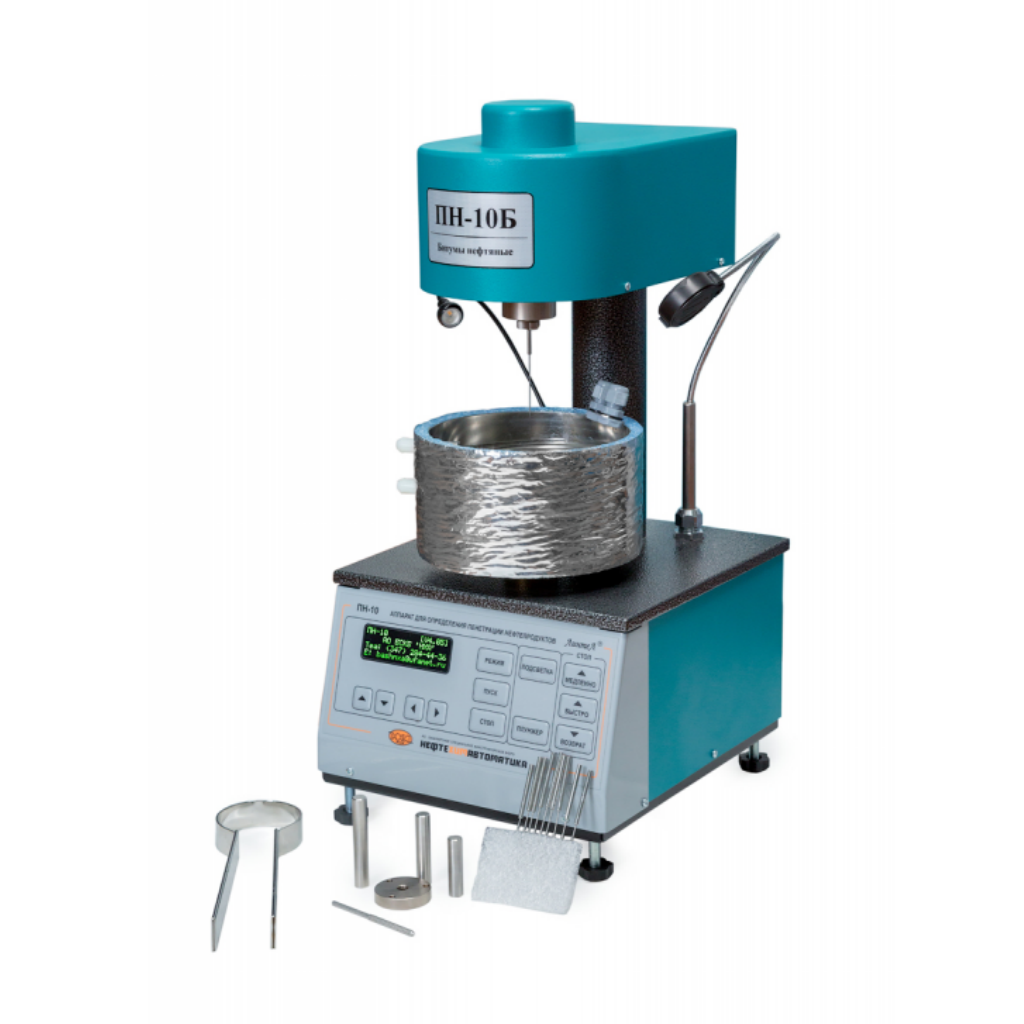

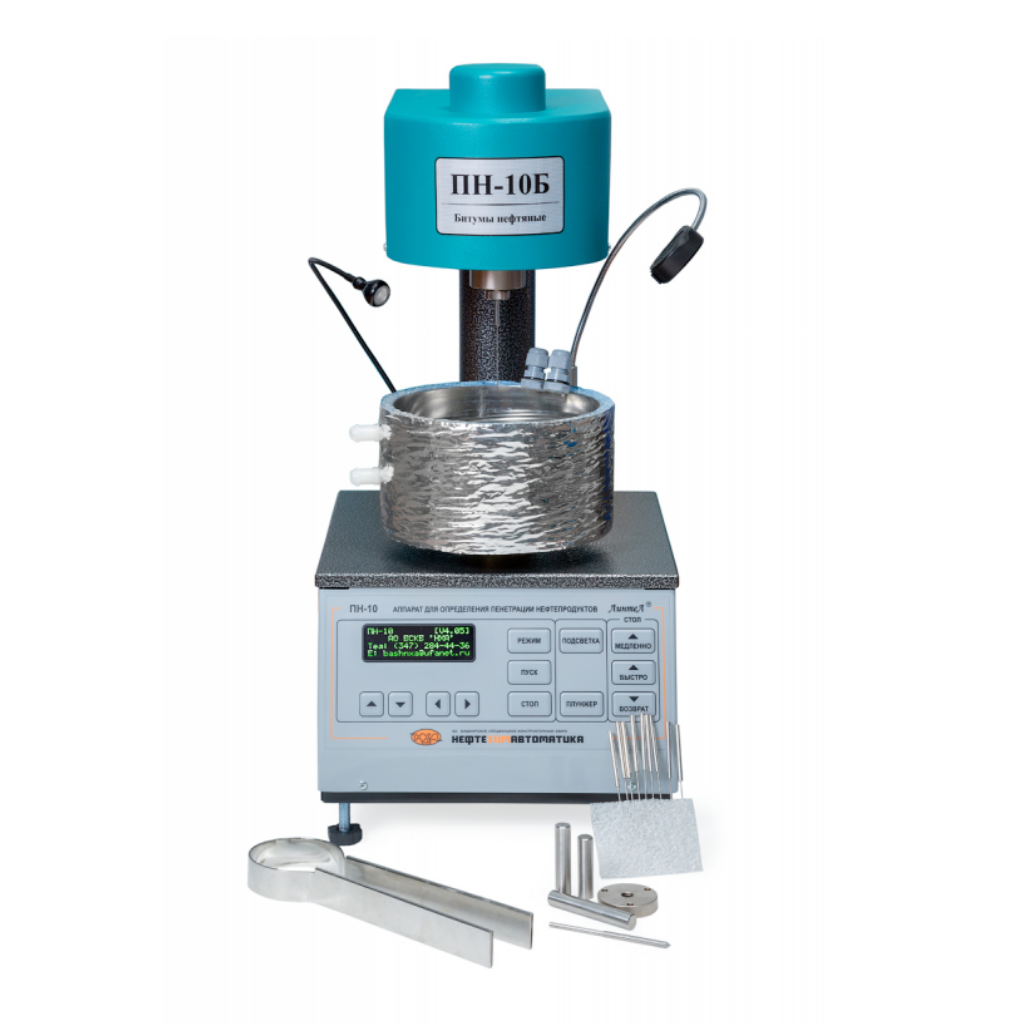

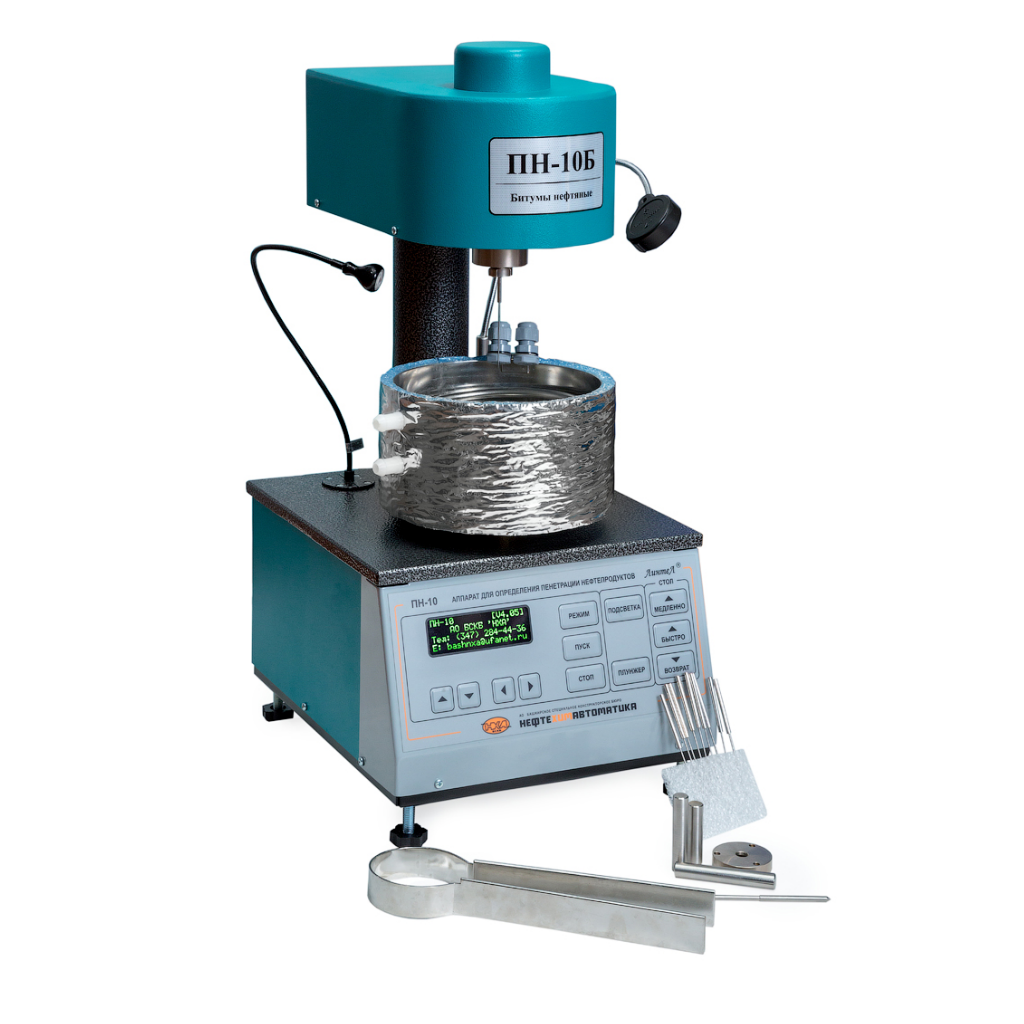

ЛинтеЛ ПН–10Б — аппарат для определения пенетрации (упругости) нефтепродуктов
Диапазон пенетрации* | от 0 до 630 единиц пенетрации |
Точностные характеристики | |
---|---|
Погрешность измерителя перемещения | ± 0,1 мм |
Время пенетрации | от 1 до 3599 c |
Время задержки перед выполнением пенетрации | от 0 до 3599 c |
Скорость движения стола | от 0,02 до 5,0 мм/с |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 50 Вт |
Размеры пенетрометра | 245х505х280мм (ширина х высота х глубина) |
Масса пенетрометра | не более 12 кг |
Температура окружающей среды | от 10 до 35 °C |
Относительная влажность при температуре +25°С | не более 80% |
Напряжение сети питания | от 198 до 242 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
Безопасность | |
---|---|
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Комплектация базовая | |
---|---|
Аппарат для определения пенетрации нефтепродуктов ЛинтеЛ® ПН-10 | 1 шт. |
Стержень тарировочный, 63 мм | 1 шт. |
Стержень тарировочный, 40мм | 1 шт. |
Стержень тарировочный, 50мм | 1 шт. |
Стержень поверочный | 1 шт. |
Пластина | 1 шт. |
Уровень, L< 400 мм | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Паспорт на стержни тарировочные | 1 шт. |
Программа и методика аттестации | 1 шт. |

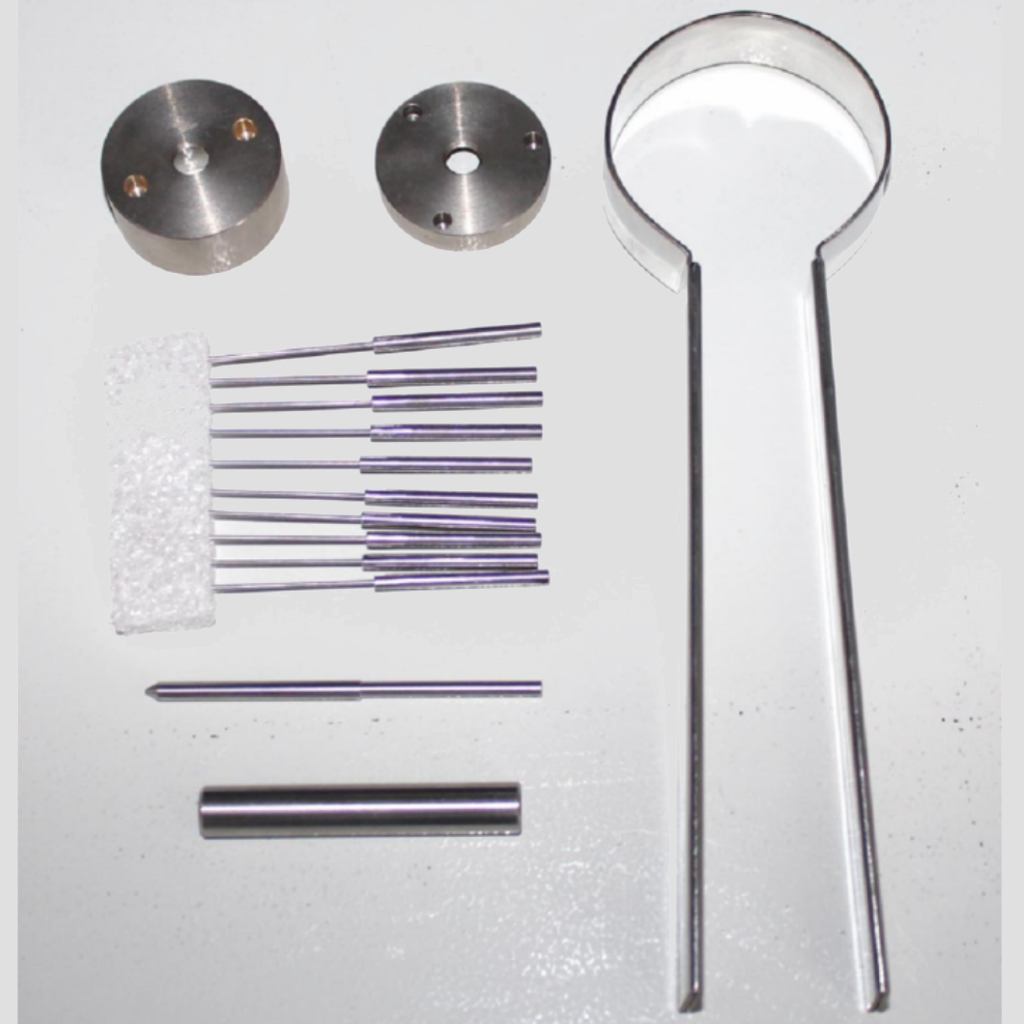

Комплектация Б (ГОСТ 33136) | |
---|---|
Баня пенетрометра | 1 шт. |
Подставка перфорированная | 1 шт. |
Накладка изоляционная | 1 шт. |
Чашка, 35 мм | 5 шт. |
Ручка | 1 шт. |
Игла (с паспортом), в футляре | 10 шт. |
Груз, 50г | 1 шт. |
Груз, 150 г | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
ЛинтеЛ ТКС-20 | Термокриостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ПН-10Б Диапазон температур от -20 до +100°С; Точность поддержания t ±0,1°С |
ЛинтеЛ ТС-20М | Термостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ПН-10Б Диапазон температур от +20 до +100°С; Точность поддержания t ±0,1°С |
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование средства аттестации |
Пределы измерения |
Класс точности |
Назначение при аттестации | Стандарты, устанавливающие требования к средствам измерения |
---|---|---|---|---|
Микрометр МК-25 | от 0 до 25мм | ±0,004мм | Измерение размеров пенетрационных игл, конусов, шариковых наконечников | ГОСТ 6507-90 |
Штангенциркуль ШЦ-I-150-0.05 |
от 0 до 150 мм | ±0,05 мм | Измерение размеров пенетрационных игл, конусов, шариковых наконечников | ГОСТ 166-89 |
Инструментальный микроскоп ИМЦЛ 150х75Б | до 150 мм | ±0,003мм | Измерение размеров пенетрационных игл, конусов, шариковых наконечников | ГОСТ 8074-82 |
Весы электронные HR-300 | (0,01-310) г | Класс 1 специальный (±1,2) мг | Измерение масс подвижных частей пенетрометра | ГОСТ Р 53228-2008 |
Тарировочные стержни | (40,0±0,05)мм (50,0±0,05)мм (63,0±0,05)мм |
Класс 1 ±0,05 мм | Проверка диапазона пенетрации и состояния подвижной системы | ГОСТ 1440-78 ГОСТ 33136-2014 |
Секундомер СОСпр-2б-2-000 | (1-60) с (1-60) мин |
КТ 2 ±1,8 с за 60 мин | Проверка отсчета времени | ТУ 25-1894.003-90 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
