Пенетрометр ЛинтеЛ ПН–10У
Загрузка...

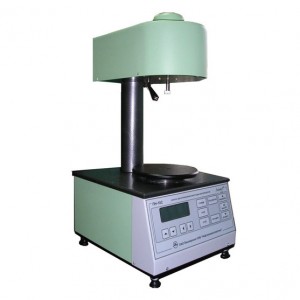

ЛинтеЛ ПН–10У — пенетрометр для нефтепродуктов (пластичных смазок и битумов).
ГОСТ 11501-78, ГОСТ 33136-2014, ASTM D-5,EN 1426:2007 и ГОСТ 5346-78
В соответствии с МИ 2418-97 «Классификация и применение технических средств испытаний нефти и нефтепродуктов», зарегистрированной Госстандартом России 15.12.97 г., пенетрометр рекомендован для определения пенетрации битумов и других битуминозных материалов, пластичных смазок и петролатумов.
Автоматические функции аппарата:
• определение величины пенетрации с точностью ±0,05мм;
• отображение информации о ходе и результатах испытания на жидкокристаллическом 4-х строчном дисплее;
• остановка процесса испытания по окончании анализа со звуковой сигнализацией;
• сохранение и просмотр до 9 результатов анализов в памяти.
НЕ автоматические функции аппарата:
• подъем стола пенетрометра в двух режимах (быстро и медленно) по нажатию клавиш;
Технические характеристики:
- Диапазон пенетрации: от 0 до 630 единиц пенетрации**
- Погрешность измерителя перемещения: ±0,05 мм.
- Время пенетрации: от 1 до 3599 с.
- Время задержки перед выполнением пенетрации: от 0 до 3599 с.
- Скорость перемещения стола: от 0,02 до 5,0 мм/сек.
- Основные размеры игл, конусов и допуски на них соответствуют требованиям ГОСТ 1440-78
- Общая масса движущихся частей (плунжера, груза и иглы с держателем), при которой производится погружение иглы (100,0±0,15)г. и (200±0,2)г., в том числе:
— масса иглы (2,50±0,05)г;
— плунжера (47,5±0,05)г;
— грузов (50,0±0,05) и (150,0±0,05) г. - Общая масса плунжера и конуса с держателем: (150,0±0,1)г, в том числе масса конуса (102,50±0,05) г.
- Параметры питания:
— напряжение (220+22/-33)В;
— частота (50±1)Гц;
— потребляемая мощность, не более: 50 В•А. - Габаритные размеры аппарата, не более: 245х280х505 мм.
- Масса, не более: 12 кг.
- Гарантийный срок эксплуатации аппарата: 12 месяцев.
Комплектность:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Аппарат Линтел ПН-10У | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Запасные части | ||
| Вставка плавкая ВП2-Б 4А 250В | 1 | |
| Сменные части | ||
| Игла для битумов | 10 | |
| Груз, m=50г | 1 | |
| Груз, m=150г | 1 | |
| Конус | 2 | |
| Конус для альтернативного метода* | 2 | спец-заказ |
| Принадлежности | ||
| Уровень (L<400мм) | 1 | |
| Стержень поверочный (диаметр 3,2) | 1 | |
| Стержень тарировочный (L=63мм) | 1 | |
| Чашка (h=35мм) | 5 | |
| Чашка (h=60мм) | 5 | |
| Подставка | 1 | |
| Смеситель для смазки | 1 | |
| Стакан для смазок | 2 | |
| Стакан для петролатума* | 4 | спец-заказ |
| Баня пенетрометра | 1 | |
| Футляр для битумных игл | 1 | |
| Футляр для конуса | 1 | |
| Футляр для альтернативного конуса* | 1 | спец-заказ |
* Поставляется по отдельному заказу
Средства измерения рекомендуемые для аттестации:
| Наименование средства | Пределы измерений | Класс
точности |
Назначение при аттестации аппарата | Примечание |
|---|---|---|---|---|
| Микрометр гладкий МК-25 | (0-25)мм | ±0,004мм | Измерение размеров пенетрационных игл и конусов | |
| Штангенциркуль
L-250 ШЦ-11-250-0,05- КТ 1 |
От 0 до 160мм
От 0 до 250мм |
Класс точности 1.
Погрешность ± 0,05мм |
То же | |
| Инструментальный микроскоп
ИМЦЛ 150х75Б |
До 150 мм | ±0,003 мм | То же | |
| Весы электронные HR-300 | (0,01-310)г | Класс точности специальный 1.
Погрешность ±1,2 мг |
Измерение масс подвижных частей пенетрометра | |
| Тарировочные стержни | (40,0±0,05)мм
(50,0±0,05)мм (63,0±0,05)мм |
Класс1
±0,05 мм |
Проверка диапазона пенетрации и состояния подвижной системы | По дополни-тельному заказу |
| Секундомер
СОСпр-2б-2-000 |
(1-60) сек
(1-60) мин |
Класс точности 2. Погрешность
±1,8с за 60мин |
Проверка отсчета времени | |
| Контрольные образцы* | Проверка повторяемости показаний |
*в качестве контрольных образцов выбирают продукты, которые используются при эксплуатации аппарата
** для поддержания температуры в бане 0° и 25° необходимо приобретение термокриостата жидкостного ЛинтеЛ ТКС-20.
