Пенетрометр по Бертольду

Пенетрометр по Бертольду

Пенетрометр по Бертольду для эффективной проверки намагничивания, глубины проникновения, качества люминесцентной суспензии и направления магнитного поля при магнитопорошковом контроле.

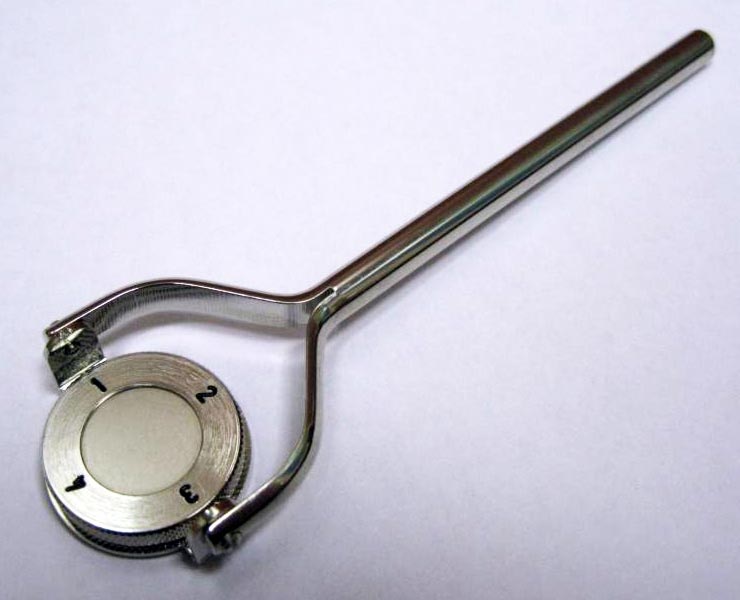

Пенетрометр по Бертольду представляет собой индикатор в виде кольца на держателе. Основной частью пенетрометра является диск, состоящий из 4-х секторов, каждый из которых имеет центральный угол 90°. Стыки между секторами представляют собой два искусственно взаимно перпендикулярных дефекта. Поверхность секторов закрыта крышкой из немагнитного материала, расстояние от которой до поверхности секторов можно изменять. Большее расстояние соответствует большей чувствительности контроля.

Пенетрометр не является средством измерения, не подлежит калибровке, поверке и внесению в Госреестр средств измерений и соответствует ГОСТ 21105-87.

Размеры индикатора:

• Диаметр 19 мм.
• Толщина 6,4 мм.
• Общая длина с держателем 100 мм.

Правила использования

Для проверки качества суспензии и режима намагничивания пенетрометр устанавливают на проверяемую деталь и создают магнитное поле. При этом над искусственным дефектом образуется поле рассеяния.

При нанесении суспензии индикаторная линия образуется над тем стыком, направление которого с вектором поля образует угол не менее 30°. Режим, соответствующий четкой индикаторной линии принимают за оптимальный. При вращении крышки из немагнитного материала увеличивается расстояние до проверяемой детали. Расстояние при котором индикация исчезнет, является мерой эффективности контроля.
