Переносной сигнализатор уровня ПСУ-2

ПСУ-2 предназначен для сигнализации оператору о верхнем и аварийном уровнях в заполняемом резервуаре, сигнализации и отключения насоса с целью предотвращения перелива в автоматическом режиме.

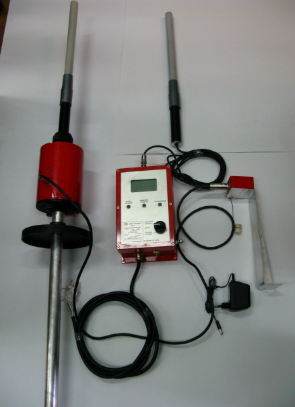

ПСУ-2 состоит из:

• переносного сигнализатора с радиопередатчиком ПСР устанавливаемого в замерный люк заполняемого резервуара с подключением к кодовому приспособлению КП установленному на резервуаре;
• кодового приспособления КП устанавливаемого на каждом резервуаре (количество определяется заказчиком — до 99 шт.;
• блока управления БУ устанавливаемого в насосной или операторной;
• антенны устанавливаемой на крыше насосной или операторной;
• зарядного устройства ЗУ.

Порядок работы ПСУ-2

Ручной режим

1. Подключить питание 220 В к блоку управления БУ.
2. Перевести переключатель режима работы на лицевой панели блока управления БУ в положение «Ручн.». После этого на жидкокристаллическом индикаторе появится эмблема «Химко» и прозвучит звуковой сигнал. Далее на индикаторе появится надпись «Ручное управление», загорится зелёный светодиод «Блокировка» и контакты реле замкнутся – устройство готово к работе.
3. По завершении работы перевести переключатель рода работы в положение «Выкл.» и отключить питание от блока управления БУ.

Автоматический режим

1. Подключить питание 220 В к блоку управления БУ.
2. Перевести переключатель рода работы на лицевой панели блока управления БУ в положение «автом.». После этого на жидкокристаллическом индикаторе появится эмблема «Химко» и прозвучит звуковой сигнал. Далее, на жидкокристаллическом индикаторе появится изображение (см. рис. ). Позиции 1, 3, 4, 5, 6, 7, 8, 11, 12 не индицируются.
3. Состыковать датчик уровня и блок сигнализации переносного сигнализатора с радиопередатчиком ПСР, завернуть крепёжные гайки.
4. Поместить датчик уровня в замерный люк резервуара.
5. Подключить соединительный кабель к переносному сигнализатору с радиопередатчиком ПСР и кодовому приспособлению КП, расположенному рядом с замерным люком. При этом замигает зелёный светодиод с частотой 4 Гц, затем частота мигания станет равной 1 Гц, что говорит о том, что номер резервуара успешно считан из кодового приспособления КП и производится установление связи с блоком управления БУ. В момент, когда связь будет успешно установлена, мигание светодиода на переносном сигнализаторе с радиопередатчиком ПСР сменится постоянным свечением, а на жидкокристаллическом индикаторе блока управления БУ отобразятся позиции 1, 3, 4, 5, 6, 7, 8, 11, 12.
