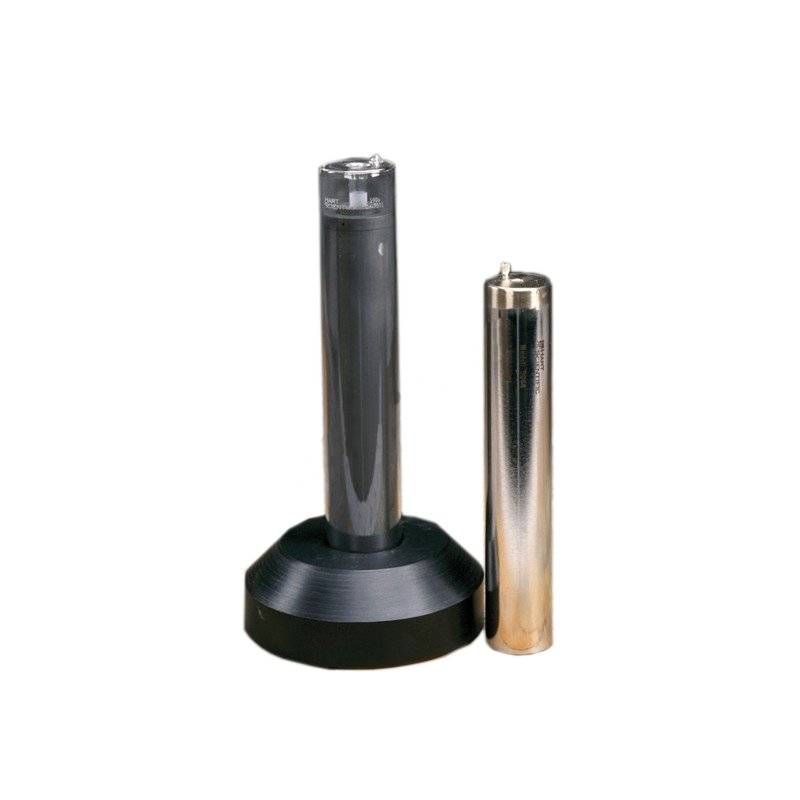

Первичный эталон Fluke 5946
Загрузка...
Первичный эталон Fluke 5946 — мини-вариант ячейки, предназначенной для определения точки замерзания цинка с расширенной неопределенностью 1,0°C. Такая ампула является хорошим вариантом для калибровки платиновых термометров сопротивления — SPRT, которые подверженных дрейфу и сенсоров, которые используются для измерения температуры тела.
Технические характеристики
- Внешний диаметр 41,3 мм.
- Внутренний диаметр 7,8 мм.
- Общая высота ячейки 22,2 см.
- Общая глубина погружения зонда 156 мм.
- Чистота цинка 99,9999%.
Особенности применения
Ампула выполнена в металлическом корпусе и может применяться не только со стандартной печью модели 9114, но и с компактным переносным калибратором температуры модели 9260, благодаря чему становится возможным мобильное проведение исследования.
Первичный эталон Fluke 5946 может поддерживать плоские участки температурных кривых в месте плавления до 8 дней и требует не более пяти минут обслуживания в неделю на установку новых плато плавления. Герметичное исполнение ячейки надежно защищает ее от проникновения газов и обеспечивает минимальную погрешность — 0,1 мК в течение как минимум 5 лет. У верхнего основания ампула заполнена чистым аргоном на 99,999%, при том, что в точке замерзания она полностью герметична. Давление аргона в ячейке в точке замерзания может достигать 101,325 кПа.
Концентрация примесей в графитовом тигле ячейки составляет менее 3 частей на миллион. При этом все графитовые детали в процессе производства подвергаются высокотемпературной обработке, что дополнительно обеспечивает точность при калибровке.
Технические характеристики Fluke 5946:
| Fluke 5946 | |
|---|---|
| Температура реперной | Точка плавления цинка |
| Температура | 419,527 °C |
| Габариты | 41,3 мм, внешний диаметр 7,8 мм, внешний диаметр 214 мм, общая высота |
| Глубина погружения‡ | 222 мм |
| высота ампула2 |
1 |
| Простая работа2 |
2 |
Погрешность (мК), k = 2
1 Расстояние от нижней части центрального резервуара до поверхности чистого металла.
2 Параметр «Только ампула» относится к расширенной погрешности ампулы при работе с помощью традиционных методов и поддержания точек плавления с использованием традиционных приборов поддержки. «Простая работа» означает расширенную погрешность ампулы при работе с помощью практических методов (например, использования точек плавления вместо точек кристаллизации или ледяного сала вместо ледяной мантии), а также и поддержание точек плавления с помощью аппаратов поддержки 9210 или 9260 компании Hart.
