Пирометр optris CT P7 для измерения температуры плёнки
Инновационный пирометр optris CT P7 со специальным спектральным диапазоном 7,9 мкм особенно подходит для измерения температуры тонких полимерных материалов, например, полиэтилентерефталата,...
Загрузка...по запросу
по запросу
Инновационный пирометр optris CT P7 со специальным спектральным диапазоном 7,9 мкм особенно подходит для измерения температуры тонких полимерных материалов, например, полиэтилентерефталата, полиуретана, триацетилцеллюлоза, политетрафторэтилена или полиамида.

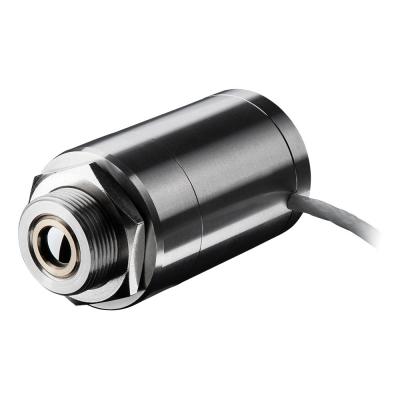

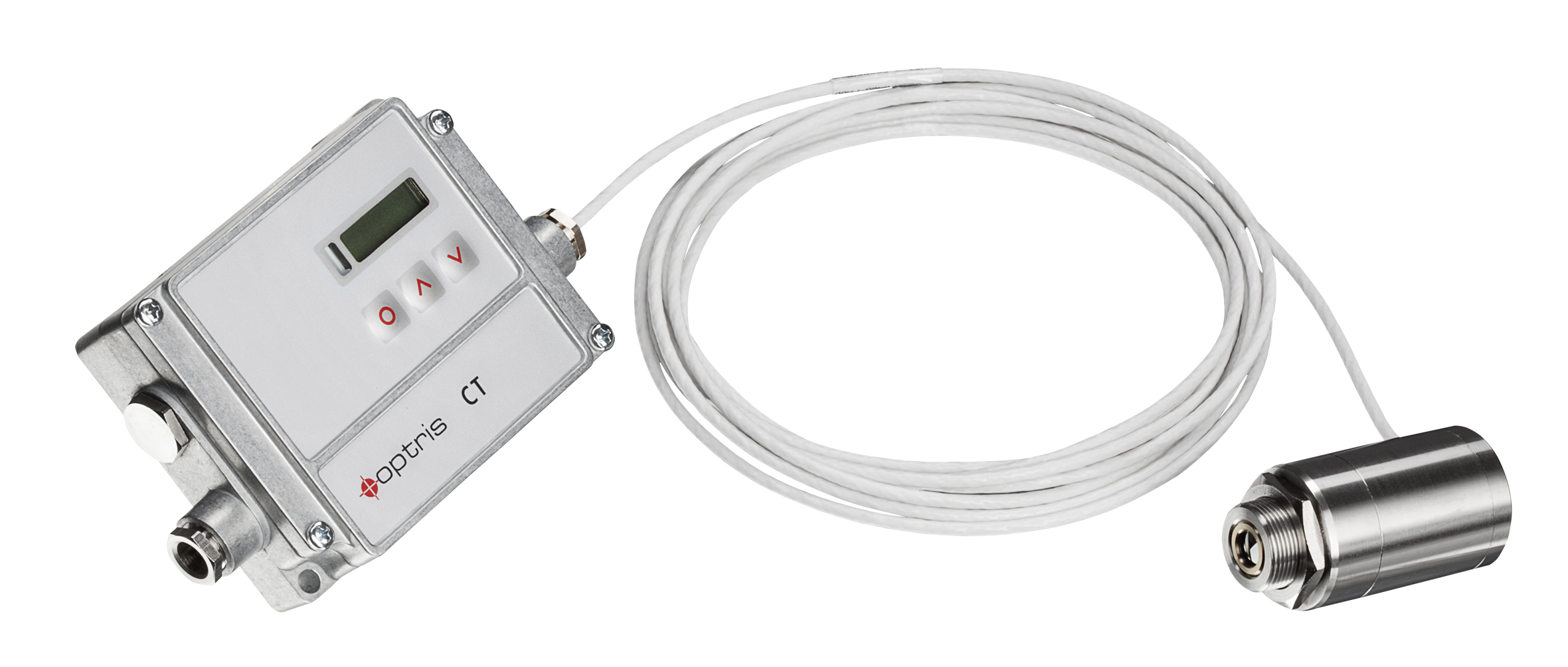

Рабочий диапазон температуры составляет от 0 до 710 °C, причём измерительная головка имеет термостойкость до 85 °C без дополнительного охлаждения. Отдельный электронный блок термометра для плёнки подкупает легкодоступными кнопками программирования и подсвечиваемым светодиодным дисплеем.
Основные параметры CT P7:
- Диапазон температур: от 0 °C до 710 °C.
- Спектральный диапазон: 7,9 мкм.
- Время отклика: 150 мс.
- В продаже от 605 евро (без НДС).
Области применения пирометра CT P7:
С длиной волны 7,9 мкм инфракрасный термометр optris CT P7 превосходно подходит для контроля температуры при изготовлении тонких полимерных плёнок. К ним относятся материалы: полиуретан (PU), полиэфирсульфон (PES), полиэтилентерефталат (PET), триацетилцеллюлоза (CTA) или тефлон (PTFE).
Технические характеристики пирометра для измерения температуры пленки CT P7:
Метрологические параметры:
- Диапазон температур (масштабируемый через кнопку программирования или входящее в комплект ПО): от 0 °C … 710 °C.
- Спектральный диапазон: 7,9 мкм.
- Оптическое разрешение (90 % энергии): 10:1.
- Погрешность2) (при температуре окружающего воздуха 23 ±5 °C): ±1 % или ±1,5 °C1).
- Воспроизводимость (при температуре окружающего воздуха 23 ±5 °C): ±0,5 % или ±0,5 °C1).
- Температурное разрешение (цифровое): 0,5 K.
- Время отклика (90 % сигнала): 150 мс.
- Коэффициент излучения / усиление (настраивается с помощью кнопок программирования или ПО): 0,100–1,100.
- Коэффициент пропускания (настраивается с помощью кнопок программирования или ПО): 0,100–1,100.
- Обработка сигнала (настраивается с помощью кнопок программирования или ПО): удержание максимального, минимального значения, среднее значение; расширенные функции удержания с пороговым значением и гистерезисом.
Общие параметры:
- Класс защиты: IP 65 (NEMA-4).
- Температура окружающего воздуха:
- Измерительная головка: от –20 °C … 85 °C.
- Электроника: от 0 °C … 85 °C.
- Температура хранения:
- Измерительная головка: от –40 °C … 85 °C.
- Электроника: от –40 °C … 85 °C.
- Относительная влажность воздуха: 10–95 %, без конденсации.
- Вибрация: IEC 68–2–6: 3 G, 11–200 Гц, каждая ось.
- Удар: IEC 68–2–27: 50 G, 11 мс, каждая ось.
- Вес:
- Измерительная головка: 200 г (измерительная головка с массивным корпусом).
- Электроника: 420 г.
Электрические параметры:
- Выходы/аналоговые:
- Канал 1: 0/4–20 мА, 0–5/10 В, термоэлемент J, K, сигнал тревоги.
- Канал 2: температура измерительной головки (от –20 до 85 °C в качестве 0–5 В или 0–10 В), выход сигнала тревоги.
- Выход сигнала тревоги: 24 В/50 мА (со свободным коллектором).
- Опция: реле: 2 x 60 В постоянного тока / 42 В переменного тока ACэфф; 0,4 A; с нулевым потенциалом.
- Выходы/цифровые (опция): USB, RS232, RS485, шина CAN, протокол DP сети PROFIBUS, сеть Ethernet.
- Полные выходные сопротивления:
- мА макс. 500 Ом (при 8–36 В постоянного тока)
- мВ мин. 100 кОм нагрузочное сопротивление
- термопара 20 Ом.
- Входы: программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер (сброс функции удержания).
- Длины кабеля: 3 м (стандарт), 8 м, 15 м.
- Потребление электроэнергии: макс. 100 мА.
- Электропитание: 8–36 В постоянного тока.
Варианты моделей:
Арт. №: Диапазон температур / спектральный диапазон / оптика / макс. температура окружающего воздуха / длина кабеля
- OPTCTP710: 0 … 710 °C / 7,9 мкм / 10:1 / 85 °C / кабель 3 м
Программное обеспечение CT P7:
