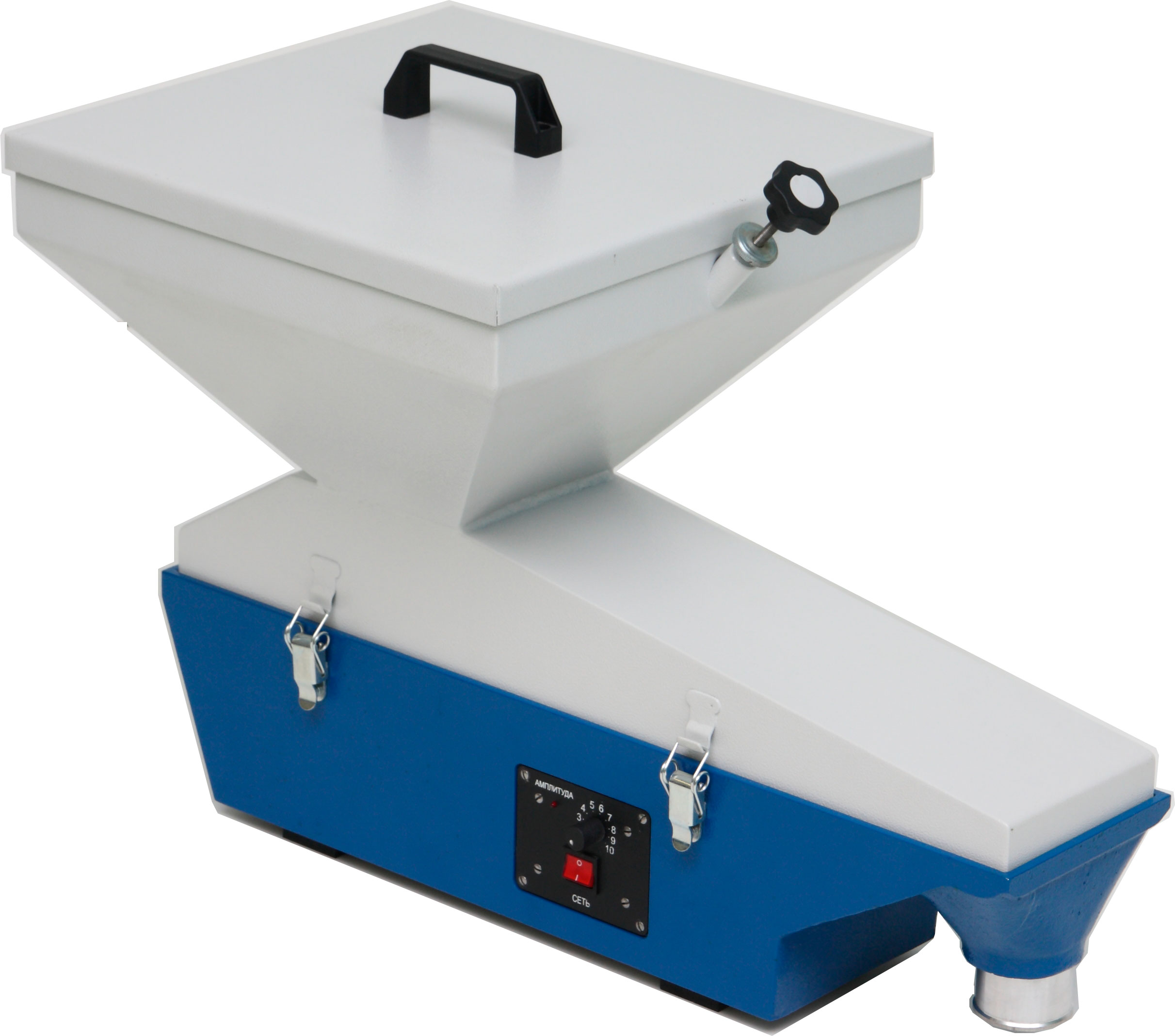

Питатель лабораторный ПГ 1

Питатель лабораторный с горизонтальным лотком ПГ 1 (вибропитатель) предназначен для непрерывной равномерной регулируемой подачи сыпучих материалов.
Вибропитатель – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, фармацевтической.

Описание устройства

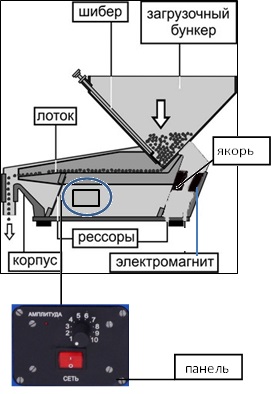

Основными составными частями лабораторного питателя являются: лоток с якорем — подвижная часть; корпус с панелью управления, бункер и катушка с сердечником — неподвижная часть.

Подвижная часть лабораторного питателя установлена на неподвижной через рессоры. В установленном на корпусе бункере смонтирована шиберная заслонка, предназначенная для регулирования размера выпускной щели. Бункер — легкосъемный, пристегивается к корпусу четырьмя пружинными защелками.
Установленный в корпусе блок управления, состоящий из якоря и катушки, предназначен для регулирования работы вибровозбудителя. Ось якоря расположена под углом к горизонту, что обеспечивает оптимальные условия для транспортировки материала по лотку.

Запрессованный в корпус патрубок предназначен для разгрузки сходящего с лотка потока материала. Снизу к корпусу прикреплена стальная плита с резиновыми амортизаторами, предназначенная для обеспечения устойчивости питателя во время работы.

Принцип работы

При включении питателя переменный ток протекает по обмотке катушки вибровозбудителя; возникающее при этом переменное электромагнитное поле воздействует на якорь. В результате якорь совершает возвратно-поступательные движения, изгибая рессоры и возвращаясь в исходное положение. Колебания якоря передаются связанному с ним горизонтально расположенному лотку. Засыпанный в бункер материал через шибер попадает на лоток, перемещается по нему и разгружается  через патрубок.  Производительность питателя лабораторного можно регулировать двумя способами: регулировкой положения шиберной заслонки и изменением амплитуды колебаний лотка.

Примеры применения

Любые сухие сыпучие  смеси: ферросплавы, руды, пластик, металлические  порошки и  полимерные вещества.

Достоинства:

• Загрузочный бункер с крышкой и лоток изготовлены из нержавеющей стали;
• Возможность регулировки производительности питателя двумя способами:
  • регулировкой амплитуды колебаний лотка за счет изменения силы тока, протекающего по катушке;
  • изменением толщины слоя материала на лотке, регулировкой положения шиберной заслонки.
• Оснащение питателя резиновыми амортизаторами для обеспечения устойчивости во время работы.
