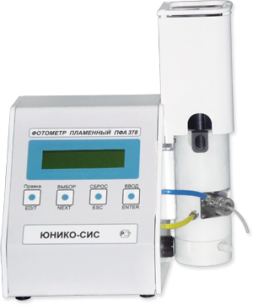

Пламенный фотометр ПФА-378
Загрузка...
Пламенный фотометр ПФА-378 предназначен для измерения концентрации ионов щелочных и щелочно-земельных металлов в растворах путем измерения интенсивности их эмиссионных линий при распылении анализируемого раствора в пламени газовой горелки.
Анализатор применяется в медицине, энергетике, сельском хозяйстве, на предприятиях водоснабжения, в химической, стекольной, металлургической и других отраслях промышленности.
По условиям эксплуатации в части воздействия климатических факторов внешней среды анализатор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Принцип работы
В основу работы пламенного фотометра положен метод фотометрии эмиссии химических элементов в пламени. Раствор, содержащий исследуемый элемент, в виде аэрозоля вводится в пламя газовой горелки. Эмиссионное излучение элементов разлагается в спектр оптической системой с использованием дифракционной решетки. Спектральное излучение регистрируется приемником на фотодиодной линейке. Микропроцессорная система фотометра измеряет интенсивность эмиссионных линий элементов и отображает результаты измерений на индикаторе в единицах концентрации исследуемого раствора.
В качестве горючего газа в пламенном фотометре используется пропан-бутан.
На основании положительных результатов испытаний пламенный фотометр ПФА 378 внесен в Государственный реестр средств измерений РФ. № 31861-08
Основные технические характеристики
| Определяемые компоненты | Натрий (Na), Калий (K), Литий (Li), Кальций (Сa) |
| Диапазон определения концентраций измеряемых компонентов, мг/дм3 | 0,5-100,0 для Na,K,Li 15-100 для Са |
| Пределы допускаемой абсолютной погрешности, мг/дм3 *)- Диапазоны измерений и погрешности фотометра приведены при условии использования Государственных стандартных образцов. | ± (0,036С+0,004) С — результат измерений, мг/дм3 |
| Предел обнаружения (чувствительность), мг/дм3 | 0,5 для Na,K,Li 15 для Са |
| Время одного измерения, включающего ввод пробы, анализ, вывод на индикатор результата | 5 с |
| Расход раствора на одно измерение | Не более 2,5 см3 |
| Время непрерывной работы, час, не менее | 8 |
| Продолжительность одного измерения, сек, не более | 5 |
| Давление воздуха, развиваемое компрессором, кг/см2, не менее | 0,75 |
| Потребляемая мощность, В*А , фотометр компрессор | 15 90 |
| Напряжение питающей сети | 220В±10%, 50Гц |
| Габариты фотометра (Ш*Дл*В), мм Габариты компрессора (Ш*Дл*В), мм | 290х220х270 250х190х230 |
| Масса фотометра, кг: масса компрессора ,кг не более | 6 ; 9 |
Стандартный комплект поставки.
- Фотометр ПФА-378 — 1
- Кабель питания сетевой — 1
- Капилляр (2 х 70 мм) — 2
- Шланг газовый ( 1 метр) — 1
- Шланг воздушный (2 метра) — 1
- Шланг сливной ( 1 метр ) — 1
- Хомуты (гайки) для шлангов 12-18 мм — 3
- Руководство по эксплуатации — 1
- Паспорт — 1
