Настольная лаборатория анализа воды модели НКВ-12 (базовая модификация) предназначена для анализа питьевой и природной воды (воды водоёмов хозяйственно-бытового, культурно-бытового назначения, поверхностных водоисточников и т.п.) по 20 важнейшим показателям. Данная модификация допускает изменение состава при заказе на основе пожеланий потребителя (согласованную специальную комплектацию).
Лаборатория НКВ-12 – вариант полевых лабораторий, характеризующийся максимальной универсальностью: она применима в передвижных (мобильных) и полевых условиях, а также в настольном варианте в условиях лабораторий. Позволяет выполнять анализ воды, общая минерализация которой не превышает 3 г/л.
НКВ-12 предназначена для определения показателей качества воды и состава водных вытяжек при полевом контроле качества воды; для контроля качества воды при разведке водоисточников, эксплуатации разнообразных инженерных установок и систем кондиционирования и очистки воды; при гидрологическом мониторинге, инженерно-геологических изысканиях, оценке агрессивности грунтовых вод и др.
Благодаря простоте и удобству работы, а также полноте и наглядности изложения процедур анализа в руководстве, лаборатории НКВ-12 находят широкое применение в различных областях деятельности.
Используемые методы: титриметрический, визуально-колориметрический, фотоколориметрический, кондуктометрический, потенциометрический, органолептический. Характеристики почвенных вытяжек (водных, солевых) определяются путем их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде.
Расчетными методами, с использованием результатов анализов, полученных экспериментально (в таблице не указаны) определяются: карбонатная жесткость (сумма ионов CO32– и HCO3–), магний (Mg2+), натрий и калий (Na+ + K+), сухой остаток.
Методы гидрохимического анализа, реализованные в лабораториях НКВ-12, соответствуют методикам выполнения измерений (МВИ), согласующимся с действующими нормативными документами.
Удобство и портативность при выполнении анализов обеспечиваются: применением аналитических растворов модифицированного состава для упрощенной и ускоренной их дозировки; применением составов рецептур и посуды, позволяющих минимизировать пробы; использованием современных удобных принадлежностей, посуды, специального оборудования (в том числе портативных средств дозировки растворов и проб).
Унификация и стандартизация при измерениях обеспечивается путем использования методов, операций и технологий анализа, являющихся типовыми для большинства действующих нормативных документов (ПНД Ф, РД, МВИ).
Разноуровневые методы при определении показателей состоят в сочетании возможности быстрого количественного анализа (химических измерений) по МВИ и сигнального экспресс-анализа. Так, при колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением пленочных шкал либо фотометрируются с применением полевого фотоколориметра; при титриметрическом анализе для титрования могут использоваться экспресс-пипетки либо стеклянные пипетки (бюретки).
Точность анализа, выполняемого с применением входящих в состав изделия аттестованных методик НКВ-12, сопоставима с точностью аналогичных лабораторных методик выполнения измерений (относительная погрешность до ±25-30%).
Для замены израсходованных химических реактивов и растворов из состава лаборатории поставляется комплект пополнения, в расчете на 100 анализов по каждому определяемому компоненту. Комплект пополнения уложен в специальный ящик и допоставляется по отдельному заказу. Масса комплекта пополнения — не более 5 кг. При необходимости и по согласованию могут быть также специально допоставлены наиболее часто используемые расходные химические реактивы и растворы отдельно от общего комплекта пополнения.

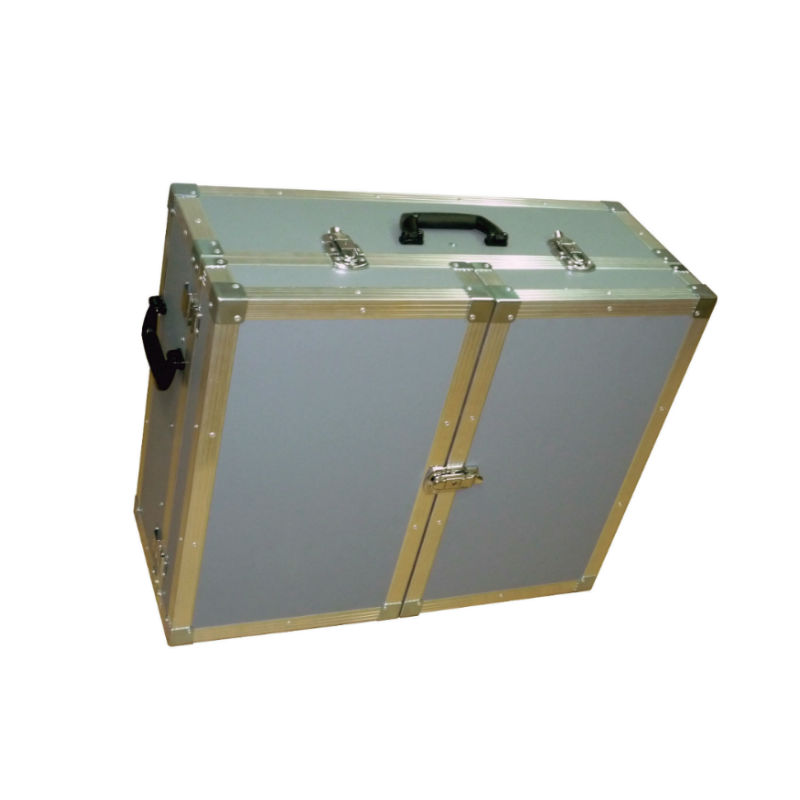

Лаборатория НКВ-12 может легко разворачиваться и применяться в полевых условиях, размещаться на собственных съемных ножках или закрепляться на стене. Укладка имеет жесткий водозащищенный корпус и оборудована замками–застежками, ручками для переноски, ножками и двумя столиками для разворачивания в рабочее положение. Кроме того, укладка обеспечена комплектом крепежа для закрепления лаборатории на стенке (см. рисунок). Делительные воронки, пипетки и др. лабораторная посуда, а также документация размещены в дверцах, открывающихся к оператору и жестко фиксируемых.

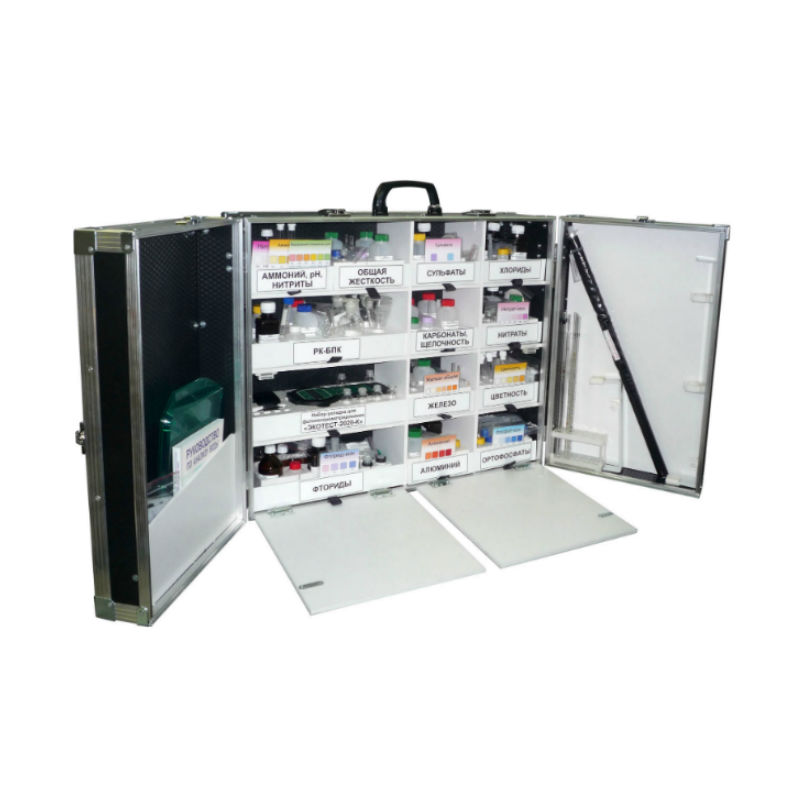

Укладка лаборатории для удобства сформирована по модульному (секционному) принципу. Каждый модуль расположен в своей секции, где присутствует все необходимое для выполнения анализа по данному показателю.
Комплектующие лабораторию НКВ-12 склянки с реактивами и растворами, лабораторная посуда, оборудование и другие средства оснащения размещены в непромокаемых ложементах, легко извлекаемых из укладки и размещаемых оператором на одном из 2 откидывающихся столиков.
Ящик укомплектован двумя стойками-штативами. Один используется при титровании для размещения пипетки, соединенной со шприцем гибкой трубкой, другой – для размещения специальной стеклянной трубки при определении прозрачности. Штатив-стойка устанавливается в рабочем положении вертикально в петлю нижней части опущенного столика, образуя удобное рабочее место оператора с равной доступностью комплектующих элементов. Пипетка на штативе соединена со шприцем гибкой трубкой, которая используется для заполнения пипеток растворами и титрования. Лабораторная посуда частично размещена на внутренней стороне дверцы.
Ящик имеет комплект крепежа для размещения на стене. Крепеж обеспечивает жесткую фиксацию ящика на стене. В комплект крепежа входит скоба для фиксации открытой дверцы к корпусу ящика.
Для удобства работы в прилагаемом паспорте на лабораторию и в развернутом виде на внутренней поверхности дверцы указано местоположение всех комплектующих элементов и их полный перечень.
Средства дополнительной комплектации уложены отдельно от базовой укладки.
ВК — визуально-колориметрический; КМ – кондуктометрический; ПМ – потенциометрический; ТМ – титриметрический; ФК – фотоколориметрический (с полевым фотоколориметром «Экотест-2020»)
Определяемый показатель | Наименование модуля | Диапазон измерений, метод, НТД | Состав | ||
Базо- вый № зак. 3.120 |
№ зак. 3.121 |
№ зак. 3.122 |
|||
Алюминий (Аl3+) | «Алюминий» | 0-0,5-2,0-6,0 мг/л (ВК) 0,05-1,0 мг/л(ФК) МВИ-06-151-12 |
+ | + | + |
Аммоний (NH4+) | «Аммоний, рН, Нитриты» | 0-1,0-2,6-5,0-7,0 мг/л (ВК) 0,2-4 мг/л (ФК) МВИ-04-148-10 |
+ | + | + |
Биохимическое потребление кислорода (БПК) | «РК-БПК» | 0,5-300 мг/л (ТМ, по Винклеру) ПНД Ф14.1:2:3:4.129 ИСО 5815 |
+ | + | + |
Водородный показатель (pH) | «Аммоний, рН, Нитриты» | 4,5-5,0-5,5-6,0-6,5-7,0-8,0-8,5- 9,0-10,0-11,0 ед. рН (ВК) | + | + | + |
Водородный показатель (pH) | рН-метр типа «рН-410» | 0-12 ед. рН (ПМ) | — | + | + |
Гидрокарбонат (HCO3–) | «Карбонаты, щелочность» | 30-1200 мг/л (ТМ) ПНД Ф14.1:2.245-07 |
+ | + | + |
Двуокись углерода свободная | ТК «Двуокись углерода свободная» | 2-100 мг/л (ТМ) РД 52.24.515-2005, РД 153-34.2-21.544-2002 |
— | — | + |
Двуокись углерода агрессивная | ТК «Двуокись углерода агрессивная» | 2-50 мг/л (ТМ) | — | — | + |
Железо общее (сумма Fe2+ и Fe3+) | «Железо» | 0-0,1-0,3-0,7-1,0-1,5мг/л (ВК) 0,05-2,0 мг/л (ФК) МВИ-01-190-09 |
+ | + | + |
Кальций (Са2+) | ТК «Кальций» | 2-500 мг/л (ТМ) РД 52.24.403 ИСО 6058 |
— | — | + |
Карбонат (CO32–) | «Карбонаты, щелочность» | 30-1200 мг/л (ТМ) | + | + | + |
Марганец | ТК «Марганец» | 0,5-10 мг/л (ВК) 0.1-5,0 мг/л (ФК) МВИ-18-192-13 |
— | — | + |
Медь | ТК «Медь» | 1,0-10,0 мг/л (ВК) 0,05-2,0 мг/л (ФК) МВИ-19-191-13 |
— | — | + |
Мутность (прозрачность) | «Мутность» | 60-1 см (по шрифту) 0,6-30,2 мг/л (по каолину) 1-52 ЕМФ ГОСТ 3351 ИСО 7027 |
+ | + | + |
Нитрат (NO3–) | «Нитраты» | 0-1,0-5,0-10-20-45 мг/л (ВК) | + | + | + |
Нитрит (NO2–) | «Аммоний, рН, Нитриты» | 0-0,02-0,1-0,5-2,0 мг/л (ВК) 0,02-0,6 мг/л (ФК) МВИ-10–149–10 |
+ | + | + |
Общая жесткость (сумма эквивалентов катионов Ca2+ и Mg2+) | «Общая жесткость» | 0,5–10 ммоль/л эквивалента (ТМ) РД 52.24.395-2007 ИСО 6058 |
+ | + | + |
Растворенный кислород | «РК-БПК» | 1,0-15 мгО/л (ТМ, по Винклеру) ПНД Ф 14.1:2.101-97 РД 52.24.419-95 |
+ | + | + |
Сульфат (SO42–) | «Сульфаты» | 30-300 мг/л (ТМ) МВИ–15–142а–12 |
+ | + | + |
Фторид (F–) | «Фториды» | 0-0,2-0,7-2,0 мг/л ВК 0,02-0,4 мг/л (ФК) МВИ-14-155-11 |
+ | + | + |
Фосфат-ион (по РО43-) |
«Фосфаты» | 0-0,5-1,0-3,5-7,0 мг/л (ВК) 0,1-3,5 мг/л (ФК) МВИ–05–240–10 |
+ | + | + |
Хлорид (Cl—) | «Хлориды» | 4-1200 мг/л (ТМ) МВИ–02–144–09 |
+ | + | + |
Хлор остаточный активный (суммарно, свободный, связанный) | ПЛ «Остаточный активный хлор» | Более 0,3 мг/л ГОСТ 18190 |
— | — | + |
Цветность | «Цветность» | 0-30-100-300-1000 град. цв. (ВК, пленочн. шк.) 0-10-20-30-40-60-100-300-500 град. цветн. (ВК, хромкобальт. шк.) ГОСТ Р 527-69-2007 20-200 град. цветн. (ФК) МВИ–10–157–13 |
+ | + | + |
Цинк | ТК «Цинк» | 0,5-5,0 мг/л (ВК) 0,05-0,5 мг/л (ФК) МВИ-20-193-13 |
— | — | + |
Солесодержние (по электропроводности) | DIST 2 | 0-10000 мг/л (КМ) | — | + | + |
Оптическая плотность проб при ФМ анализе | Фотоколориметр типа «Экотест-2020» | МВИ | — | + | + |
Примечание:
Объем пробы для анализа — от 1 до 300 мл.
Продолжительность анализа по каждому показателю — не более 20 мин., производительность — не менее 100 анализов по каждому из показателей.
Срок годности лаборатории НКВ-12 — не менее 1 года при соблюдении условий и сроков хранения растворов и реактивов.
Габаритные размеры ящика универсальной укладки – не более 75×60×26 см, масса (брутто) – не более 25 кг.
НКВ-12 не содержит сильнодействующих и ядовитых химикатов.
