УКВ укладка-лаборатория полевая войсковая контроля качества воды
Загрузка...Укладка-лаборатория полевого химического контроля качества воды, войсковая УКВ является многофункциональным переносным аналитическим комплексом, сформированным под задачи войскового полевого химического контроля воды.
Лаборатория аналогична разработанной во времена СССР полевой химической лаборатории ПХЛ-54, превосходя ее по многим техническим и эргономическим показателям. Представляет собой ранец с дополнительной укладкой – баулом. Комплектация УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения.
УКВ предназначена для оснащения подразделений инженерных войск, войск РХБ защиты, медицинских и специальных подразделений. Позволяет решать задачи войскового полевого химического контроля, разведки водоисточников, контроля качества исходной и очищенной воды при эксплуатации войсковых средств очистки и опреснения воды. Благодаря простоте и удобству работы лаборатория УКВ может использоваться личным составом, прошедшими минимальный курс обучения (инструктаж). В целях подготовки специалистов и сотрудников УКВ может применяться в учебной деятельности.
Состав и укладка УКВ

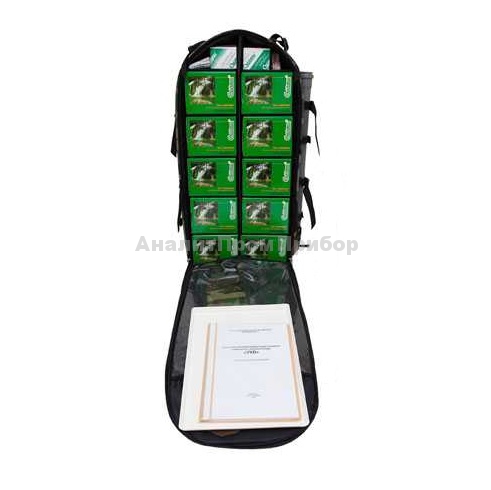

Ранец содержит основные химико-аналитические модули – тест-комплекты габаритными размерами не более 200*200*380 мм, компактные тест-системы, принадлежности для анализа, документацию и конструктивно позволяет организовать рабочее место оператора.
Баул содержит укладочные модули, не размещаемые в ранце, либо которые по тактическому применению не предназначены для полевой работы (остаются в базовом лагере).
УКВ сформирвана по модульному принципу. Каждый модуль представляет собой тест-комплект либо тест-систему и позволяет проводить измерения по одному показателю (группе однородных показателей), имея в составе все необходимое для работы, включая:
- готовые к применению аналитические растворы либо реагенты быстрого приготовления;
- посуда, средства дозировки, принадлежности, водозащищенные цветные контрольные шкалы;
- иллюстрированная инструкция (руководство по применению).
Модули размещены в водостойких контейнерах. Производительность каждого модуля 50–100 анализов по каждому показателю. Предусмотрены комплекты пополнения расходной части – УКВ-КП (взамен израсходованных реактивов, растворов, материалов, тест-систем). По дополнительному заказу потребителя проводится доукомплектование УКВ набором-укладкой для фотоколориметрирования, а также средствами контроля в воде и воздухе различных, не входящих в базовый перечень, токсикантов, а также отравляющих веществ и СДЯВ – всего 23 показателя.
Конструктивные решения УКВ
Ранцевая укладка выполнена с учетом особенностей экспедиционной работы: Конструкция ранца: полужесткий каркас, изменяемая внутренняя планировка, откидывающаяся панель-столик, защищенность от дождя и грязи, анатомическая конструкция подвески, поясной ремень, грудная стяжка, чехол (защита от сильного дождя).

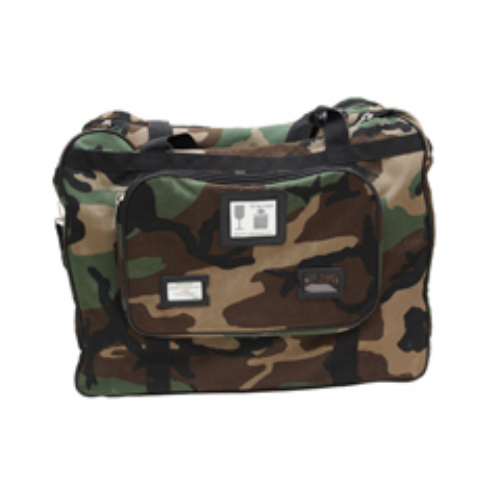

Баул выполнен из прочного влагостойкого материала, имеет одно большое отделение и карманы для принадлежностей и документации. Баул переносится за лямки.
Набор-укладка для фотоколориметрирования выполнена на основе портативного фотоколориметра «Экотест-2020(8)», предназначена для целей фотоколориметрирования окрашенных проб (коэффициента пропускания и оптической плотности растворов), образующихся в ходе химического анализа фотометрическими методами.
Используемые методы анализа соответствуют действующим ПНД Ф 14.1…, ГОСТ 24902, ГОСТ 18309, РД 52.24.419-95.
УКВ:
Технические параметры укладки УКВ для базового варианта комплектации:
| Характеристика | Значение | |
|---|---|---|
|
Ранец
|
Баул
|
|
| Полезный объем, л |
70 |
70 (максим.) |
| Масса брутто (включая укладку), кг |
не более 17 |
не более 15 |
| Максимальные габаритные размеры (высота×ширина×глубина), мм |
800×400× 200 |
540×320×520 |
| Количество ячеек |
10–16 |
– |
ВК – визуально-колориметрический; ВИКХК – войсковой индивидуальный комплект химического контроля; ИПЭ – индикаторный элемент плоский; КЛ – комплект-лаборатория; Т – тестовый; ТД – турбидиметрический; ТК – тест-комплект; ТМ – титриметрический; ТС – тест-система, ФК – фотоколориметрический; Э – экстракционный.
|
№ |
Показатель |
Наименование |
Ед. изм. |
Диапазон определяемых |
Метод анализа |
Срок годности, лет, не менее |
| Органолептические | ||||||
|---|---|---|---|---|---|---|
|
1.
|
Водородный показатель (рН) | Тест-комплект «рН» |
ед. рН |
4,5–5,0–5,5–6,0–6,5–7,0 |
ВК |
2 |
|
2.
|
Железо общее (Fe2+ и Fe3+) | Тест-комплект «Железо» |
мг/л |
0,1–0,3–0,7–1,0–1,5 |
ВК |
2 |
|
мг/л |
0,08–3,0 |
ФК |
||||
| Тест-система «Железо общее» |
мг/л |
50–400–1000 |
ВК, Т |
2 |
||
|
3
|
Железо (2) (Fe2+) | Тест-система «Железо (2)» |
мг/л |
3–30–300 |
ВК, Т |
2 |
|
4.
|
Жесткость общая (Ca2+ и Mg2+) | Тест-комплект «Общая жесткость» |
ммоль/л экв. |
0,5–20 и более (до 80) |
ТМ |
2 |
|
5.
|
Медь (Cu2+) | ТК «Медь Т» |
мг/л |
0–1–2–4 |
ВК |
3–5 |
| Тест-система «Медь» |
мг/л |
5–30–300–1000 |
ВК, Т |
2 |
||
|
6.
|
Сульфаты (SO42–) | Тест-комплект «Сульфаты» |
мг/л |
30–70 и более (до 6000) |
ТД |
2 |
|
7.
|
Хлориды (Cl–) | Тест-комплект «Хлориды» |
мг/л |
4–1200 и более (до 10000) |
ТМ |
2 |
|
8.
|
Сухой остаток | Тест-комплект «Хлориды»,тест-комплект «Сульфаты»,тест-комплект «Карбонаты»,
тест-комплект «Общая жесткость» |
мг/л |
До 2000 и более |
Расчетный |
– |
|
9.
|
Мутность | Тест-комплект «Мутность/ Прозрачность» |
мг/л |
До 1,5 и более (до 600) |
По станд. шкале |
|
|
10.
|
Прозрачность | Тест-комплект «Мутность/ Прозрачность» |
см |
1–40 |
По шрифту |
– |
|
11.
|
Хлор остаточный свободный | Тест-комплект «Активный хлор» |
мг/л |
0,3 и более (до 100) |
ТМ |
2 |
| Тест-система «Активный хлор», |
мг/л |
1,2–10–100 |
ВК, Т |
2 |
||
|
Токсикологические
|
||||||
| 12. | Алюминий остаточный (Al3+) | Тест-комплект «Алюминий» |
мг/л |
0,5–2,0–6,0 и более (до 50) |
ВК |
2 |
|
мг/л |
0,03–4,0 |
ФК |
||||
| 13 | Аммоний (NH4+) | Тест-комплект «Аммоний» |
мг/л |
0,2–0,7–2,0–3,0 и более |
ВК |
2 |
|
мг/л |
0,1–6,0 |
ФК |
||||
| 14. | Металлы (сумма Zn, Cu, Pb) | Тест-комплект «Металлы» |
мкмоль/л |
0,1–0,3–0,5–1,0 и более |
ВК, Э |
2 |
| 15. | Нефтепродукты | Тест-комплект «Масло и нефтепродукты» |
мг/л |
0,5–20 |
БХ, Э |
2 |
| 16. | Никель (Ni2+) | Тест-система «Никель» |
мг/л |
10–100–1000 |
ВК, Т |
2 |
| 17. | Нитраты (NO3–) | Тест-комплект «Нитраты», |
мг/л |
5–15–30–50 и более (до 400) |
ВК |
2 |
|
мг/л |
0,08–2,0 |
ФК |
||||
| Тест-система «Нитрат–тест» |
мг/л |
10–100–1000 |
ВК, Т |
2 |
||
| 18. | Полифосфаты (по РО43–) | Тест-комплект «Фосфаты» |
мг/л |
0,2–1,0–3,5–7,0 и более |
ВК |
2 |
|
мг/л |
0,03–6,0 |
ФК |
||||
| 19. | Свинец (Pb) | Тест-система «Свинец-ТМ» |
мг/л |
0,1–3,0 |
ВК |
5 |
| 20. | СПАВ (сульфонол) | Тест-комплект «ПАВ-А» |
мг/л |
0,5–1,0–2,0–5,0 |
ВК, Э |
2 |
|
мг/л |
0,3–10 |
ФК, Э |
||||
| 21. | Фенолы (сумма легколетучих) | Тест-комплект «Фенолы» |
мг/л |
0,02–0,5 |
ВК, Э |
2 |
| 22. | Формальдегид (СН2О) | Тест-комплект «Формальдегид» |
мг/л |
0,05–0,2–0,5–2,0 и более |
ВК |
2 |
|
мг/л |
0,03–0,5 |
ФК |
||||
| 23. | Фтор (F–) | Тест-комплект «Фториды» |
мг/л |
0,2–0,7–2,0 и более |
ВК |
2 |
|
ОВ и СДЯВ
|
||||||
| 24. | ФОВ, иприт сернистый, люизит | ВИКХК (в воде, воздухе, на поверхностях) |
ОТТ УН РХБЗ |
3
|
||
| 25. | Гидразин (NH2NH2) | Тест-комплект «Гидразин» |
мг/л |
0,05–0,3–1,0 |
ВК |
>2
|
|
мг/л |
0,05–1,7 |
ФК |
||||
| 26. | Мышьяк (As) | Тест-система «Мышьяк-ТМ» |
мг/л |
0,05–3,0 |
ВК |
2 |
| 27. | Цианиды | Тест-система «Цианиды-ТМ» |
мг/л |
1–500 |
ВК |
5 |
Комплект поставки УКВ:
УКВ поставляется в 4-х модификациях:
|
№ заказа |
Модификация |
Полный вес, кг, не более |
Количество мест |
| 3.900 | УКВ |
32 |
2 |
| 3.900.1 | УКВ, с укладкой для полевого фотоколориметрирования |
35 |
3 |
| 3.900.2 | УКВ, с укладкой контроля ОВ и СДЯВ |
35 |
3 |
| 3.900.3 | УКВ, с укладкой для полевого фотоколориметрирования, с укладкой контроля ОВ и СДЯВ |
38 |
4 |
Дополнительные принадлежности УКВ:
Укладка средств контроля ОВ и СДЯВ: штатные войсковые средства для контроля воздуха и поверхностей на ОВ, АХОВ, СДЯВ (индикаторные трубки, индикаторные элементы плоские, тест-системы), в комплекте с насосом-пробоотборником и принадлежностями (по дополнительному заказу).
Компания АналитПромПрибор поставляет УКВ по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
Цена УКВ соответствует цене производителя. Для того чтобы купить УКВ, необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru или позвонить нам по телефонам, указанных в контактах.
