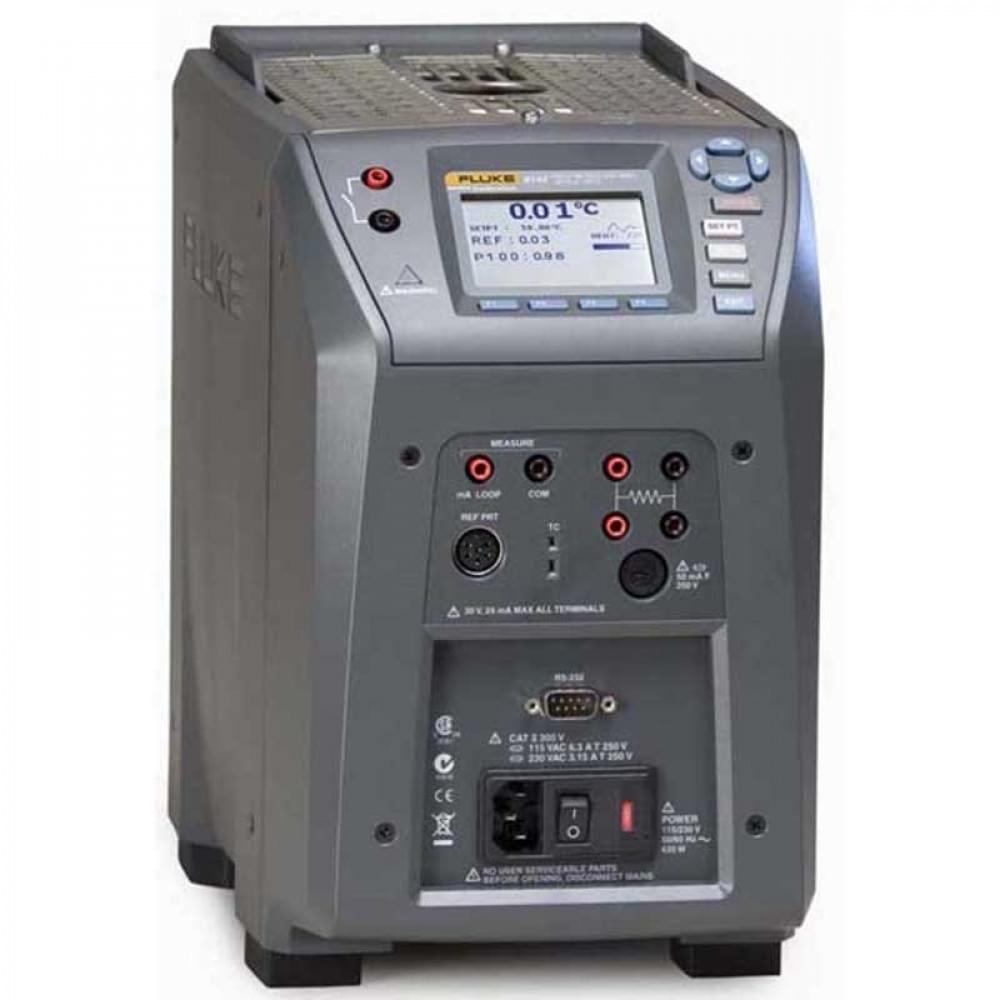

Полевой сухоблочный калибратор температуры Fluke 9142-E-P-256
Загрузка...
Калибратор температуры Fluke 9142-E-P-256 — это портативное решение, рассчитанное на работу в производственных условиях, которое используется для проверки и настройки термопар, термисторов, терморезисторов, преобразователей и других измерителей температуры в диапазоне от –25 °C до 150 °C. Прибор оперативно выходит на контрольные значения и отличается высокой производительностью, точность, однородностью.
Технические особенности
- Погрешность ±0,2°C и стабильность ± 0,01°C во всем диапазоне.
- Быстродействие — достижение рабочих пределов за 15 мин.
- Компенсация градиентов температуры обеспечивает стабильную работы в сложных условиях.
- Встроенный индикатор стабильности.
- Вес 8.2 кг и удобная ручка позволяют легко перемещать устройство.
- Порт RS-232 для подключения к ПК.
Комплектация “E-P”
В этом исполнении калибратор температуры Fluke 9142-E-P-256 оборудуется вставкой типа “Е” с метрическими отверстиями для зондов 3, 4, 6, 8, 10 мм и эталонным дюймовым разъемом 0.25″.
Индекс “P” означает программируемый процесс и связанные с ним дополнительные возможности. Эта версия калибратора температуры отличается встроенным 2-канальным отсчетным устройством, которое позволяет использовать эталонные платиновые термометры типа МТШ-90 и измерять электрические параметры тепловых сенсоров — ток, сопротивление, Полученные данные сохраняются в энергонезависимой памяти на 20 испытаний, каждый процесс можно снабдить индивидуальным обозначением, датой и временем испытаний. Одновременно регистрируется несколько показателей — температура блока Fluke 9142-E-P-256, параметры тестового датчика, эталонное значение, погрешность и т.д. Комплектное ПО “Interface-it” помогает экспортировать данные на ПК для создания отчетности и документации.
Процесс работы
Прибор может работать в автоматическом или ручном режиме. В первом случае требуется только указать номинальную температуру, после чего устройство выполнит трехступенчатую программу и отобразит на экране итоговый показатель температуры мертвой зоны. Если же требуется задать скорость нарастания сигнала же изменить количество калибровочных циклов, то настройки всех этапов теста могут быть установлены вручную.
Технические характеристики Fluke 9142-E-P-256:
| Fluke 9142-E-P-256 | |
|---|---|
| Температурный диапазон при 23 °C | от –25 до 150 °C |
| Точность | ± 0,2 °C во всем диапазоне |
| Стабильность | ± 0,01 °C во всем диапазоне |
| Осевая равномерность на 40 мм | ± 0,05 °C во всем диапазоне |
| Радиальная равномерность | ± 0,01 °C во всем диапазоне |
| Эффект нагрузки (с 6,35-мм эталонным зондом и тремя 6,35-мм зондами) | ± 0,006 °C во всем диапазоне |
| Гистерезис | 0,025 |
| Условия эксплуатации | 0 – 50 °C при относительной влажности 0 – 90 % (без конденсации) |
| Условия окружающей среды (для всех характеристик за исключением температурного диапазона) | от 13 до 33 °C |
| Глубина погружения | 150 мм |
| Внешний диаметр вставки | 30 мм |
| Время нагревания | 16 мин.: с 23 до 140 °C |
| Время охлаждения | 15 мин.: с 23 до –25 °C |
| Разрешение | 0,01° |
| Дисплей | ЖКД, °C или °F, по выбору пользователя |
| Размер (В x Ш x Г) | 290 мм x 185 мм x 295 мм |
| Масса | 8,16 кг |
| Требования к электропитанию | 100 – 115 В (± 10 %), 50/60 Гц, 635 Вт 230 В (± 10 %) 50/60 Гц, 575 Вт |
| Компьютерный интерфейс | RS-232 и 9930 в комплекте с управляющим ПО Interface-it |
| Технические характеристики моделей -P | |
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд)† | ±0,010 °C при –25 °C,± 0,015 °C при 0 °C, ± 0,020 °C при 50 °C, ± 0,025 °C при 150 °C, ± 0,030 °C при 200 °C, ± 0,030 °C при 200 °C, ± 0,050 °C при 420 °C, ± 0,070 °C при 660 °C |
| Диапазон эталонного сопротивления | от 0 до 400 Ом |
| Точность эталонного сопротивления‡ | от 0 до 42 Ом: ±0,0025 Ом, от 42 до 400 Ом: ±60 миллионных долей от показания |
| Характеристики эталона | МТШ-90, CVD, IEC-751, сопротивление |
| Измерительные возможности эталона | 4 провода |
| Разъем эталонного зонда | 6-штырьковый DIN с технологией Infocon |
| Точность встроенного термометра сопротивления | NI-120: ± 0,015 °C при 0 °C, PT-100 (385): ± 0,02 °C при 0 °C, PT-100 (3926): ± 0,02 °C при 0 °C, PT-100 (0): ± 0,20 °C при 0 °C |
| Диапазон сопротивления термометра сопротивления | от 0 до 400 Ом |
| Точность сопротивления термометра сопротивления‡ | 0 – 25 Ом: ± 0,002 Ом, 25 – 400 Ом: ± 80 миллионных долей от показаний |
| Характеристики термометра сопротивления | PT-100 (385),(JIS),(3926), NI-120, сопротивление |
| Измерительные возможности термометра сопротивления | четырехпроводные термометры сопротивления (двух- и трехпроводные термометры сопротивления только через перемычки) |
| Подключение термометра сопротивления | четырехтерминальный вход |
| Милливольтовый диапазон термопары | от –10 до 75 мВ |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) |
| Подключение термопары | Мини-разъемы |
| Встроенная точность измерителя мА | 0,02 % от показаний + 2 мВ |
| Диапазон мА | Выч. 4 – 22 мА, спец. 4 – 24 мА |
| Подключение мА | двухтерминальный вход |
| Функция замкнутого питания | источник питания замкнутой цепи, постоянное напряжение 24 В |
| Температурный коэффициент встроенной электроники (от 0 до 13 °C, от 33 до 50 °C) | ± 0,005 % от диапазона на 1 °C |
Комплект поставки Fluke 9142-E-P-256:
- Полевой сухоблочный термостат
- Вставка «E» 9142, различные измерительные отверстия, включая отверстие диаметром 6,35 мм
- RS-232 и 9930 в комплекте с управляющим ПО Interface-it
