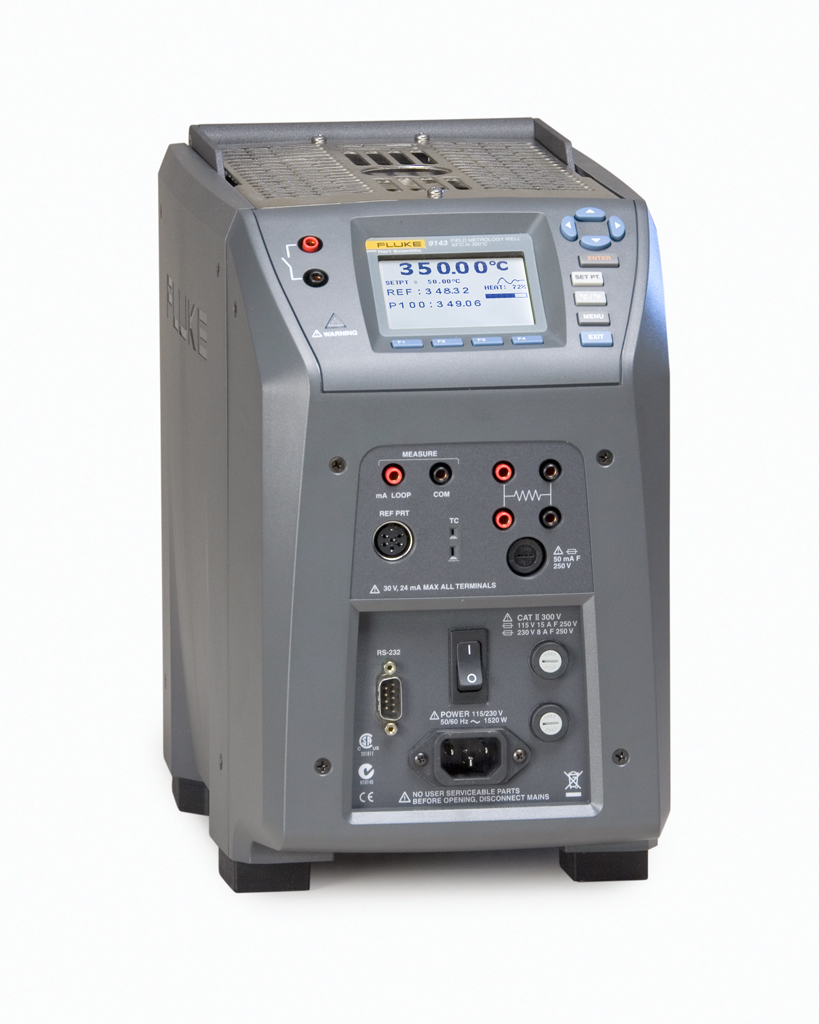

Полевой сухоблочный калибратор температуры Fluke 9143-A-P-256
Загрузка...
Калибратор температуры Fluke 9143-A-P-256 служит для проведения полевых испытаний и настройки разнотипных измерителей температуры — термопар, резистивных термометров, преобразователей и др. Рабочий диапазон модели от 33 °C до 350 °C при стабильности от ±0,02 °C и потерях на гистерезис 0,03 °C.
Технические преимущества
Глубина термостата составляет 150 мм, чего достаточно для настройки большинства промышленных датчиков. Нагрев до максимальной температуры занимает всего 5 минут, за счет чего значительно ускоряется проведение высокотемпературной калибровки. Показатели стабильности, осевой и радиальной однородности, устойчивости к влиянию загрузки находятся на уровне метрологического оборудования, что делает Fluke 9143-A-P-256 универсальным решением, которое совмещает лабораторную точность с преимуществами компактного переносного исполнения.
Удобство и мобильность работы
Небольшие размеры, вес 7.3 кг и удобная ручка для переноски упрощают использование калибратора температуры в условиях промышленного предприятия. За счет встроенной системы компенсации перепадов окружающей температуры в пределах от 13 °C до 33 °C обеспечивается стабильность работы и гарантируется точное соответствие фактических характеристик заявленным в указанном диапазоне. Благодаря применению двухзонного контрольного механизма, зона максимальной осевой однородности достигает 40 мм, что соответствует самым строгим отраслевым стандартам.
Модификация “A-P”
Прибор комплектуется вставкой типа “А” с дюймовыми отверстиями диаметром ⅜, 3/16, ¼ и ⅛ . В сравнении со стандартным исполнением Fluke 9143-A-P-256 отличается более широкими измерительными возможностями.
- Встроенное двухканальное отсчетное устройство для замеров тока, напряжения и сопротивления термосенсоров, а также обеспечения преобразователей питанием 24 В, что позволяет тестировать весь контур измерителя температуры — и электронную схему, и датчик. При этом калибратор поддерживает 2-, 3- или 4-проводную схему подключения.
- DIN-разъем для подключения эталонного платинового термометра (референсная калибровка).
- Функция регистратора. Одновременно фиксируются и сохраняются в памяти несколько показателей — температура блока, параметры тестового устройства, эталонное значение, погрешность и т.д. В памяти прибора можно сохранить данные до 20 испытаний, что особенно удобно, когда необходимо сравнить параметры зонда до и после настройки.
Технические характеристики Fluke 9143-A-P-256:
| Fluke 9143-A-P-256 | |
|---|---|
| Температурный диапазон при 23 °C | от 33 до 350 °C |
| Точность | ± 0,2 °C во всем диапазоне |
| Стабильность | ± 0,02 °C при 33 °C |
| Осевая равномерность на 40 мм | ± 0,04 °C при 33 °C |
| Радиальная равномерность | ± 0,01 °C при 33 °C, ± 0,015 °C при 200 °C, ± 0,02 °C при 350 °C |
| Эффект нагрузки (с 6,35-мм эталонным зондом и тремя 6,35-мм зондами) | ± 0,015 °C во всем диапазоне |
| Гистерезис | 0,03 |
| Условия эксплуатации | 0 – 50 °C при относительной влажности 0 – 90 % (без конденсации) |
| Условия окружающей среды (для всех характеристик за исключением температурного диапазона) | от 13 до 33 °C |
| Глубина погружения | 150 мм |
| Внешний диаметр вставки | 25,3 мм |
| Время нагревания | 5 мин.: с 33 до 350 °C |
| Время охлаждения | 32 мин.: с 350 до 33 °C |
| Разрешение | 0,01° |
| Дисплей | ЖКД, °C или °F, по выбору пользователя |
| Размер (В x Ш x Г) | 290 мм x 185 мм x 295 мм |
| Масса | 7,3 кг |
| Требования к электропитанию | 100 – 115 В (± 10 %), 50/60 Гц, 1400 Вт 230 В (± 10 %) 50/60 Гц, 1800 Вт |
| Компьютерный интерфейс | RS-232 и 9930 в комплекте с управляющим ПО Interface-it |
| Технические характеристики моделей -P | |
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд)† | ±0,010 °C при –25 °C,± 0,015 °C при 0 °C, ± 0,020 °C при 50 °C, ± 0,025 °C при 150 °C, ± 0,030 °C при 200 °C, ± 0,030 °C при 200 °C, ± 0,050 °C при 420 °C, ± 0,070 °C при 660 °C |
| Диапазон эталонного сопротивления | от 0 до 400 Ом |
| Точность эталонного сопротивления‡ | от 0 до 42 Ом: ±0,0025 Ом, от 42 до 400 Ом: ±60 миллионных долей от показания |
| Характеристики эталона | МТШ-90, CVD, IEC-751, сопротивление |
| Измерительные возможности эталона | 4 провода |
| Разъем эталонного зонда | 6-штырьковый DIN с технологией Infocon |
| Точность встроенного термометра сопротивления | NI-120: ± 0,015 °C при 0 °C, PT-100 (385): ± 0,02 °C при 0 °C, PT-100 (3926): ± 0,02 °C при 0 °C, PT-100 (0): ± 0,20 °C при 0 °C |
| Диапазон сопротивления термометра сопротивления | от 0 до 400 Ом |
| Точность сопротивления термометра сопротивления‡ | 0 – 25 Ом: ± 0,002 Ом, 25 – 400 Ом: ± 80 миллионных долей от показаний |
| Характеристики термометра сопротивления | PT-100 (385),(JIS),(3926), NI-120, сопротивление |
| Измерительные возможности термометра сопротивления | четырехпроводные термометры сопротивления (двух- и трехпроводные термометры сопротивления только через перемычки) |
| Подключение термометра сопротивления | четырехтерминальный вход |
| Милливольтовый диапазон термопары | от –10 до 75 мВ |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) |
| Подключение термопары | Мини-разъемы |
| Встроенная точность измерителя мА | 0,02 % от показаний + 2 мВ |
| Диапазон мА | Выч. 4 – 22 мА, спец. 4 – 24 мА |
| Подключение мА | двухтерминальный вход |
| Функция замкнутого питания | источник питания замкнутой цепи, постоянное напряжение 24 В |
| Температурный коэффициент встроенной электроники (от 0 до 13 °C, от 33 до 50 °C) | ± 0,005 % от диапазона на 1 °C |
Комплект поставки Fluke 9143-A-P-256:
- Полевой сухоблочный термостат
- Вставка «A» 9143, стандартные отверстия разного диаметра
- RS-232 и 9930 в комплекте с управляющим ПО Interface-it
