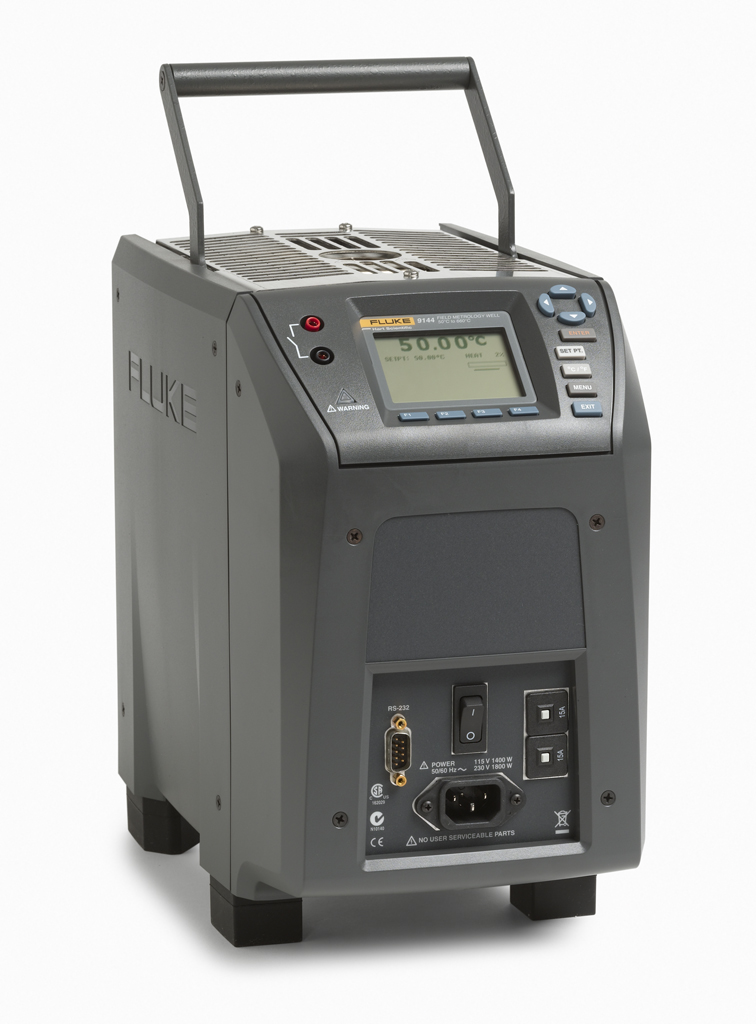

Полевой сухоблочный калибратор температуры Fluke 9144-C-P-256
Загрузка...
Калибратор температуры Fluke 9144-C-P-256 — это портативное решение, рассчитанное на работу в производственных условиях, которое используется для проверки и настройки термопар, термисторов, терморезисторов и других измерителей температуры в диапазоне от 50°C до 660°C при стабильности от ± 0,03°C.
Прибор соответствует ГОСТ ISO/IEC 17025-2019, быстро достигает контрольных значений и отличается высокой производительностью в сочетании с мобильностью. Показатели стабильности, осевой и радиальной однородности, устойчивости к влиянию загрузки находятся на уровне метрологического оборудования, что делает калибратор универсальным решением.
Комплектация “C-P”
В этом исполнении сухоблочный калибратор температуры Fluke 9143-C-P-256 комплектуется вставкой типа “C” с 4 калибровочными колодцами диаметром ¼, которая отлично подходит для настройки однотипных датчиков. В сравнении со стандартным исполнением версия с индексом “P” отличается более широкими возможностями.
- Встроенное двухканальное отсчетное устройство для замеров тока, напряжения и сопротивления термосенсоров, а также обеспечения преобразователей питанием 24 В, что позволяет тестировать весь контур измерителя температуры — и электронную схему, и датчик. При этом калибратор поддерживает 2-, 3- или 4-проводную схему подключения.
- DIN-разъем для подключения эталонного платинового термометра (референсная калибровка).
- Функция регистратора. Одновременно фиксируются и сохраняются в памяти несколько показателей — температура блока, параметры тестового устройства, эталонное значение, погрешность и т.д. В памяти калибратора температуры можно сохранить данные до 20 испытаний, что особенно удобно, когда необходимо сравнить параметры зонда до и после настройки.
Процесс работы
Fluke 9144-C-P-256 может работать в автоматическом или ручном режиме. В первом случае требуется только указать номинальную температуру, после чего устройство выполнит трехступенчатую программу и отобразит на экране итоговый показатель температуры мертвой зоны. Если же требуется задать скорость нарастания сигнала или же изменить количество калибровочных циклов, то настройки всех этапов теста могут быть установлены вручную. Комплектное ПО служит для создания протоколов и экспорта данных на ПК.
Технические характеристики Fluke 9144-C-P-256:
| Fluke 9144-C-P-256 | ||
|---|---|---|
| Температурный диапазон при 23 °C | от 50 до 660 °C | |
| Точность показаний | ± 0,35 °C при 50 °C;± 0,35 °C при 420 °C;± 0,5 °C при 660 °C | |
| Стабильность | ± 0,03 °C при 50 °C;± 0,04 °C при 420 °C;м | |
| Осевая равномерность на 40 мм | ± 0,05 °C при 50 °C;± 0,35 °C при 420 °C;м | |
| Радиальная равномерность | ± 0,02 °C при 50 °C;± 0,05 °C при 420 °C;± 0,10 °C при 660 °C | |
| Эффект нагрузки (с 6,35-мм эталонным зондом и тремя 6,35-мм зондами) | ± 0,015 °C при 50 °C;± 0,025 °C при 420 °C;± 0,035 °C при 660 °C | |
| Гистерезис | 0,1 | |
| Условия эксплуатации | 0 – 50 °C при относительной влажности 0 – 90 % (без конденсации) | |
| Глубина погружения | 150 мм | |
| Внешний диаметр вставки | 24,4 мм | |
| Время нагревания | 15 мин.: с 50 до 660 °C | |
| Время охлаждения | 35 мин.: с 660 до 50 °C;25 мин.: с 660 до 100 °C | |
| Разрешение | 0,01° | |
| Дисплей | ЖКД, °C или °F, по выбору пользователя | |
| Размер (В x Ш x Г) | 290 мм x 185 мм x 295 мм | |
| Масса | 7,7 кг | |
| Требования к электропитанию | 100 – 115 В (± 10 %), 50/60 Гц, 1400 Вт 230 В (± 10 %) 50/60 Гц, 1800 Вт | |
| Компьютерный интерфейс | RS-232 и 9930 в комплекте с управляющим ПО Interface-it | |
| Технические характеристики моделей -P | ||
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд)† | ±0,010 °C при –25 °C | |
| ± 0,015 °C при 0 °C | ||
| ± 0,020 °C при 50 °C | ||
| ± 0,025 °C при 150 °C | ||
| ± 0,030 °C при 200 °C | ||
| ± 0,040 °C при 350 °C | ||
| ± 0,050 °C при 420 °C | ||
| ± 0,070 °C при 660 °C | ||
| Диапазон эталонного сопротивления | от 0 до 400 Ом | |
| Точность эталонного сопротивления‡ | от 0 до 42 Ом: ±0,0025 Ом | |
| от 42 до 400 Ом: ±60 миллионных долей от показания | ||
| Характеристики эталона | МТШ-90, CVD, IEC-751, сопротивление | |
| Измерительные возможности эталона | 4 провода | |
| Разъем эталонного зонда | 6-штырьковый DIN с технологией Infocon | |
| Точность встроенного термометра сопротивления | NI-120: ± 0,015 °C при 0 °C | |
| PT-100 (385): ± 0,02 °C при 0 °C | ||
| PT-100 (3926): ± 0,02 °C при 0 °C | ||
| PT-100 (0): ± 0,20 °C при 0 °C | ||
| Диапазон сопротивления термометра сопротивления | от 0 до 400 Ом | |
| Точность сопротивления термометра сопротивления‡ | 0 – 25 Ом: ± 0,002 Ом | |
| 25 – 400 Ом: ± 80 миллионных долей от показаний | ||
| Характеристики термометра сопротивления | PT-100 (385),(JIS),(3926), NI-120, сопротивление | |
| Измерительные возможности термометра сопротивления | четырехпроводные термометры сопротивления (двух- и трехпроводные термометры сопротивления только через перемычки) | |
| Подключение термометра сопротивления | четырехтерминальный вход | |
| Точность встроенного термометра термопары | Тип J: ± 0,7 °C при 660 °C | |
| Тип K: ± 0,8 °C при 660 °C | ||
| Тип T: ± 0,8 °C при 400 °C | ||
| Тип E: ± 0,7 °C при 660 °C | ||
| Тип R: ± 1,4 °C при 660 °C | ||
| Тип S: ± 1,5 °C при 660 °C | ||
| Тип M: ± 1,4 °C при 660 °C | ||
| Тип L: ± 0,7 °C при 660 °C | ||
| Тип U: ± 0,75 °C при 600 °C | ||
| Тип N: ± 0,9 °C при 660 °C | ||
| Тип C: ± 1,1 °C при 660 °C | ||
| Милливольтовый диапазон термопары | от –10 до 75 мВ | |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ | |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) | |
| Подключение термопары | Мини-разъемы | |
| Встроенная точность измерителя мА | 0,02 % от показаний + 2 мВ | |
| Диапазон мА | Выч. 4 – 22 мА, спец. 4 – 24 мА | |
| Подключение мА | двухтерминальный вход | |
| Функция замкнутого питания | источник питания замкнутой цепи, постоянное напряжение 24 В | |
| Температурный коэффициент встроенной электроники (от 0 до 13 °C, от 33 до 50 °C) | ± 0,005 % от диапазона на 1 °C | |
Комплект поставки Fluke 9144-C-P-256:
- Полевой сухоблочный термостат
- Вставка «C» 9144, стандартные отверстия разного диаметра
- RS-232 и 9930 в комплекте с управляющим ПО Interface-it
