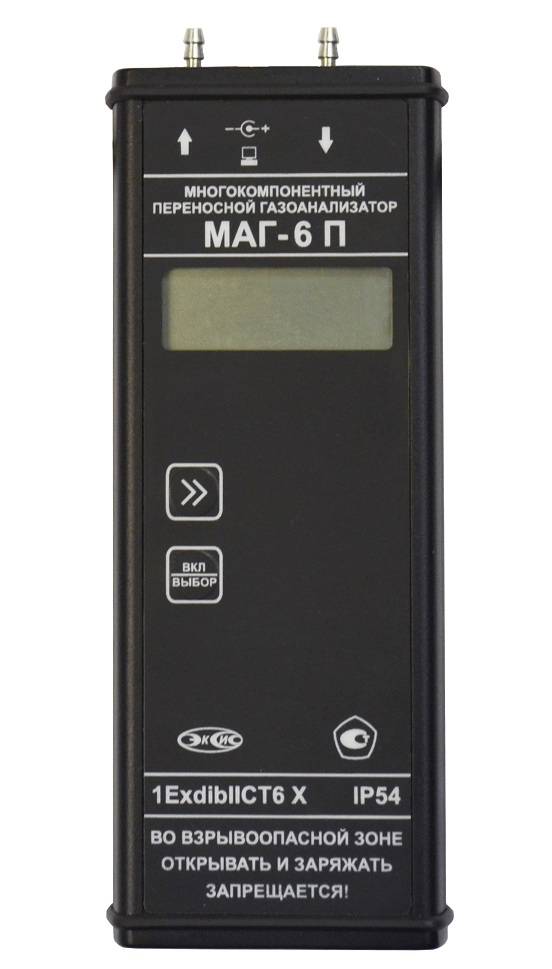

Портативный газоанализатор МАГ-6 П-К на кислород (O2), диоксид углерода (CO2)

Многокомпонентный переносной газоанализатор МАГ-6 П-К предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырех газов одновременно. Многокомпонентный переносной газоанализатор МАГ-6 П-К предназначен для непрерывного измерения и регистрации концентрации кислорода (O2), диоксида углерода (CO2). Газосигнализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Модификация газоанализатора МАГ-6 П-К относится к взрывозащищенному оборудованию группы IIc ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Преимущества МАГ-6П-К (O2, CO2):

• возможность измерения и регистрации концентрации до четырёх газов одновременно;
• взрывозащищенное исполнение прибора в металлическом корпусе;
• жидкокристаллический индикатор;
• наличие встроенного побудителя расхода для прокачки анализируемого газа;
• звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
• автономное питание газоанализатора гарантирует длительность непрерывной работы до 8 часов.

Принцип работы газоанализатора МАГ-6 П-К (O2, CO2)

Индикация измерений

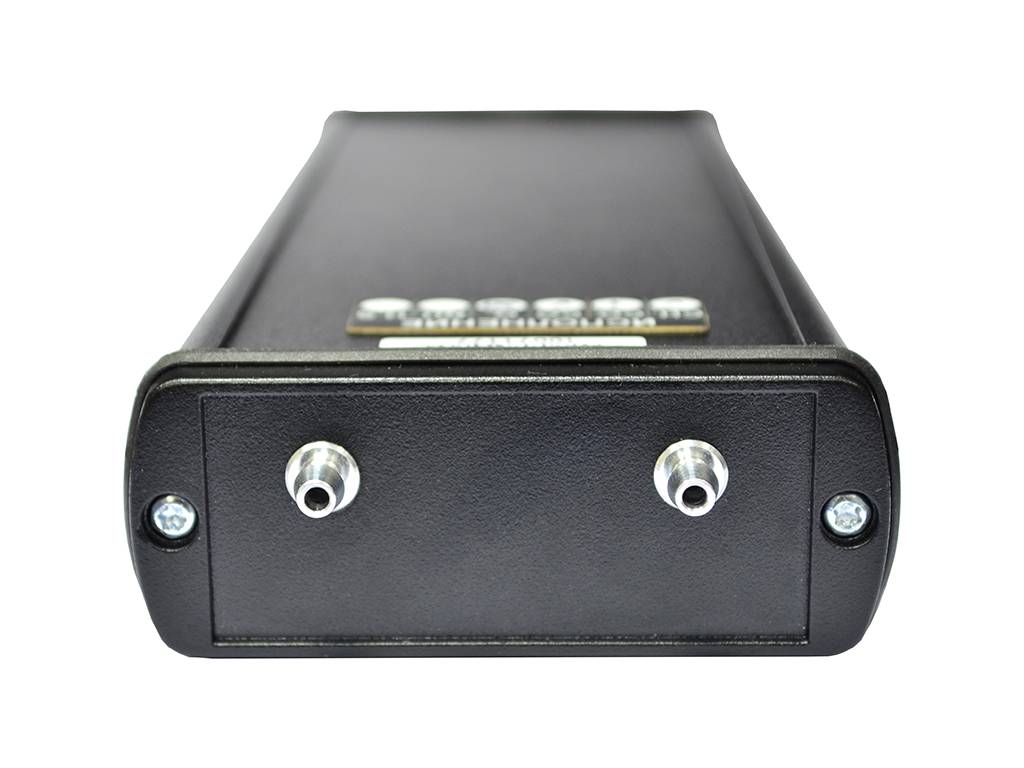

Газоанализатор во включённом состоянии с помощью принудительной подачи или встроенного побудителя расхода (при комплектовании микрокомпрессором) производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенных сенсоров и индицирует значение объёмной доли диоксида углерода, кислорода, метана в % и монооксида углерода, аммиака, сероводорода в мг/м3 на индикаторе в зависимости от выбранных типов сенсоров. Интервал опроса встроенных сенсоров составляет около одной секунды.

В качестве чувствительных элементов для определения содержания аммиака, сероводорода, кислорода, монооксида углерода используются электрохимические сенсоры, пропорционально преобразующий парциальное давление газов в ток. В качестве чувствительного элемента объёмной доли метана и диоксида углерода используются оптические инфракрасные сенсоры, принцип работы которого основан на измерении поглощения электромагнитной волны длины специфичной для анализируемого вещества.

Регистрация результатов измерений

При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные измерений записываются в энергонезависимую память прибора с определённым периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.

Интерфейс связи

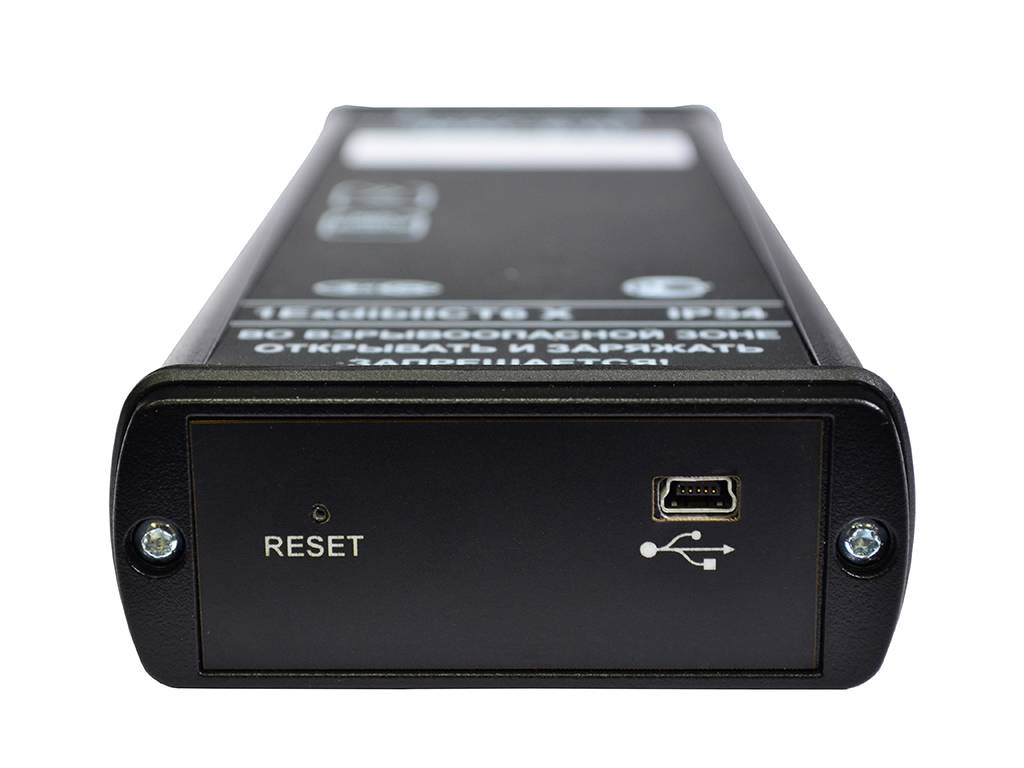

С помощью цифрового интерфейса из прибора могут быть считаны текущие значения измерения, накопленные данные измерений, изменены настройки прибора. Газоанализатор может работать с компьютером или иными контроллерами по интерфейсу RS-232. Скорость обмена настраивается пользователем в пределах от 4800 до 38400 бит/с.
